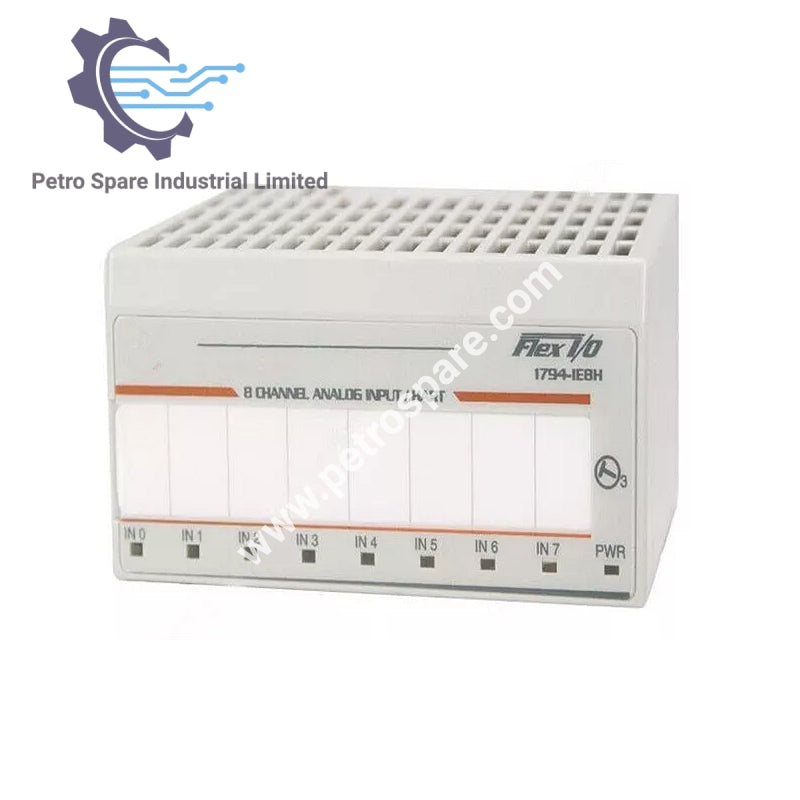

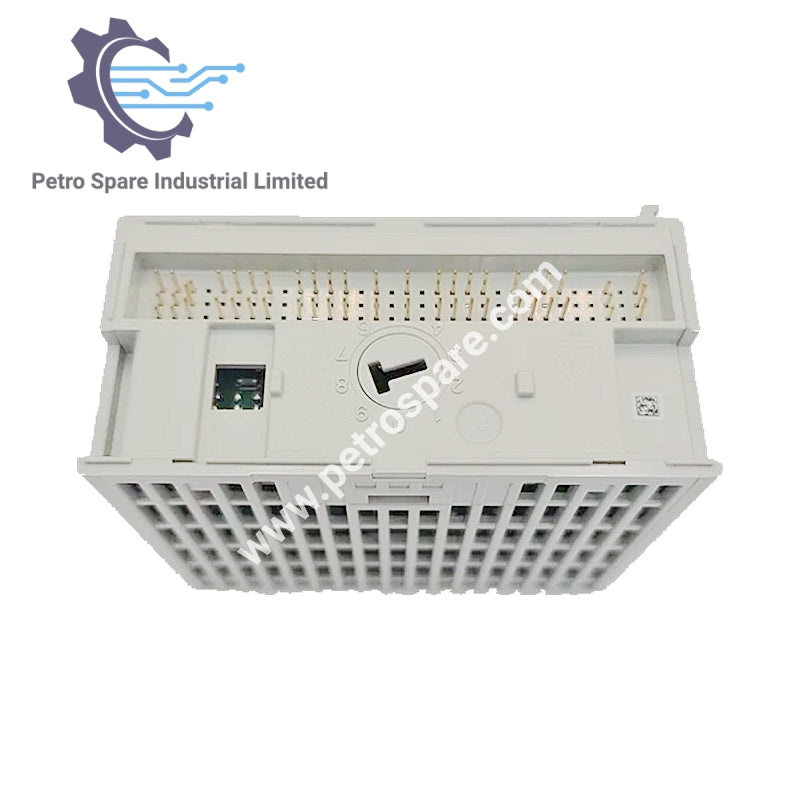

1794-IE8H

خلاصه

ماژول ورودی آنالوگ Flex I/O 1794-IE8H دارای 8 کانال تک انتهایی است که برای ورودی‌های ولتاژ/جریان مانند 0-20 mA و 4-20 mA طراحی شده است. این ماژول دارای رزولوشن 16 بیت بوده و برای استفاده با آداپتورهای ارتباطی Flex I/O مناسب است و روی پایه‌های ترمینال مانند 1794-TB3G یا 1794-TB3GS نصب می‌شود.

اطلاعات کلی

• سازنده: Rockwell Automation

• نوع محصول: ماژول آنالوگ HART Flex I/O

• شماره قطعه: 1794-IE8H

• ورودی‌ها: 8 کانال تک انتهایی (غیر ایزوله)

• تأمین برق DC خارجی: 19.0 تا 31.2 ولت DC (ریپل AC 5%)

• توان تلف شده: 3.9 وات در 31.2 ولت DC حداکثر

• تلف شدن حرارتی: 13.5 BTU/hr در 31.2 ولت DC

مشخصات

• رزولوشن: 16 بیت

• نوع تبدیل: تقریب متوالی

• دقت: 0.1% مقیاس کامل در 20 درجه سانتی‌گراد

• انحراف دقت: 0.05% مقیاس کامل (0 تا 55 درجه سانتی‌گراد)

• پاسخ مرحله‌ای: 80 میلی‌ثانیه تا 99%

• شاخص‌ها: 8 شاخص خطای قرمز، 8 شاخص کانال زرد، 1 شاخص قدرت سبز

• فرمت داده: قابل تنظیم

• دامنه داده عملکردی: >17 ولت در 22 میلی‌آمپر

• جریان FlexBus: 80 میلی‌آمپر در 5 ولت DC

شرایط محیطی

• دمای کاری: 0 تا 55 درجه سانتی‌گراد (32 تا 131 درجه فارنهایت)

• دمای ذخیره‌سازی: -40 تا 85 درجه سانتی‌گراد (-40 تا 185 درجه فارنهایت)

• نصب: ریل DIN

• محفظه: سبک باز

سیم‌کشی

• اندازه سیم: تعیین شده توسط پایه ترمینال نصب شده

• پایه ترمینال: 1794-TB3G و 1794-TB3GS

• ولتاژ ایزولاسیون: 50 ولت پیوسته

---
