1769-PA2K

بررسی اجمالی

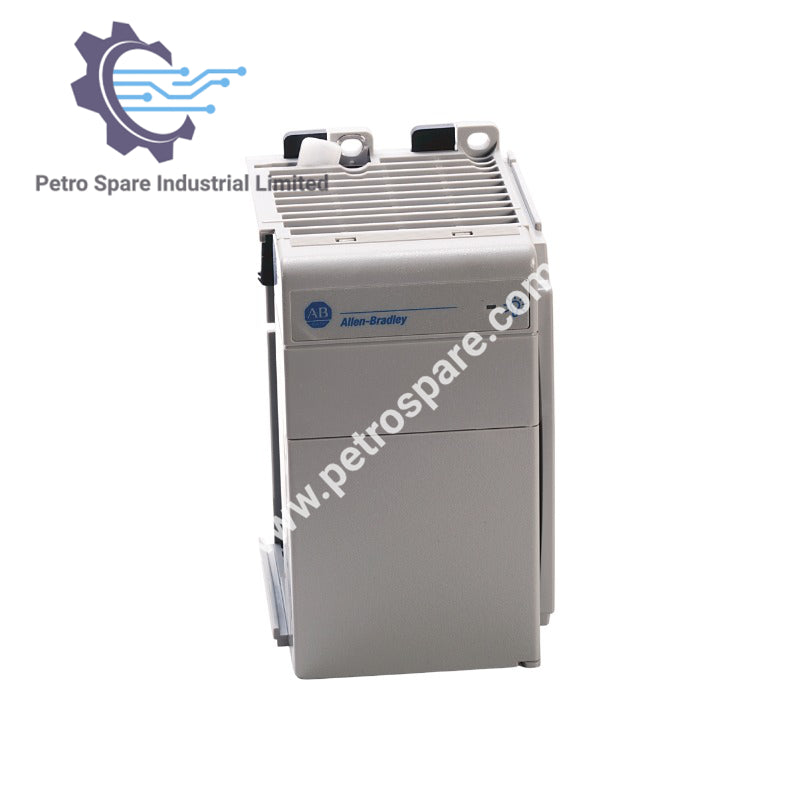

منبع تغذیه 1769-PA2K Allen-Bradley CompactLogix AC 2A/0.8A یک ماژول منبع تغذیه با ورودی AC است که برای تأمین برق DC تنظیم‌شده ۵ ولت و ۲۴ ولت برای کنترل‌کننده‌ها و ماژول‌های I/O CompactLogix طراحی شده است.

مشخصات الکتریکی

• دامنه ولتاژ ورودی: ۸۵–۲۶۵ ولت AC

• دامنه فرکانس ورودی: ۴۷–۶۳ هرتز

• ولتاژ ایزولاسیون: ۲۶۵ ولت پیوسته، نوع عایق‌بندی تقویت‌شده

• ولتاژ تست روتین: ۲۵۹۶ ولت DC به مدت ۱ ثانیه

• مسیر تست: ورودی AC → سیستم، ورودی AC → برق کاربر ۲۴ ولت DC

ظرفیت جریان

• خروجی ۵ ولت DC: ۲.۰ آمپر

• خروجی ۲۴ ولت DC: ۰.۸ آمپر

مشخصات محیطی

• دمای کاری: ۰–۶۰ درجه سانتی‌گراد (۳۲–۱۴۰ درجه فارنهایت)، تست شده طبق IEC 60068-2-1, -2, -14

• دمای غیرکاری: -۴۰–۸۵ درجه سانتی‌گراد (-۴۰–۱۸۵ درجه فارنهایت)، تست شده طبق IEC 60068-2-1, -2, -14

مشخصات مکانیکی

• نوع فیوز: Littelfuse 02153.15MXP

---
