1606-XLSRED80

مروری کلی

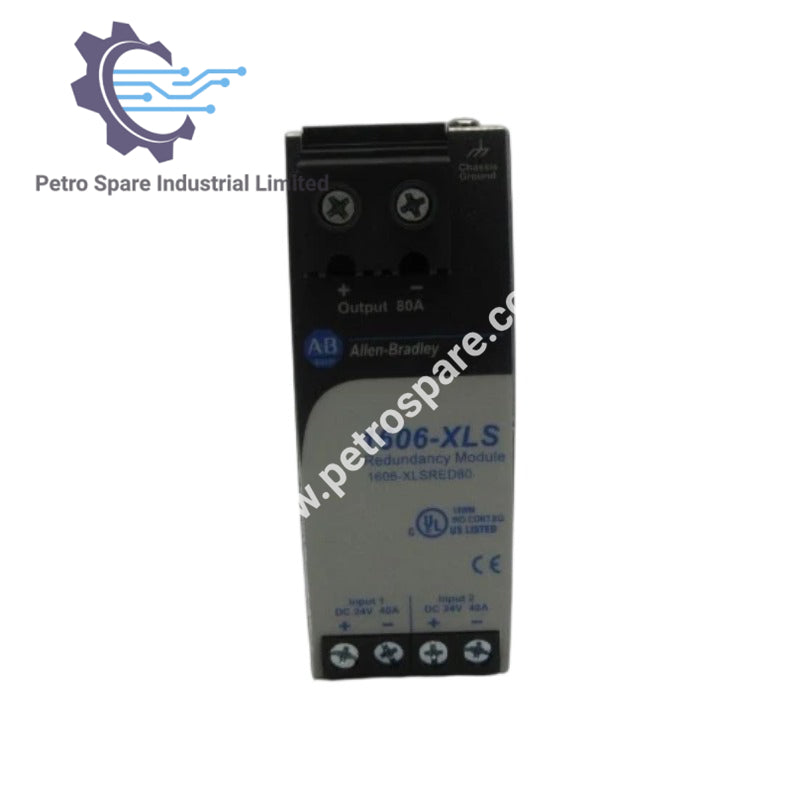

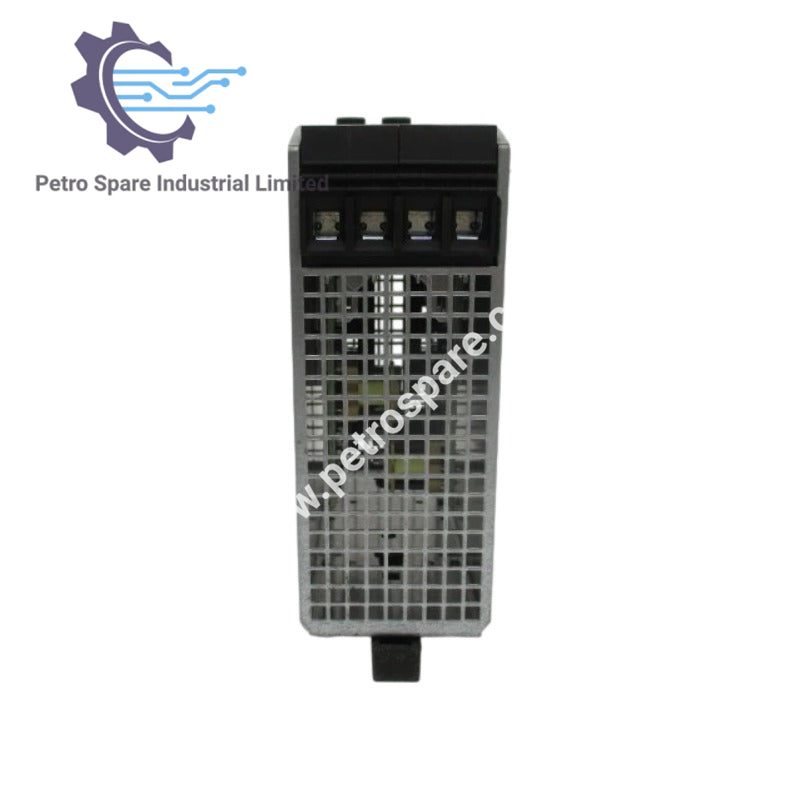

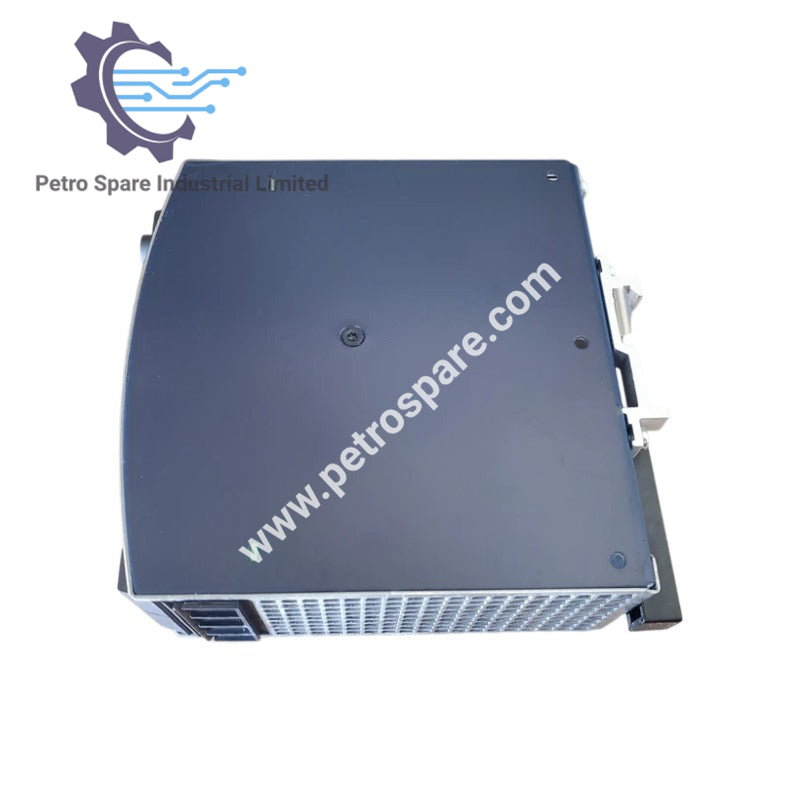

1606-XLSRED80 یک ماژول افزونگی است که برای اطمینان از اشتراک بار قابل اعتماد و عملکرد بدون وقفه در سیستم‌های اتوماسیون صنعتی با جریان بالا طراحی شده است.

مشخصات ورودی

• دامنه ولتاژ ورودی: 12–28 V DC ±30%

• دامنه گسترده: 8.4–36.4 V DC

• جریان ورودی:

  • 2 × 0–40 A مداوم

  • 2 × 40–65 A برای 5 ثانیه

ویژگی‌های خروجی

• جریان خروجی:

  • 0–80 A مداوم

  • 80–130 A برای 5 ثانیه

  • 130 A در اضافه بار یا اتصال کوتاه مداوم

• افت ولتاژ ورودی به خروجی (معمولی):

  • 49 mV در 2 × 20 A

  • 85 mV در 1 × 40 A

  • 95 mV در 2 × 40 A

ویژگی‌های عملکردی

• تلفات توان (معمولی):

  • 700 mW در حالت بدون بار

  • 2.7 W در 2 × 20 A

  • 3.6 W در 1 × 40 A

  • 8.3 W در 2 × 40 A

• دامنه دمای کاری: -40 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد (نیازی به کاهش توان نیست)

مشخصات مکانیکی

• ابعاد (عرض × ارتفاع × عمق): 46 × 124 × 127 میلی‌متر

• نصب: ریل DIN

---
