1606-XLS480E

بررسی اجمالی

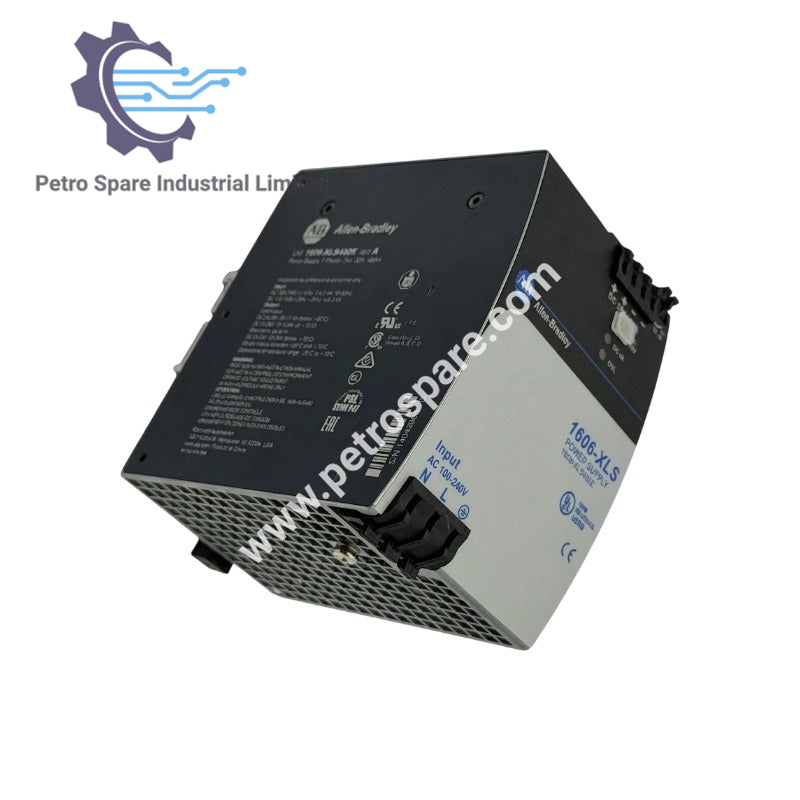

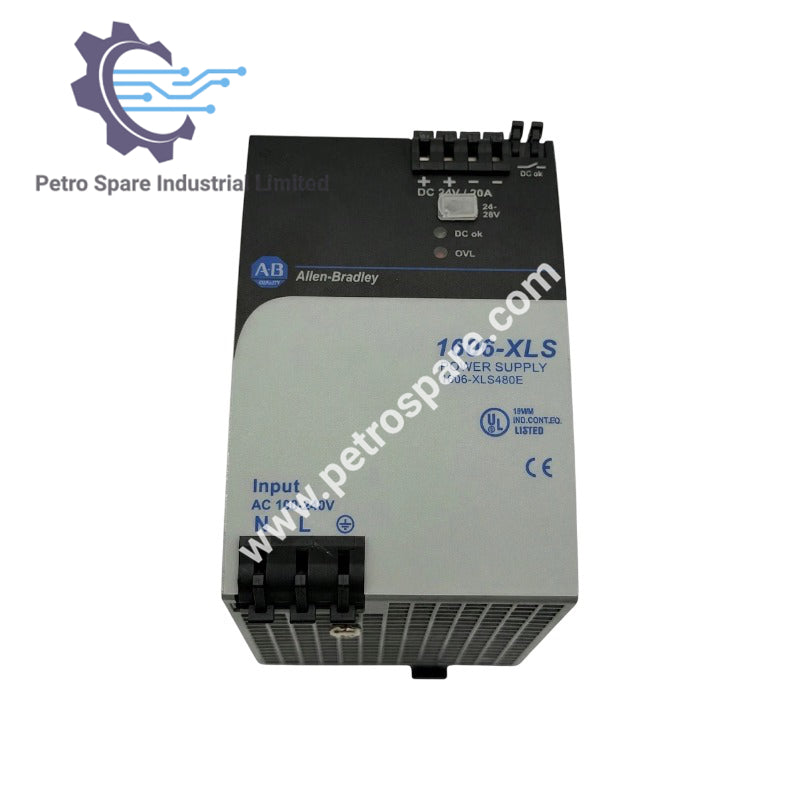

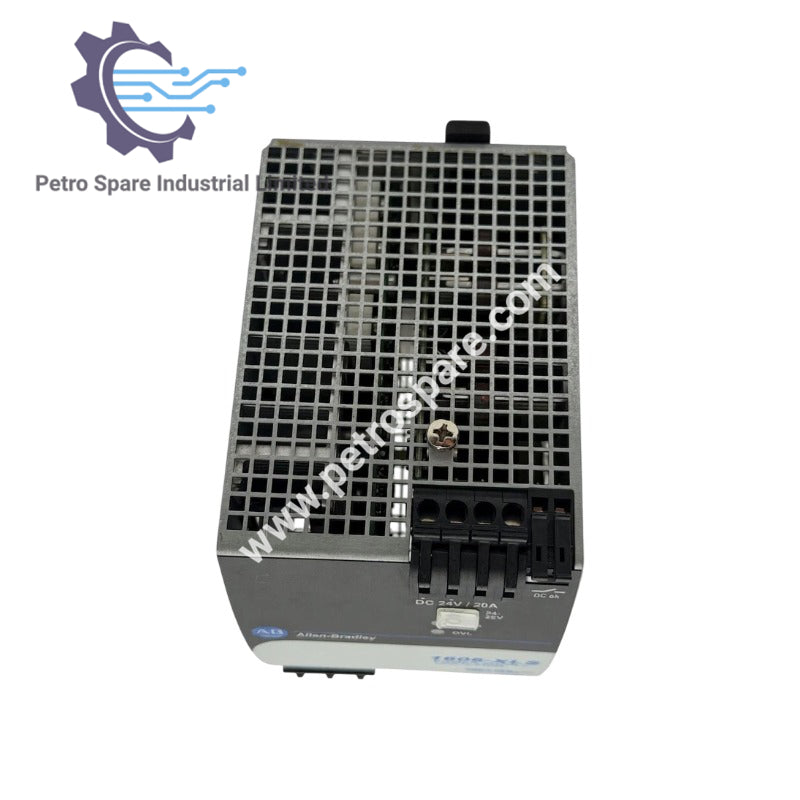

منبع تغذیه سوئیچینگ 1606-XLS480E Allen-Bradley Bulletin 1606 یک منبع تغذیه تک‌فاز نصب‌شده روی ریل DIN است که خروجی 24 ولت DC با ظرفیت بالا و تنظیم‌شده برای سیستم‌های اتوماسیون صنعتی ارائه می‌دهد.

مشخصات الکتریکی

• ولتاژ خروجی DC: قابل تنظیم از 24 تا 28 ولت

• جریان خروجی:

  • 20 آمپر در 24 ولت DC

  • 17 آمپر در 28 ولت DC

• توان خروجی: 480 وات

• ولتاژ ریپل: ≤ 100 میلی‌ولت پیک تا پیک (باند فرکانسی 20 هرتز تا 20 مگاهرتز)

مشخصات ورودی

• نوع ورودی: AC، تک‌فاز

• دامنه ولتاژ ورودی: 100 تا 240 ولت AC

• فرکانس ورودی: 47 تا 63 هرتز (مقدار اسمی 50/60 هرتز)

• دامنه ورودی DC: 110 تا 150 ولت DC

• جریان اسمی: 2.5 آمپر

• جریان هجومی (حداکثر): 9 آمپر

• ولتاژ اسمی AC (L-L): 230 ولت AC

ویژگی‌های عملکردی

• زمان نگهداری: 32 تا 51 میلی‌ثانیه

• بهره‌وری (حداقل): 92.4%

• MTBF: ≥ 469,000 ساعت

مشخصات مکانیکی

• نصب: ریل DIN-35

• درجه حفاظت IP: IP20

• ارتفاع: 124 میلی‌متر

• نوع نشانگر: LED

---
