1606-XLDNET4

بررسی اجمالی

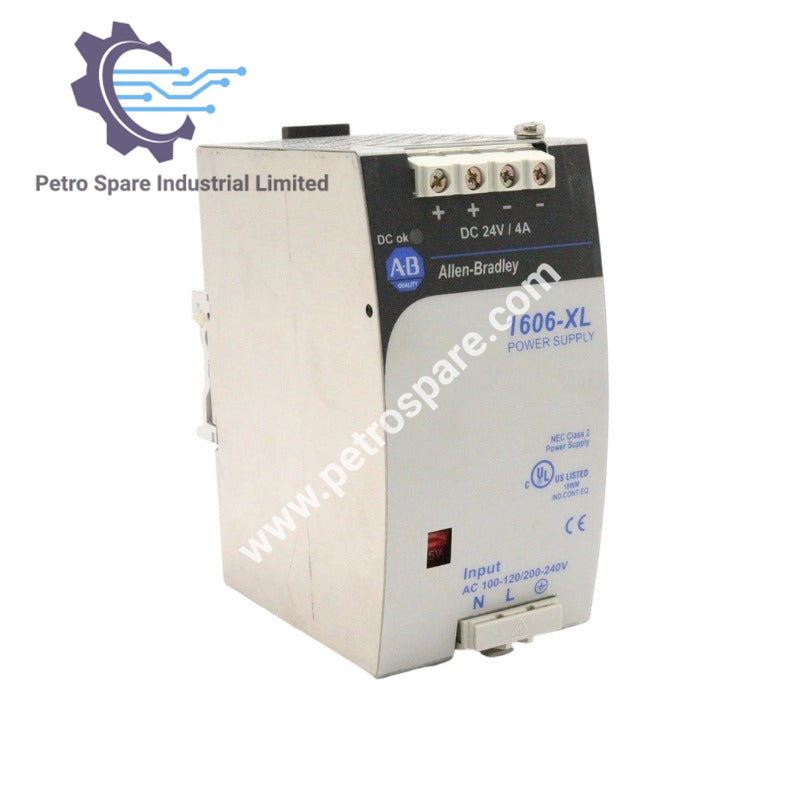

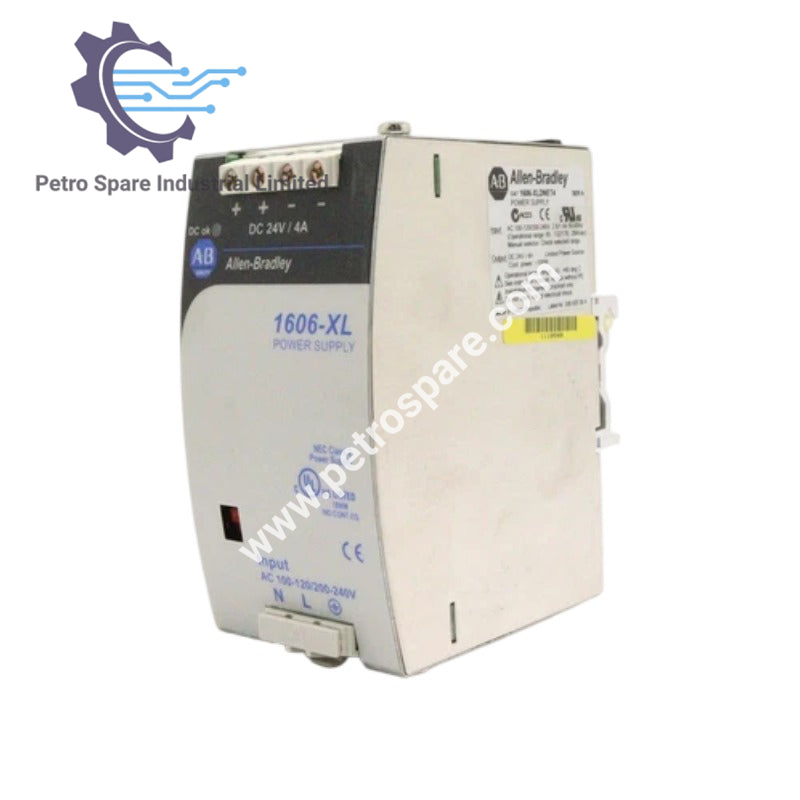

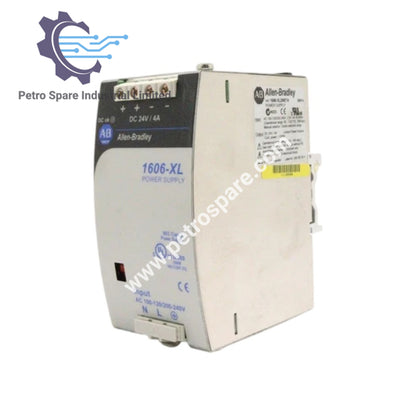

منبع تغذیه Allen-Bradley Bulletin 1606-XLDNET4 XL یک واحد فشرده نصب‌شده روی ریل DIN است که خروجی 24 ولت DC تنظیم‌شده با جریان تا 4 آمپر را ارائه می‌دهد و به‌طور خاص برای کاربردهای DeviceNet طراحی شده است.

مشخصات ورودی

• ولتاژ ورودی AC: 100–120 ولت / 200–240 ولت AC (قابل تغییر)، 47–63 هرتز

• دامنه گسترده: 85–132 ولت AC / 176–264 ولت AC، 210–375 ولت DC

• ورودی با دامنه وسیع: عملکرد در 95–264 ولت AC (کلید در موقعیت 230 ولت، بار ≤ 2 آمپر)

• جریان ورودی: < 2.0 آمپر @ 115 ولت / < 1.1 آمپر @ 230 ولت

• ورودی DC (خروجی باز): ~5 میلی‌آمپر (حفظ باتری)

• جریان هجومی (معمولی): < 15 آمپر @ 264 ولت AC شروع سرد

• توصیه فیوز: فیوز کندکار 10 آمپر (HBC) یا محافظ مکمل 1492-SPU1C100

• مقابله با گذراها: VDE 0160 / W2 (750 ولت / 1.3 میلی‌ثانیه)

ویژگی‌های خروجی

• ولتاژ خروجی: 24 ولت DC (+5% / –1%)

• بارگذاری مداوم:

  • 4 آمپر @ 176–264 ولت AC یا 210–375 ولت DC

  • 3 آمپر @ 95–176 ولت AC یا 150–210 ولت DC

  • 2 آمپر @ 100–150 ولت DC

• تنظیم ولتاژ: ≤ 2% کلی

• نوسان/نویز: < 25 میلی‌ولت پیک تا پیک (پهنای باند 20 مگاهرتز، اندازه‌گیری 50 اهم)

• حفاظت در برابر ولتاژ بیش از حد: ~29 ولت DC

• عملکرد موازی: پشتیبانی شده

• ایمنی در برابر بازگشت توان: 26 ولت

• کاهش نویز: EMI تابشی کمتر از EN50081-1

ویژگی‌های عملکردی

• زمان نگهداری: > 20 میلی‌ثانیه @ 196 ولت AC، 24 ولت / 4 آمپر

• بازده (معمولی): 88% @ 230 ولت AC، 24 ولت / 4 آمپر

• تلفات (معمولی): 13.6 وات @ 230 ولت AC، 24 ولت / 4 آمپر

• خازن‌های الکترولیتی: عمر طولانی، درجه‌بندی +105 درجه سانتی‌گراد

ساختار / مکانیک

• ابعاد (عرض × ارتفاع × عمق): 65 × 124 × 102 میلی‌متر (+ ریل DIN)

• وزن: 620 گرم

• فضای تهویه: 25 میلی‌متر بالا/پایین، 15 میلی‌متر چپ/راست

• اتصالات: نصب شده در جلو، ورودی/خروجی جدا شده

• سایز سیم ورودی/خروجی: رشته‌ای 20–10 AWG (0.5–4 میلی‌متر مربع)، جامد 20–10 AWG (0.5–6 میلی‌متر مربع)

• گشتاور: 0.8 نیوتن‌متر توصیه شده

---
