3BSE066495R1

اطلاعات کلی

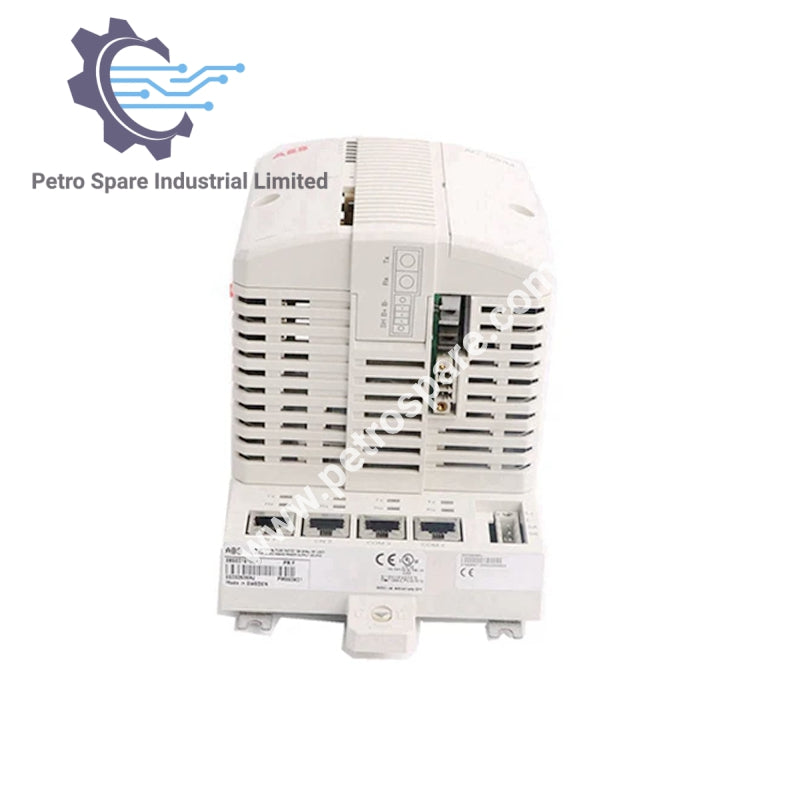

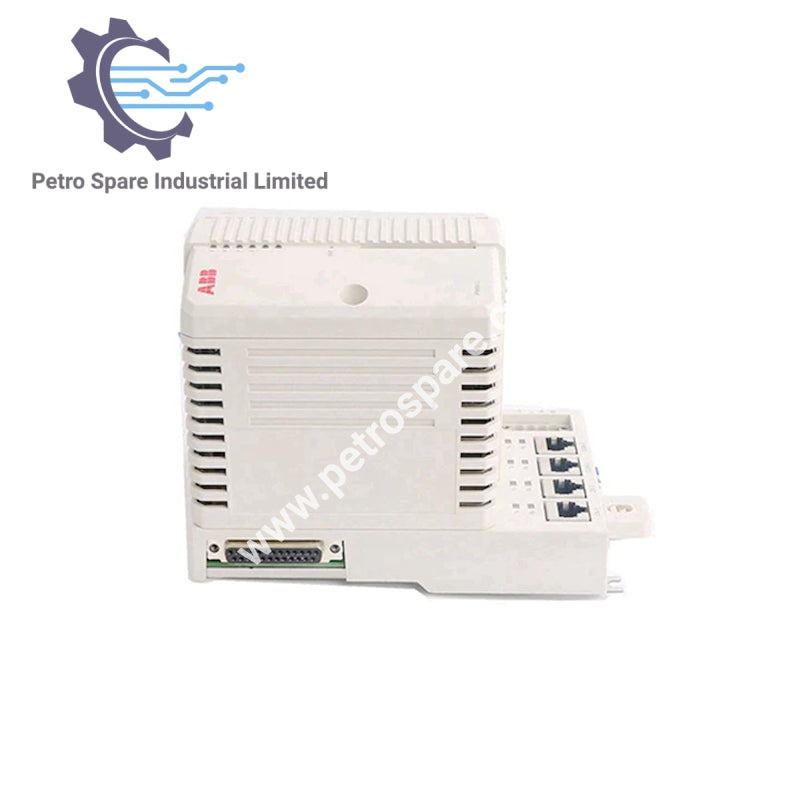

• شماره مقاله: 3BSE066495R1 (PM860AK01)
• پشتیبانی افزونه: خیر
• یکپارچگی بالا: خیر
• فرکانس ساعت: 48 مگاهرتز
• عملکرد (1000 عملیات بولی): 0.23 میلی‌ثانیه
• عملکرد: 0.23 میلی‌ثانیه
• حافظه: 16 مگابایت (از 800xA 5.1 FP4)
• رم در دسترس برای برنامه: 10.346 مگابایت (از 800xA 5.1 FP4)
• حافظه فلش برای ذخیره‌سازی: بله

داده‌های دقیق

• نوع پردازنده: MPC860
• زمان سوئیچ در پیکربندی افزونه: ندارد
• تعداد برنامه‌ها در هر کنترلر: 32
• تعداد برنامه‌ها در هر اپلیکیشن: 64
• تعداد نمودارها در هر اپلیکیشن: 128
• تعداد وظایف در هر کنترلر: 32
• تعداد زمان‌های چرخه مختلف: 32
• زمان چرخه در هر برنامه اپلیکیشن: تا 1 میلی‌ثانیه
• فلش PROM برای ذخیره‌سازی فرم‌ور: 2 مگابایت

تأمین برق

• ولتاژ تغذیه نامی: 24 ولت DC (19.2 - 30 ولت DC)
• مصرف برق (+24 ولت): معمولاً 180 میلی‌آمپر / حداکثر 300 میلی‌آمپر
• اتلاف توان: 4.32 وات (حداکثر 7.2 وات)
• ورودی وضعیت منبع تغذیه افزونه: بله
• باتری پشتیبان داخلی: لیتیوم، 3.6 ولت

ارتباطات

• همگام‌سازی ساعت: 1 میلی‌ثانیه بین کنترلرهای AC 800M توسط پروتکل CNCP
• صف رویداد در کنترلر برای هر کلاینت OPC: تا 3000 رویداد
• سرعت انتقال AC 800M به سرور OPC: 36-86 رویداد/ثانیه، 113-143 پیام داده/ثانیه
• ماژول‌های ارتباطی در باس CEX: 12 ماژول تک باس CEX
• جریان تغذیه در باس CEX: حداکثر 2.4 آمپر
• خوشه‌های ورودی/خروجی در ModuleBus با CPU غیر افزونه: 1 الکتریکی + 7 نوری
• خوشه‌های ورودی/خروجی در ModuleBus با CPU افزونه: ندارد
• ظرفیت ورودی/خروجی در ModuleBus: حداکثر 96 ماژول ورودی/خروجی
• نرخ اسکن ModuleBus: 0 - 100 میلی‌ثانیه (زمان واقعی بستگی به تعداد ماژول‌های ورودی/خروجی دارد)
• جریان تغذیه در ModuleBus الکتریکی:
  • 24 ولت: حداکثر 1.0 آمپر
  • 5 ولت: حداکثر 1.5 آمپر

رابط‌های اترنت و RS-232C

• کانال‌های اترنت: 2
• رابط اترنت: اترنت (IEEE 802.3)، 10 مگابیت/ثانیه، RJ-45، ماده (8 پین)
• پروتکل شبکه کنترل: MMS (خدمات پیام تولید) و IAC (ارتباط بین برنامه‌ای)
• پیشنهاد شده برای شبکه کنترل اصلی: اترنت سوئیچ شده 100 مگابیت/ثانیه
• پایداری ساعت زمان واقعی: 100 ppm (تقریباً 1 ساعت در سال)
• رابط‌های RS-232C:
  • 2 عدد کل (1 عمومی، 1 برای ابزار سرویس)
  • COM3 (فقط غیر افزونه): RS-232C، 75-19,200 بود، RJ-45، بدون ایزولاسیون نوری، پشتیبانی کامل RTS-CTS
  • COM4 (فقط غیر افزونه): RS-232C، 9,600 بود، RJ-45، ایزولاسیون نوری، بدون پشتیبانی RTS-CTS

محیط و گواهینامه

• دمای کاری: +5 تا +55 درجه سانتی‌گراد (+41 تا +131 درجه فارنهایت)
• دمای ذخیره‌سازی: -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت)
• تغییر دما: 3 درجه سانتی‌گراد در دقیقه طبق IEC/EN 61131-2
• رطوبت نسبی: 5 تا 95٪، بدون تراکم

ابعاد

• عرض: 119 میلی‌متر (4.7 اینچ)
• ارتفاع: 186 میلی‌متر (7.3 اینچ)
• عمق: 135 میلی‌متر (5.3 اینچ)
• وزن (شامل پایه): 1100 گرم (2.4 پوند)

---
