AAI143-S50/A4S10

بررسی اجمالی

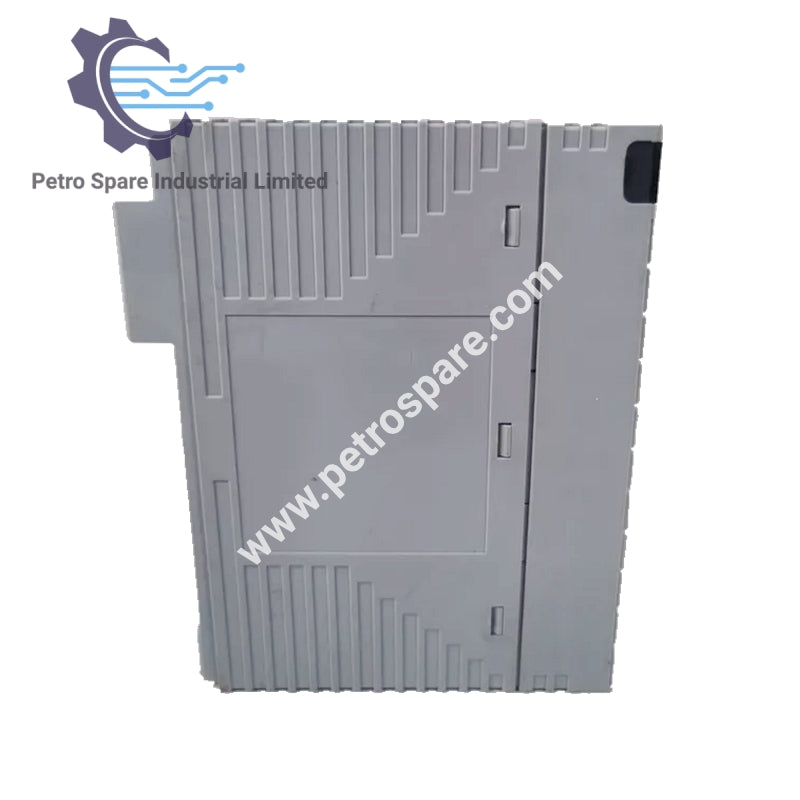

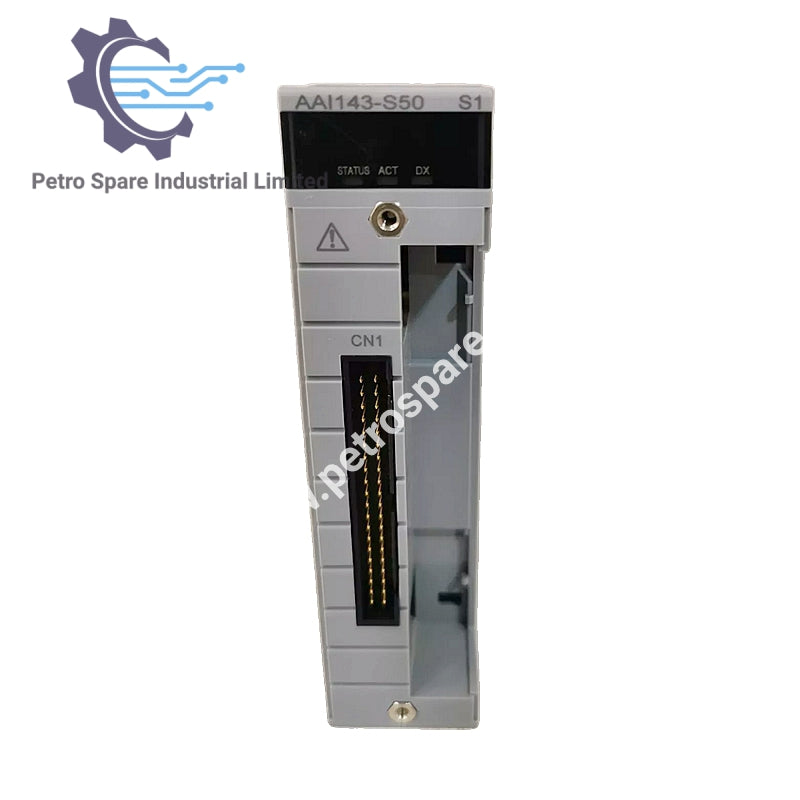

AAI143-S50/A4S10 یک ماژول ورودی آنالوگ ایزوله ۱۶ کاناله از Yokogawa است که برای دریافت سیگنال ۴–۲۰ میلی‌آمپر طراحی شده است.

---

ویژگی‌های ورودی

• تعداد کانال‌ها: ۱۶، ایزوله

• دامنه سیگنال ورودی: ۴ تا ۲۰ میلی‌آمپر

• جریان ورودی مجاز: ۲۴ میلی‌آمپر

• مقاومت ورودی (روشن بودن برق): ۲۷۰ اهم (۲۰ میلی‌آمپر) تا ۳۵۰ اهم (۴ میلی‌آمپر)

• مقاومت ورودی (خاموش بودن برق): ≥۵۰۰ کیلو اهم

• دقت: ±۱۶ میکروآمپر

• انحراف دما: ±۱۶ میکروآمپر به ازای هر ۱۰ درجه سانتی‌گراد

---

مشخصات الکتریکی

• ولتاژ تحمل: ۱۵۰۰ ولت AC (۱ دقیقه) بین ورودی و سیستم

• منبع تغذیه فرستنده:
  • ≥۱۹.۰ ولت در ۲۰ میلی‌آمپر
  • ≤۲۵.۵ ولت در ۰ میلی‌آمپر
  • محدودیت جریان خروجی: ۲۵ میلی‌آمپر

• پیکربندی نوع فرستنده: قابل انتخاب برای هر کانال (۲ سیم یا ۴ سیم) از طریق پین تنظیم

---

عملکرد

• دوره به‌روزرسانی داده‌ها: ۱۰ میلی‌ثانیه

• حداکثر مصرف جریان:
  • ۲۳۰ میلی‌آمپر (۵ ولت DC)
  • ۵۴۰ میلی‌آمپر (۲۴ ولت DC)

---

مشخصات مکانیکی

• بلوک ترمینال: ATA4S-10 (نوع گیره فشاری با جذب‌کننده نوسان)

• وزن: ۰.۳ کیلوگرم

---
