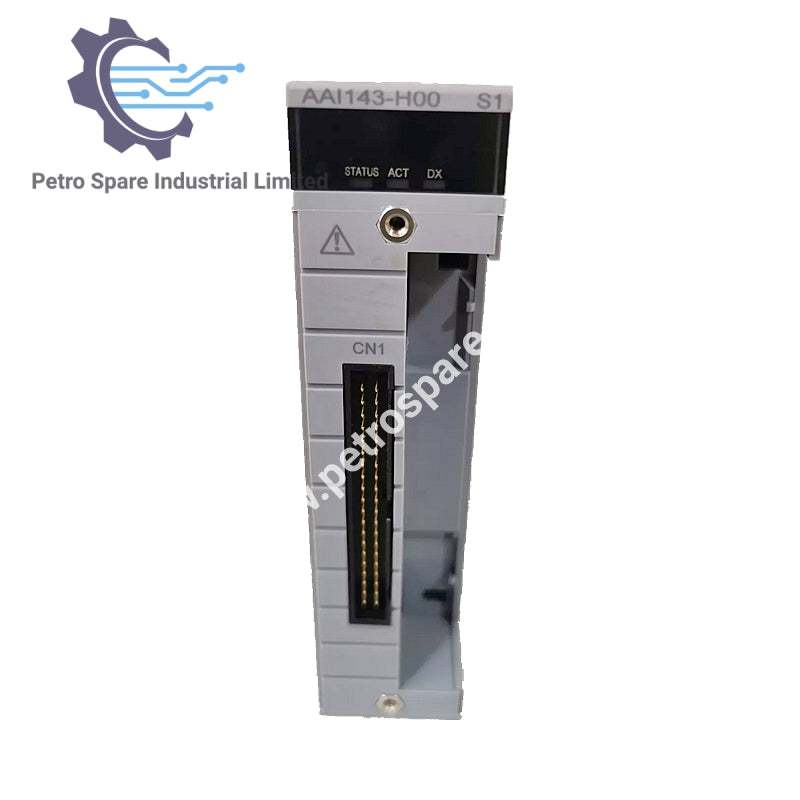

AAI143-H00/A4S10

بررسی اجمالی

ماژول ورودی آنالوگ ایزوله 16 کاناله  AAI143-H00/A4S10 با سیگنال ورودی 4 تا 20 میلی‌آمپر و ترمینال فشاری با جذب‌کننده نوسان است.

مشخصات ورودی

• تعداد کانال‌های ورودی: 16، ایزوله

• سیگنال ورودی: 4 تا 20 میلی‌آمپر

• جریان ورودی مجاز: 24 میلی‌آمپر

• ولتاژ تحمل: 1500 ولت AC بین ورودی و سیستم به مدت 1 دقیقه

• مقاومت ورودی:

• روشن بودن برق: 270 اهم (20 میلی‌آمپر) تا 350 اهم (4 میلی‌آمپر)

• خاموش بودن برق: 500 کیلو اهم یا بیشتر

• دقت: ±16 میکروآمپر

• دوره به‌روزرسانی داده‌ها: 10 میلی‌ثانیه

تغذیه فرستنده

• محدوده ولتاژ: 19.0 ولت یا بالاتر (در 20 میلی‌آمپر) تا 25.5 ولت یا کمتر (در 0 میلی‌آمپر)

• حد جریان خروجی: 25 میلی‌آمپر

ویژگی‌های اضافی

• تنظیم فرستنده 2 سیمه یا 4 سیمه: قابل تنظیم برای هر کانال از طریق پین تنظیم

• انحراف ناشی از تغییر دما: ±16 میکروآمپر/10 درجه سانتی‌گراد

• حداکثر مصرف جریان:

• 230 میلی‌آمپر (5 ولت DC)

• 540 میلی‌آمپر (24 ولت DC)

---
