AAI141-H50/K4A00

بررسی اجمالی

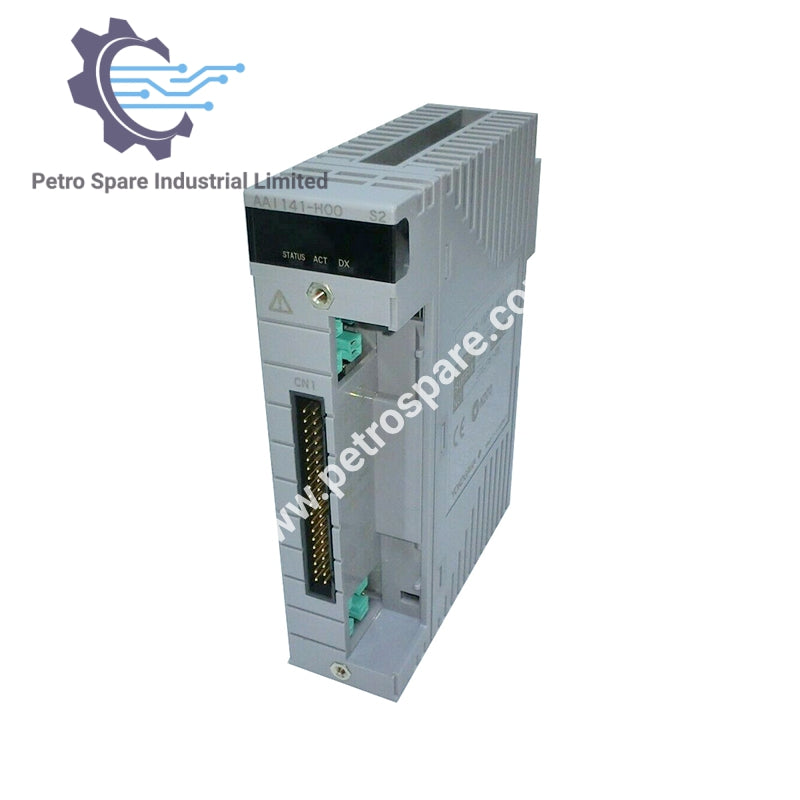

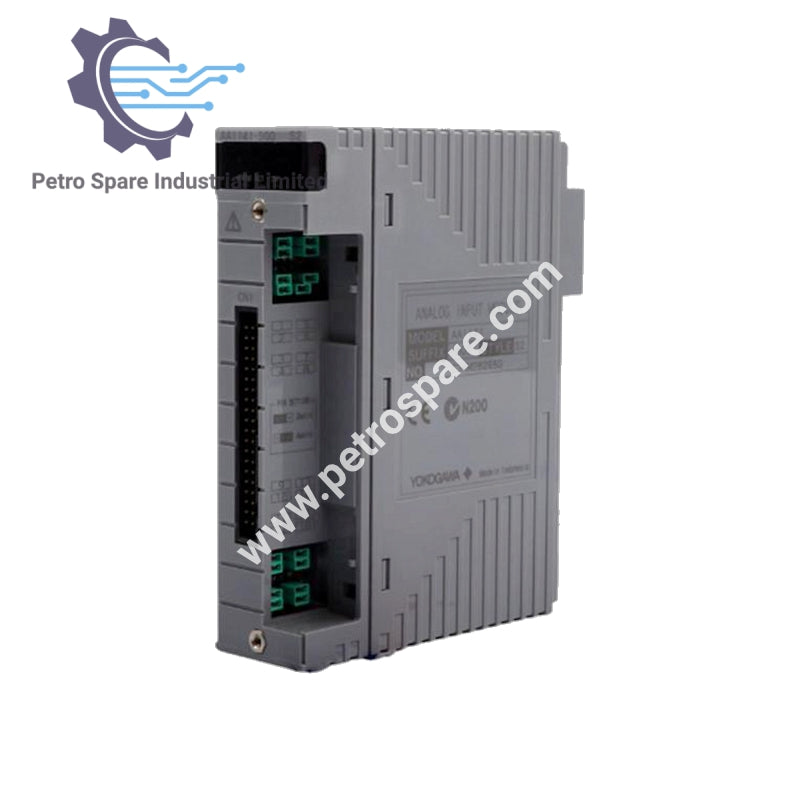

AAI141-H50/K4A00 یک ماژول ورودی آنالوگ ۱۶ کاناله غیر ایزوله Yokogawa است که از سیگنال‌های ۴–۲۰ mA و ارتباط HART پشتیبانی می‌کند، ایده‌آل برای ورودی فرآیند با چگالی بالا در سیستم‌های اتوماسیون.

کدهای پسوند و گزینه‌ها

• H: با ارتباط دیجیتال (پروتکل HART)

• 5: بدون حفاظت انفجار

• 0: نوع پایه

• /K4A00: شامل آداپتور رابط کابل KS

مشخصات ورودی

• کانال‌ها: ۱۶ (غیر ایزوله)

• سیگنال ورودی: ۴ تا ۲۰ mA DC

• جریان ورودی مجاز: حداکثر ۲۷ mA

• مقاومت ورودی:

• روشن بودن برق: ۴۰۰ Ω (در ۲۰ mA) تا ۱۰۰۰ Ω (در ۴ mA)

• خاموش بودن برق: ≥ ۵۰۰ kΩ

• تأمین برق فرستنده:

• ≥۱۴.۸ V در ۲۰ mA

• ≤۲۶.۴ V در ۰ mA (حد: ۲۷ mA)

• پشتیبانی ۲ سیم / ۴ سیم: قابل انتخاب برای هر کانال از طریق پین تنظیم

عملکرد

• دقت: ±۱۶ μA

• دوره به‌روزرسانی داده: ۱۰ ms

• زمان پاسخ پله‌ای: ۱۰۰ ms

• انحراف دما: ±۱۶ μA به ازای هر ۱۰ °C

---
