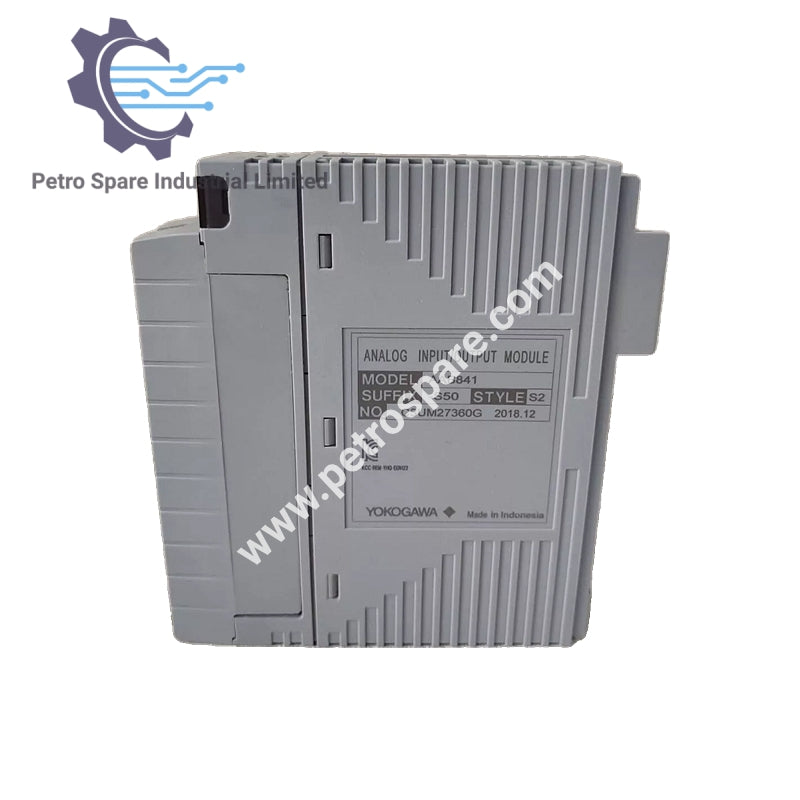

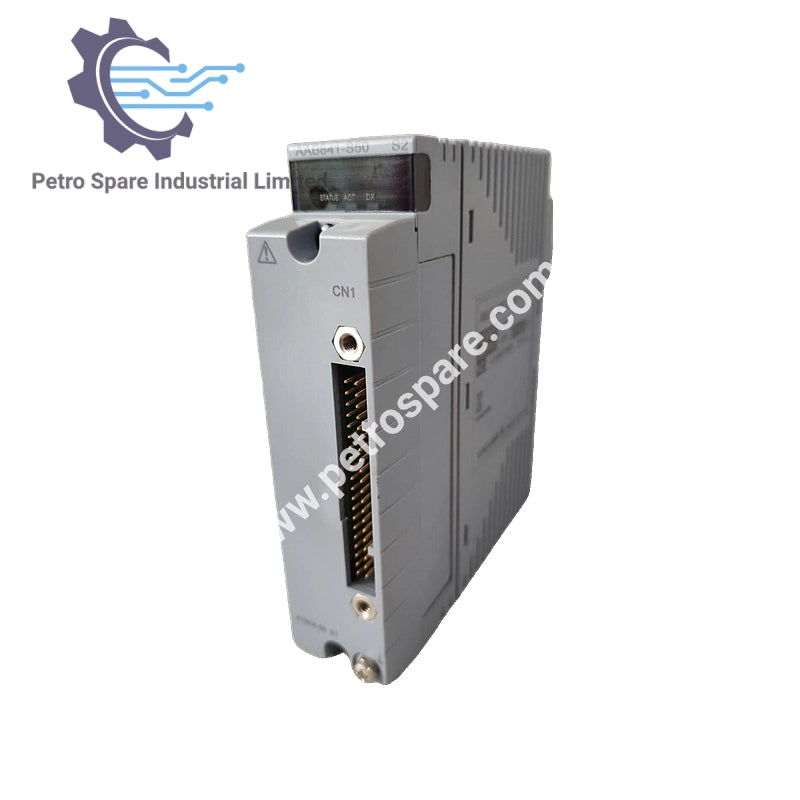

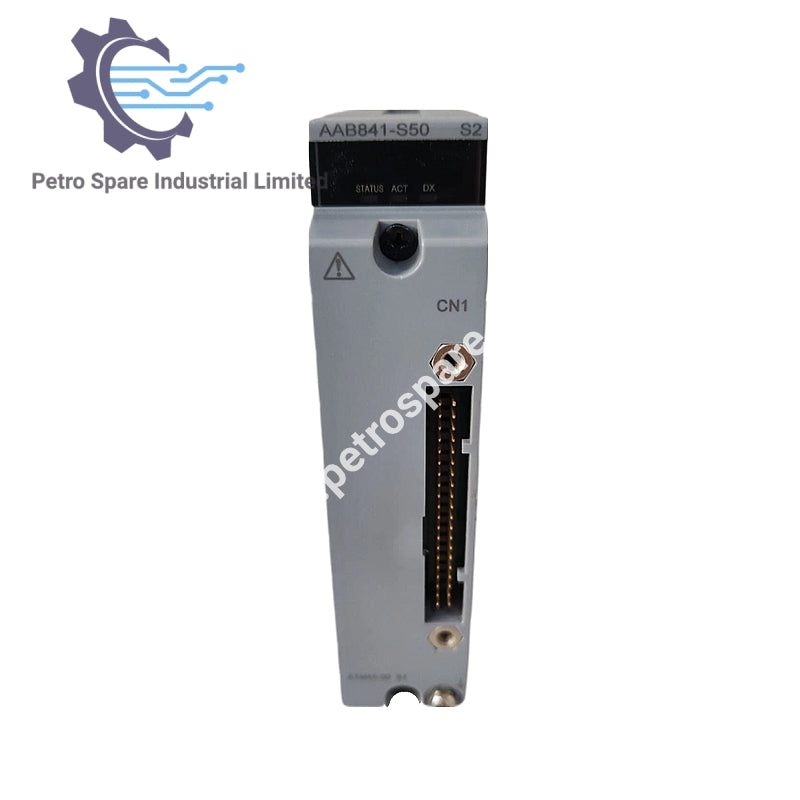

AAB841-S50

توضیحات

AAB841-S50 ماژول ورودی/خروجی آنالوگ از ورودی 1 تا 5 V و خروجی 4 تا 20 mA پشتیبانی می‌کند. این ماژول دارای 8 کانال ورودی و 8 کانال خروجی است. این نوع ماژول غیر ایزوله (ورودی تفاضلی) می‌باشد.

کدهای پسوند

• -S: نوع استاندارد

• 5: بدون حفاظت انفجاری

• 0: نوع پایه

مشخصات

• کانال‌های ورودی/خروجی: 8 کانال ورودی / 8 کانال خروجی، غیر ایزوله (ورودی تفاضلی)

• سیگنال‌های ورودی/خروجی: ورودی: 1 تا 5 V (ولتاژ حالت مشترک در ±1 V)

• سیگنال خروجی: 4 تا 20 میلی‌آمپر

• ولتاژ/جریان ورودی مجاز: ±7.5 V

• مقاومت ورودی (روشن بودن برق): ≥1 MΩ

• مقاومت ورودی (خاموش بودن برق): ≥340 kΩ

• مقاومت بار مجاز: 0 تا 750 Ω (*توجه 3)

• تشخیص مدار باز: کمتر از 0.65 mA

• دقت (ورودی): ±4 mV

• دقت (خروجی): ±48 µA

• دوره به‌روزرسانی داده: 10 میلی‌ثانیه

• زمان پاسخ مرحله ورودی: 100 میلی‌ثانیه

• زمان پاسخ مرحله خروجی: 40 ms

---
