6GK1411-5AB10

مرور کلی محصول

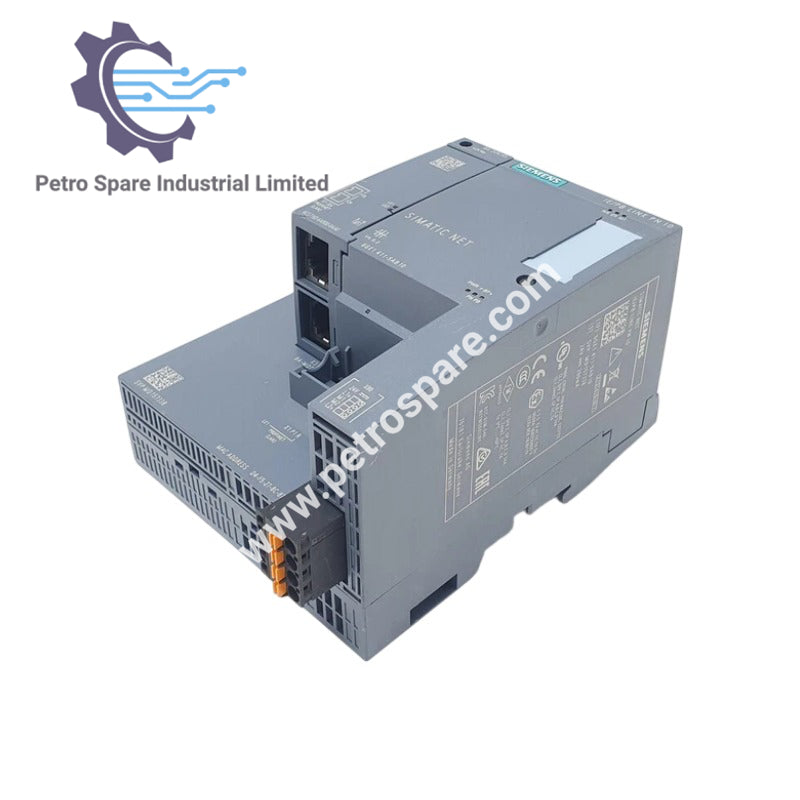

6GK1411-5AB10 یک دروازه IE/PB Link PN IO برای اتصال PROFIBUS DP به اترنت صنعتی است که از قابلیت‌های DPV1 Master و حافظه قابل‌جداشدن C‑PLUG پشتیبانی می‌کند.

نرخ انتقال

• اترنت صنعتی: 10‑100 مگابیت‌برثانیه
• PROFIBUS (رابط اول): 9.6 کیلوبیت‌برثانیه تا 12 مگابیت‌برثانیه

رابط‌ها

• اتصالات اترنت صنعتی: 1 (۲ پورت RJ45)
• اتصالات PROFIBUS: 1 (سوکت ۹ پین Sub‑D، RS485)
• منبع تغذیه: ترمینال ۲ × ۴ پل
• حافظه قابل‌جداشدن C‑PLUG: دارد

داده‌های عملکردی (PROFIBUS DP)

• DPV1: دارد
• تعداد Slaveهای DP (حداکثر): 65
• محدوده آدرس ورودی‌ها (مجموع): 2048 بایت
• محدوده آدرس خروجی‌ها (مجموع): 2048 بایت
• محدوده آدرس برای هر Slave DP (ورودی‌ها): 244 بایت
• محدوده آدرس برای هر Slave DP (خروجی‌ها): 244 بایت

مشخصات فیزیکی

• عرض: 100 میلی‌متر
• ارتفاع: 117 میلی‌متر
• عمق: 74 میلی‌متر
• وزن خالص: 0.6 کیلوگرم

نصب

• ریل DIN با عرض 35 میلی‌متر: دارد

---
