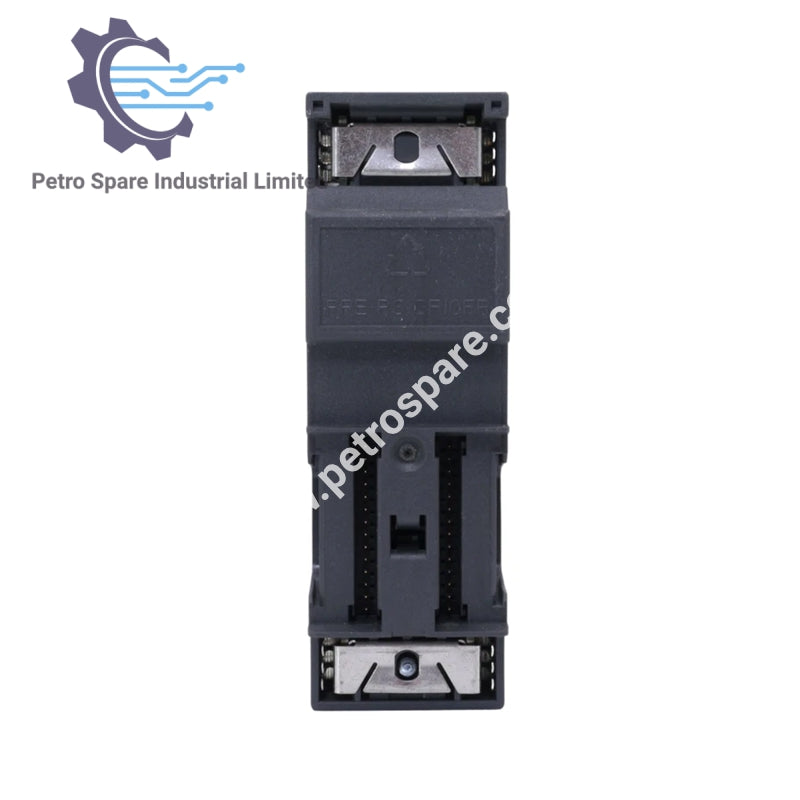

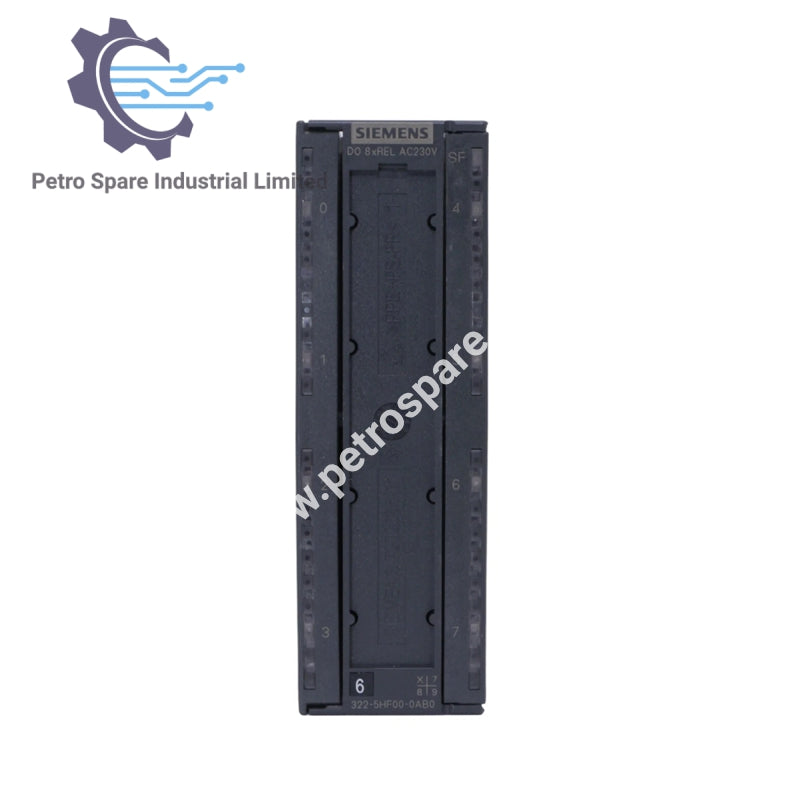

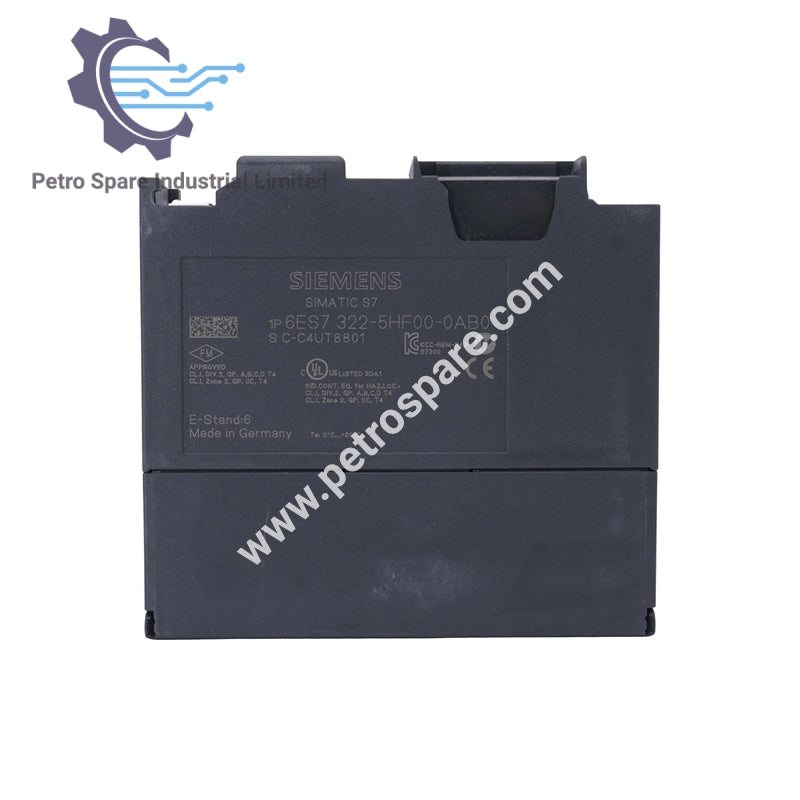

6ES7322-5HF00-0AB0

بررسی اجمالی

• مدل: 6ES7322-5HF00-0AB0

• نوع: ماژول خروجی دیجیتال

• سری: زیمنس سیماتیک S7-300

• جداسازی: جداسازی پتانسیل

• خروجی‌ها: ۸ خروجی دیجیتال (رله‌ای)

• کانکتور: ۱ × ۴۰ پین

• محدوده ولتاژ: ۲۴ ولت مستقیم، ۱۲۰–۲۳۰ ولت متناوب

• جریان خروجی: ۵ آمپر

• حفاظت: حفاظت در برابر ولتاژ اضافی با فیلتر RC

مشخصات خروجی

• تعداد خروجی‌های دیجیتال: ۸ (رله‌ای)

• حفاظت در برابر اتصال کوتاه: ندارد (نیاز به تنظیمات خارجی)

• کنترل ورودی دیجیتال: دارد

ظرفیت کلیدزنی

• بار روشنایی (حداکثر): ۱۵۰۰ وات در ۲۳۰ ولت متناوب

• لامپ‌های کم‌مصرف / لامپ‌های فلورسنت (بالاست الکترونیکی): ۱۰ × ۵۸ وات

• لامپ فلورسنت جبران‌شده: ۱ × ۵۸ وات

• لامپ فلورسنت جبران‌نشده: ۱۰ × ۵۸ وات

جریان خروجی

• مقدار نامی سیگنال «۱»: ۵ آمپر

• حداقل جریان بار سیگنال «۱»: ۱۰ میلی‌آمپر

خروجی‌های موازی

• برای افزایش توان: خیر

• برای کنترل بار افزونه: بله

فرکانس کلیدزنی

• بار مقاومتی (حداکثر): ۲ هرتز

• بار سلفی (حداکثر): ۰.۵ هرتز

• بار سلفی (استاندارد IEC 60947-5-1، DC13/AC15): ۰.۵ هرتز

• بار روشنایی (حداکثر): ۲ هرتز

• مکانیکی (حداکثر): ۱۰ هرتز

ابعاد

• عرض: ۴۰ میلی‌متر

• ارتفاع: ۱۲۵ میلی‌متر

• عمق: ۱۲۰ میلی‌متر

وزن

• تقریباً: ۳۲۰ گرم

---
