6ES7322-1HH01-0AA0

نمای کلی محصول

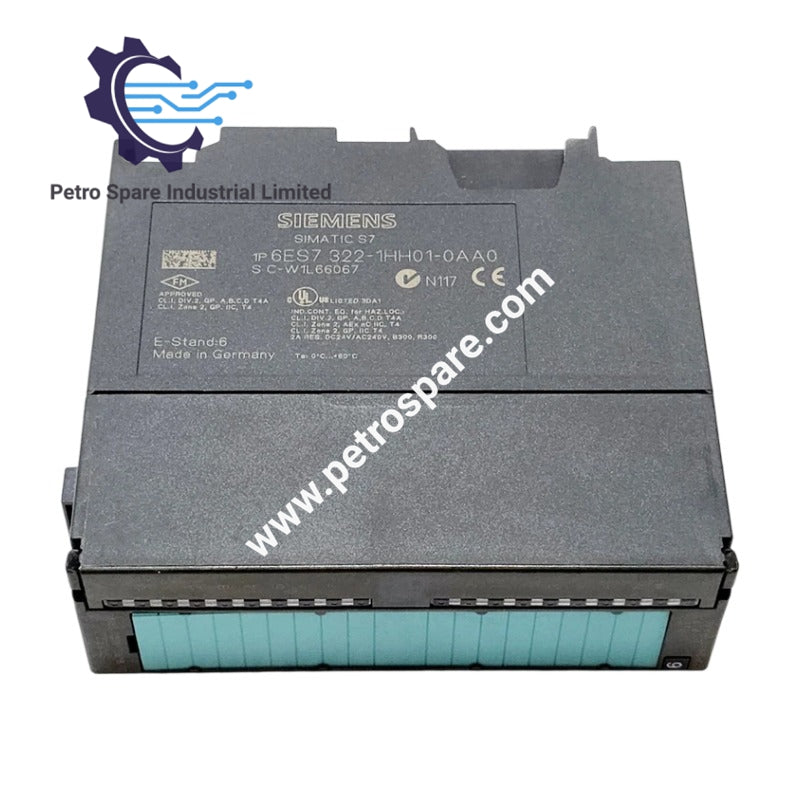

6ES7322-1HH01-0AA0 ماژول خروجی دیجیتال SIMATIC S7-300 SM 322 با 16 خروجی رله ایزوله و 1 اتصال 20 پین است.

مشخصات فنی

• ولتاژ تغذیه: ولتاژ بار نامی L+ (DC) 120 ولت؛ ولتاژ بار L1 (AC) 230 ولت.
• مصرف جریان: از L+ تا 250 میلی‌آمپر؛ از باس پشت‌صفحه 5 ولت DC تا 100 میلی‌آمپر.
• توان تلف شده: معمولاً 4.5 وات.
• پیکربندی خروجی: 16 خروجی دیجیتال مبتنی بر رله با جداسازی گالوانیکی؛ حفاظت در برابر اتصال کوتاه ارائه نمی‌شود.
• جریان خروجی: جریان سیگنال «1» نامی 2 آمپر؛ حداقل جریان بار 10 میلی‌آمپر.
• ظرفیت سوئیچینگ: بار لامپ تا 50 وات در 230 ولت AC.
• فرکانس سوئیچینگ: بار مقاومتی حداکثر 1 هرتز؛ بار القایی حداکثر 0.5 هرتز؛ بار لامپ حداکثر 1 هرتز؛ مکانیکی حداکثر 10 هرتز.
• جریان گروه بار: تا 8 آمپر برای هر گروه (نصب افقی تا 60 درجه سانتی‌گراد؛ نصب عمودی تا 40 درجه سانتی‌گراد).
• تغذیه سیم پیچ رله: 24 ولت DC نامی برای L+.
• قابلیت اضافی: پشتیبانی از کنترل بار افزونه؛ سوئیچینگ موازی خروجی برای افزایش ظرفیت وجود ندارد.
