6ES7314-1AG13-0AB0

مروری بر محصول

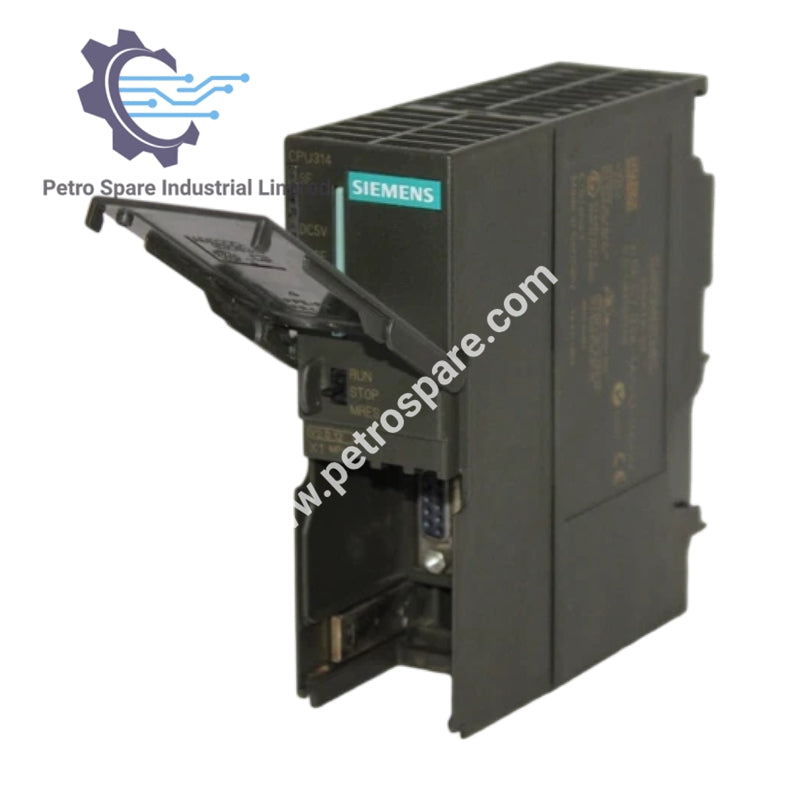

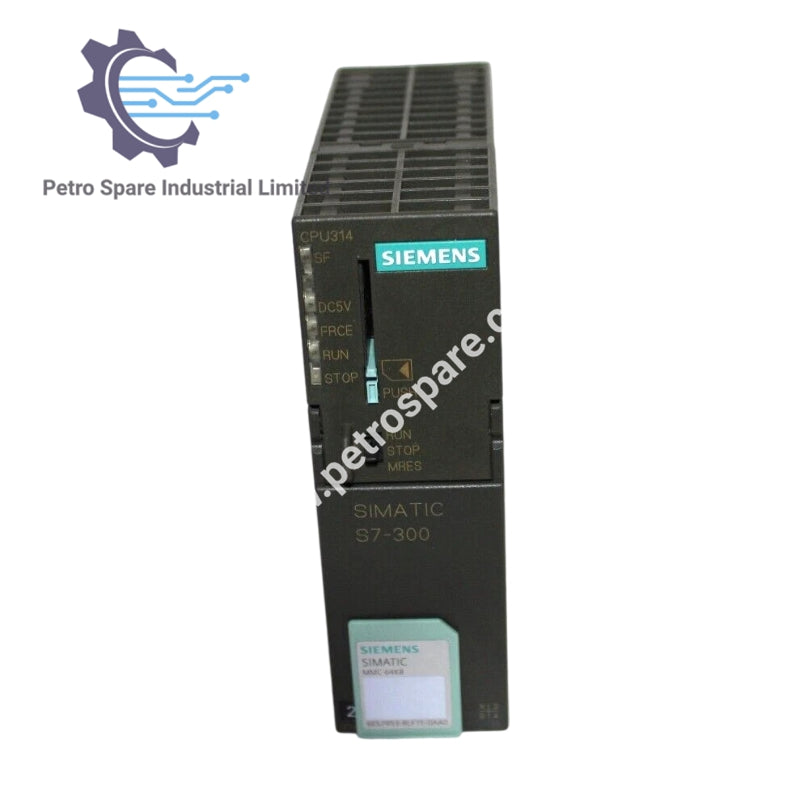

6ES7314-1AG14-0AB0 واحد پردازش مرکزی SIMATIC S7-300 CPU 314 از سری SIMATIC S7-300 است که دارای منبع تغذیه ۲۴ ولت DC یکپارچه، قابلیت ارتباط MPI و حافظه کاری ۱۲۸ کیلوبایت با پشتیبانی از حافظه بارگذاری مبتنی بر کارت حافظه میکرو (MMC) می‌باشد.

مشخصات فنی

ولتاژ تغذیه
ورودی نامی: ۲۴ ولت DC
دامنه عملکرد: ۱۹.۲–۲۸.۸ ولت DC
حفاظت خط خارجی پیشنهادی: حداقل ۲ آمپر
اتلاف توان معمولی: ۴ W
جریان راه‌اندازی: ۳.۵ آمپر

پیکربندی حافظه
حافظه کاری یکپارچه: ۱۲۸ کیلوبایت
حافظه پایدار برای بلوک‌های داده: ۶۴ کیلوبایت
حافظه بارگذاری از طریق MMC: تا ۸ مگابایت
پشتیبان‌گیری: بدون نیاز به نگهداری از طریق MMC (نیازی به باتری ندارد)
نگهداری داده‌ها روی MMC: حداقل ۱۰ سال

ویژگی‌های عملکردی
زمان پردازش عملیات بیت: معمولاً ۰.۰۶ میکروثانیه
زمان پردازش عملیات کلمه: معمولاً ۰.۱۲ میکروثانیه
حساب عدد صحیح ثابت: معمولاً ۰.۱۶ میکروثانیه
حساب عدد اعشاری شناور: معمولاً ۰.۵۹ میکروثانیه

ظرفیت سیستم
ظرفیت کل بلوک‌ها (DB/FC/FB): تا ۱۰۲۴ بلوک ظرفیت MMC ممکن است بسته به اندازه، تعداد بلوک‌های قابل بارگذاری را کاهش دهد

ارتباطات و رابط‌ها: رابط MPI یکپارچه برای برنامه‌نویسی و ارتباطات

پشتیبانی توان
زمان پشتیبانی از برق اصلی: ۵ میلی‌ثانیه
حداقل دوره تکرار: ۱ ثانیه

---
