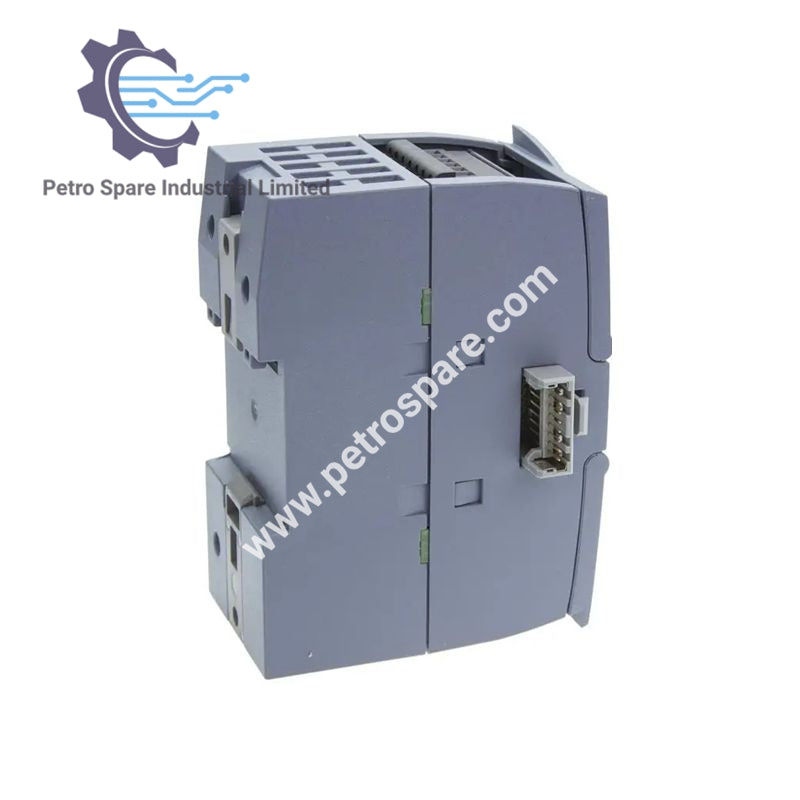

6ES7222-1BH32-0XB0

نمای کلی محصول

SM 1222, DQ 16x24 V DC/0.5 A یک ماژول خروجی دیجیتال برای سری SIMATIC S7-1200 است.

مشخصات فنی

• ولتاژ تغذیه
  • محدوده مجاز، حد پایینی (DC) ۲۰.۴ ولت
  • محدوده مجاز، حد بالایی (DC) ۲۸.۸ ولت

• جریان ورودی
  • از باس بک‌پلین ۵ ولت DC، حداکثر ۱۴۰ میلی‌آمپر

• اتلاف توان
  • معمولی ۲.۵ وات

• خروجی‌های دیجیتال
  • تعداد خروجی‌ها ۱۶
  • پیکربندی شده در گروه‌های ۱ تایی
  • حفاظت در برابر اتصال کوتاه: شامل نمی‌شود، باید به صورت خارجی تامین شود
  • محدودیت ولتاژ خاموشی القایی (L+) -۴۸ ولت

• ظرفیت سوئیچینگ خروجی‌ها
  • بار مقاومتی، حداکثر ۰.۵ آمپر
  • بار لامپ، حداکثر ۵ وات

• ولتاژ خروجی
  • مقدار نامی (DC) ۲۴ ولت
  • سیگنال "0"، حداکثر ۰.۱ ولت (با بار ۱۰ کیلو اهم)
  • سیگنال "1"، حداقل ۲۰ ولت DC

• جریان خروجی
  • مقدار نامی سیگنال "1" ۰.۵ آمپر
  • جریان باقیمانده سیگنال "0"، حداکثر ۱۰ میکروآمپر

• تاخیر خروجی با بار مقاومتی
  • از "0" به "1"، حداکثر ۵۰ میکروثانیه
  • از "1" به "0"، حداکثر ۲۰۰ میکروثانیه

• جریان کل خروجی‌ها (برای هر گروه)
  • نصب افقی تا ۵۰ درجه سانتی‌گراد، حداکثر ۸ آمپر

• طول کابل
  • دارای شیلد، حداکثر ۵۰۰ متر
  • بدون شیلد، حداکثر ۱۵۰ متر
