6ES7155-5AA01-0AB0

مروری بر محصول

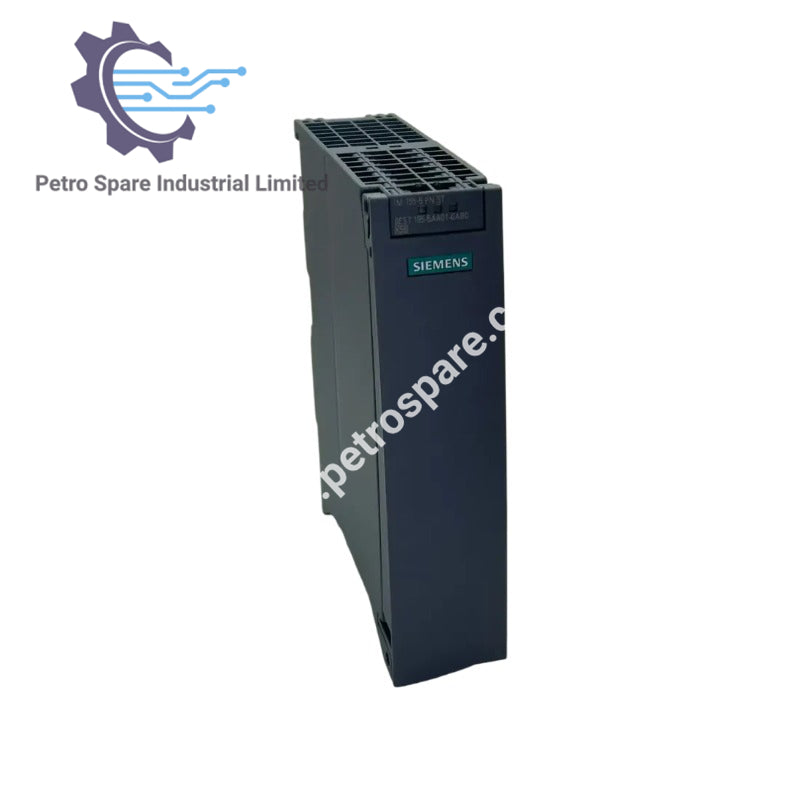

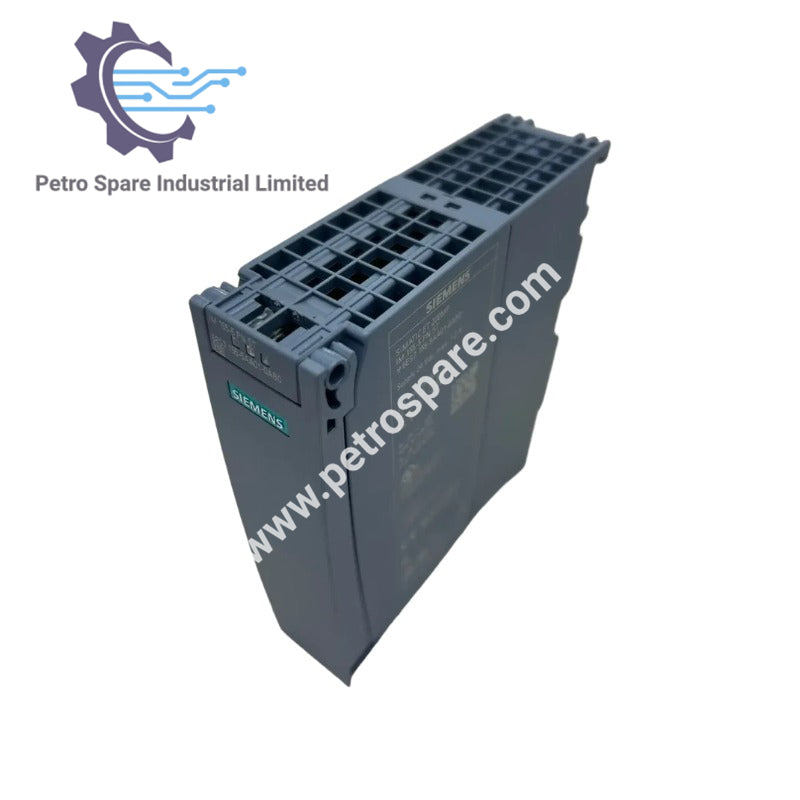

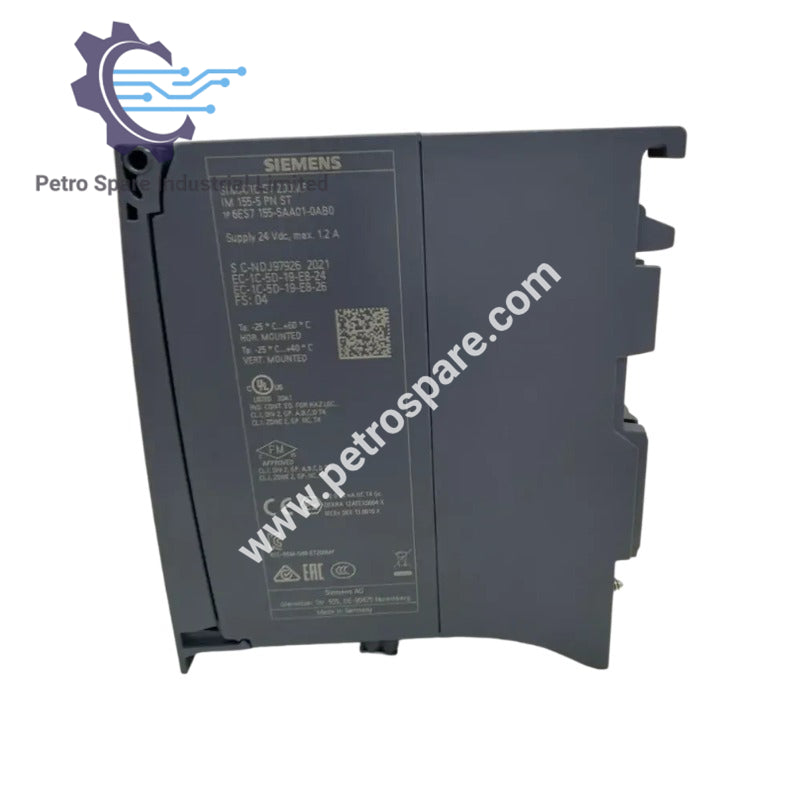

6ES7155-5AA01-0AB0 یک ماژول رابط SIMATIC ET 200MP PROFINET IO‑Device با نام IM 155‑5 PN ST و نسخه میان‌افزار V4.1.0 است که از حالت هم‌زمان و داده‌های I&M (از I&M0 تا I&M3) پشتیبانی می‌کند.

اطلاعات عمومی

• نام‌گذاری نوع محصول: IM 155‑5 PN ST
• وضعیت عملکردی HW: از FS01
• نسخه میان‌افزار: V4.1.0 (امکان به‌روزرسانی FW وجود دارد)
• شناسه فروشنده: 0x002A
• شناسه دستگاه: 0X0312
• داده‌های I&M: از I&M0 تا I&M3
• تعویض گرم: خیر
• حالت هم‌زمان: بله
• تعویض‌کننده ابزار: خیر
• کوپلینگ محلی (داده‌های IO): خیر

مهندسی

• STEP 7 TIA Portal: V15 یا بالاتر
• STEP 7: استفاده از فایل GSD
• PROFINET GSD: GSDML V2.3
• کنترل پیکربندی از طریق مجموعه‌داده: بله

ولتاژ تغذیه

• مقدار نامی: 24V DC
• محدوده مجاز: 19.2V تا 28.8V DC
• محافظت در برابر قطبیت معکوس: بله
• محافظت در برابر اتصال کوتاه: بله
• پشتیبانی برق شبکه هنگام افت ولتاژ: 10 ms

جریان ورودی

• مقدار نامی (در 24V DC بدون بار): 0.2 A
• مصرف جریان (حداکثر): 1.2 A
• جریان هجومی (حداکثر): 9 A
• I²t: 0.09 A²·s

توان

• توان ورودی به باس پشتیبان: 14 W
• توان قابل‌دسترس از باس پشتیبان: 2.3 W
• اتلاف توان (معمول): 4.5 W

روش اتصال

• اتصال ET از طریق BU/BA: خیر

مشخصات فیزیکی

• عرض: 35 mm
• ارتفاع: 147 mm
• عمق: 129 mm

---
