6ES7135-4FB01-0AB0

مروری بر محصول

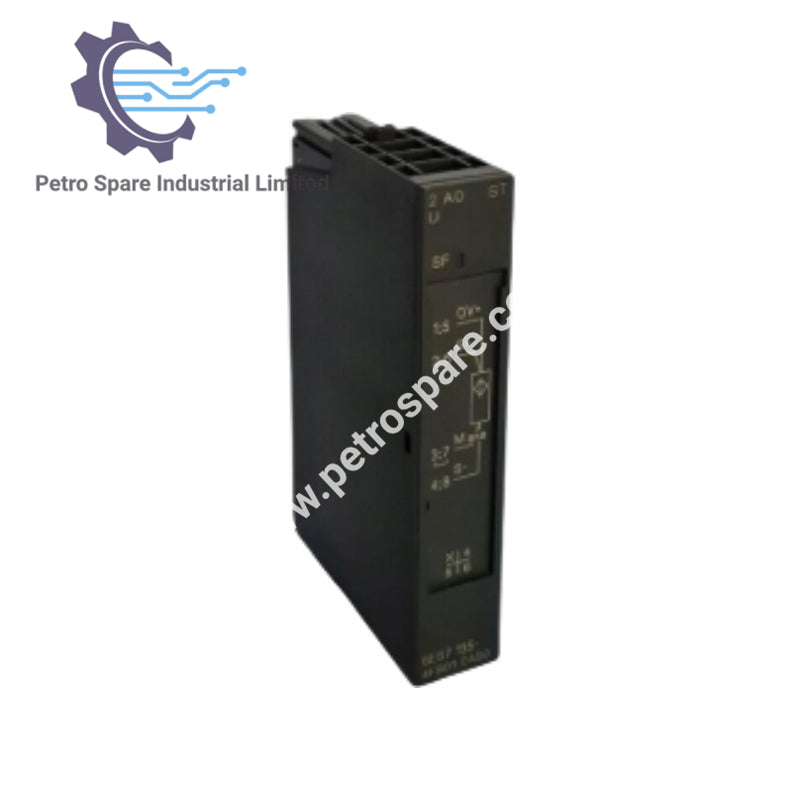

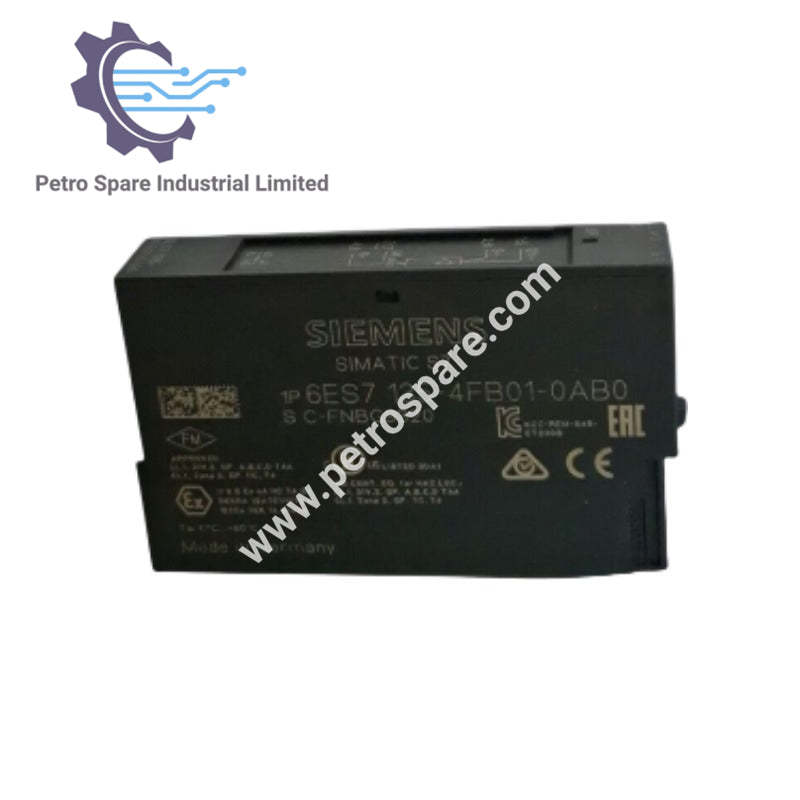

6ES7135-4FB01-0AB0 یک ماژول الکترونیکی SIMATIC DP برای ET 200S با 2 خروجی آنالوگ (ولتاژ) است که از محدوده‌های ±10V و 1‑5V با وضوح 13 بیت + علامت / 12 بیت پشتیبانی می‌کند.

ولتاژ تغذیه

• ولتاژ بار L+ (نامی): 24V DC (از ماژول توان)
• محافظت در برابر پلاریته معکوس: بله

جریان ورودی

• از ولتاژ بار L+ (بدون بار): حداکثر 130 mA
• از گذرگاه بک‌پلین (3.3V DC): حداکثر 10 mA

اتلاف توان

• اتلاف توان (حداکثر): 2 W

خروجی‌های آنالوگ

• تعداد خروجی‌های آنالوگ: 2
• محدوده‌های خروجی ولتاژ: –10V تا +10V، 1‑5V
• وضوح: 13 بیت + علامت / 12 بیت
• محافظت در برابر اتصال کوتاه: بله
• جریان اتصال کوتاه (حداکثر): 25 mA
• زمان چرخه (همه کانال‌ها): حداکثر 1.5 ms
• اتصال عملگر: 2 سیمه (بدون جبران خط) یا 4 سیمه

مشخصات فیزیکی

• عرض: 15 mm
• ارتفاع: 81 mm
• عمق: 52 mm
• وزن: تقریباً 40 g

---
