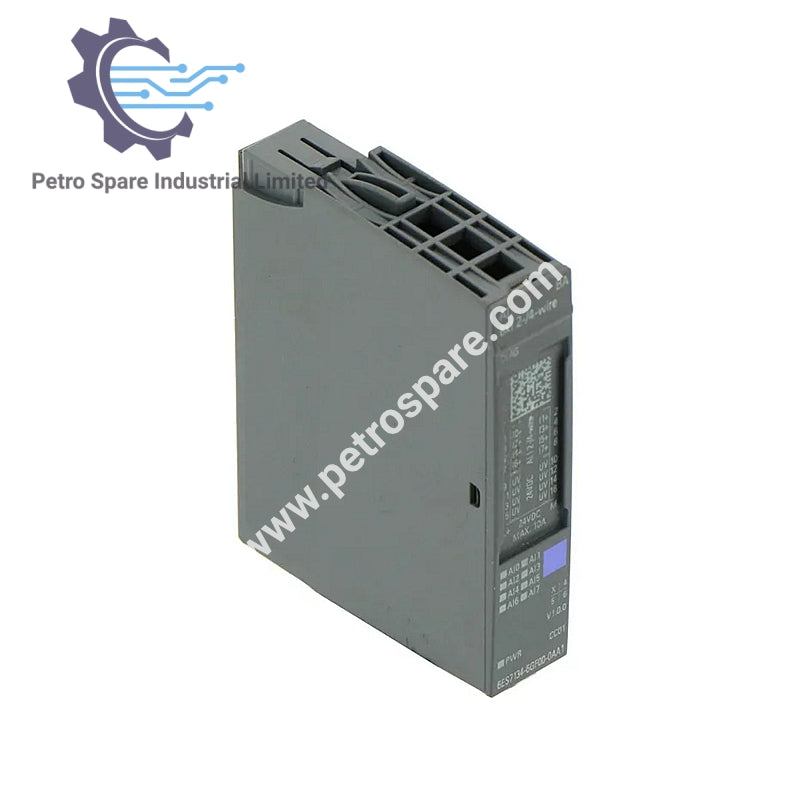

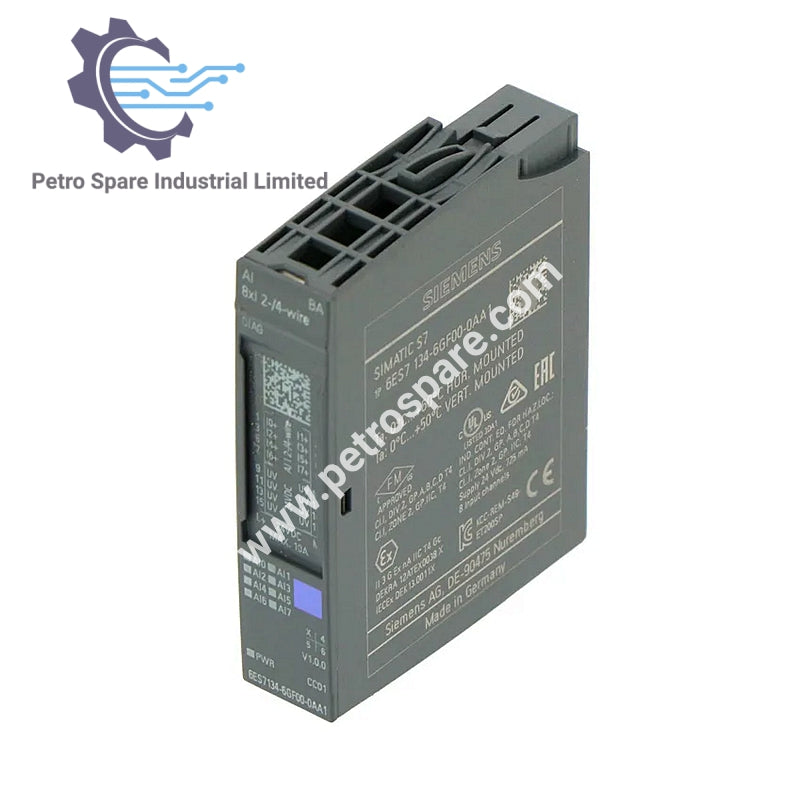

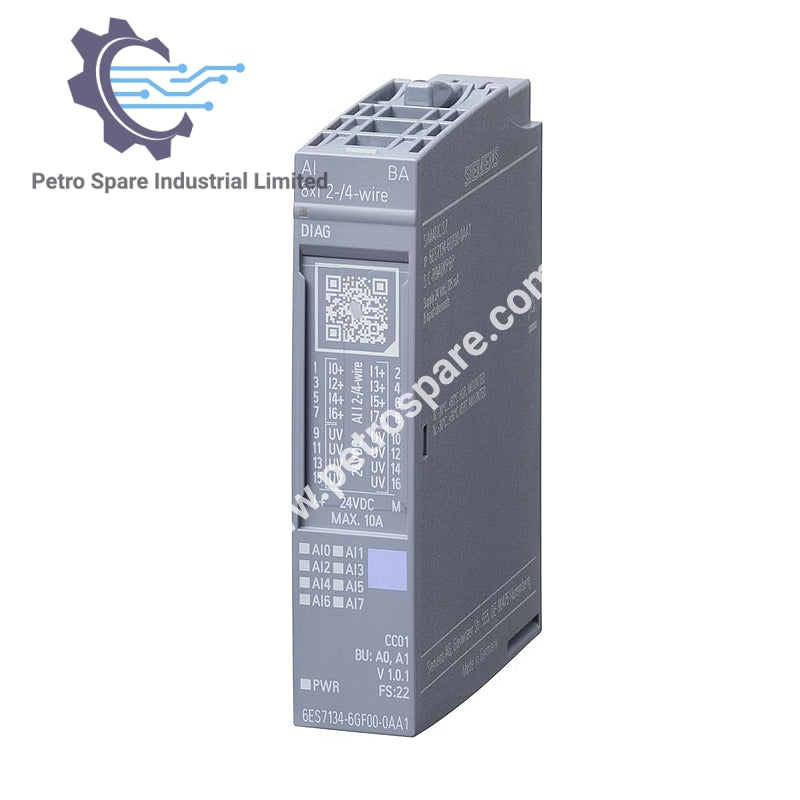

6ES7134-6GF00-0AA1

بررسی اجمالی

ماژول ورودی آنالوگ Siemens 6ES7134-6GF00-0AA1 برای SIMATIC ET 200SP یک ماژول با دقت بالا طراحی شده برای اندازه‌گیری سیگنال‌های آنالوگ است. این ماژول دارای ۸ ورودی تک‌پایانه‌ای بوده و تشخیص خطای قابل اطمینانی با رزولوشن ۱۶ بیت ارائه می‌دهد.

مشخصات الکتریکی

• تعداد ورودی‌های آنالوگ: ۸ (تک‌پایانه‌ای)

• جریان ورودی برای اندازه‌گیری جریان: ۰ تا ۲۰ میلی‌آمپر، -۲۰ میلی‌آمپر تا +۲۰ میلی‌آمپر، ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر

• مقاومت ورودی:

• ۰ تا ۲۰ میلی‌آمپر: ۱۰۰ اهم، ۱۵ بیت

• -۲۰ میلی‌آمپر تا +۲۰ میلی‌آمپر: ۱۰۰ اهم، ۱۶ بیت (شامل علامت)

• ۴ میلی‌آمپر تا ۲۰ میلی‌آمپر: ۱۰۰ اهم، ۱۵ بیت

• زمان چرخه (تمام کانال‌ها): ۱ میلی‌ثانیه (برای هر کانال)

• جریان ورودی مجاز (حد تخریب): ۵۰ میلی‌آمپر

• طول کابل (شیلددار): حداکثر ۲۰۰ متر

پشتیبانی انکودر

• اندازه‌گیری ولتاژ: خیر

• اندازه‌گیری جریان (مبدل ۲ سیمه): بله، با حداکثر بار ۶۵۰ اهم

• اندازه‌گیری جریان (مبدل ۴ سیمه): بله

ابعاد

• عرض: ۱۵ میلی‌متر

• ارتفاع: ۷۳ میلی‌متر

• عمق: ۵۸ میلی‌متر

ایزولاسیون

• ایزولاسیون تست شده: ۷۰۷ ولت DC (تست نوع)

---
