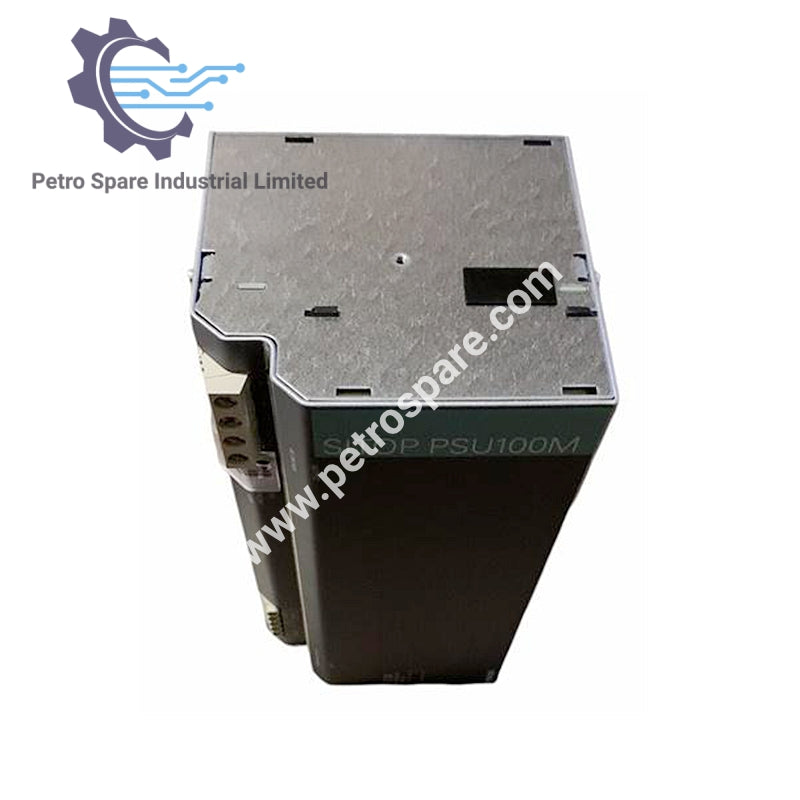

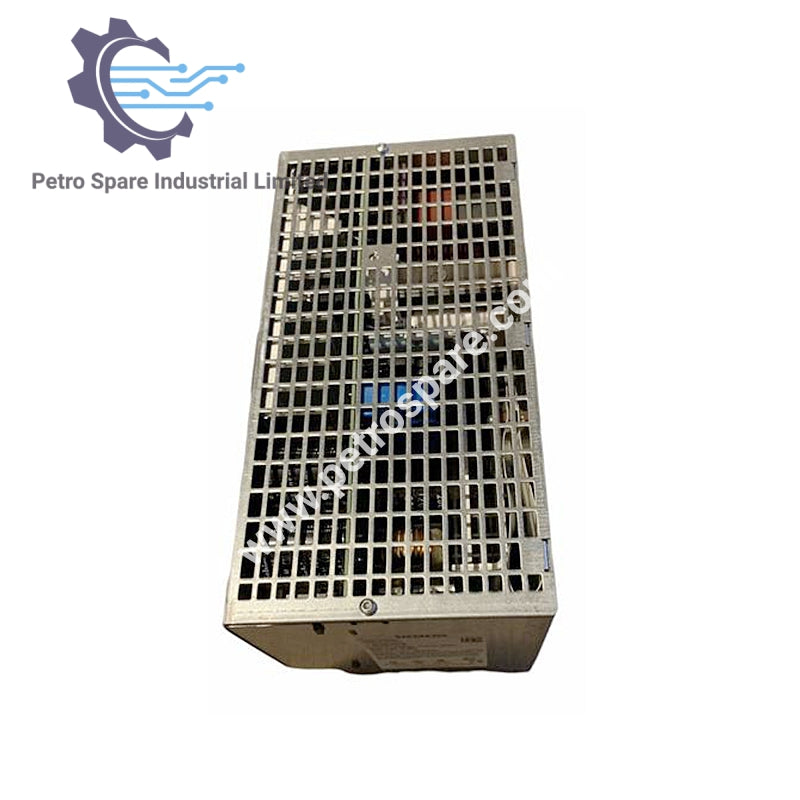

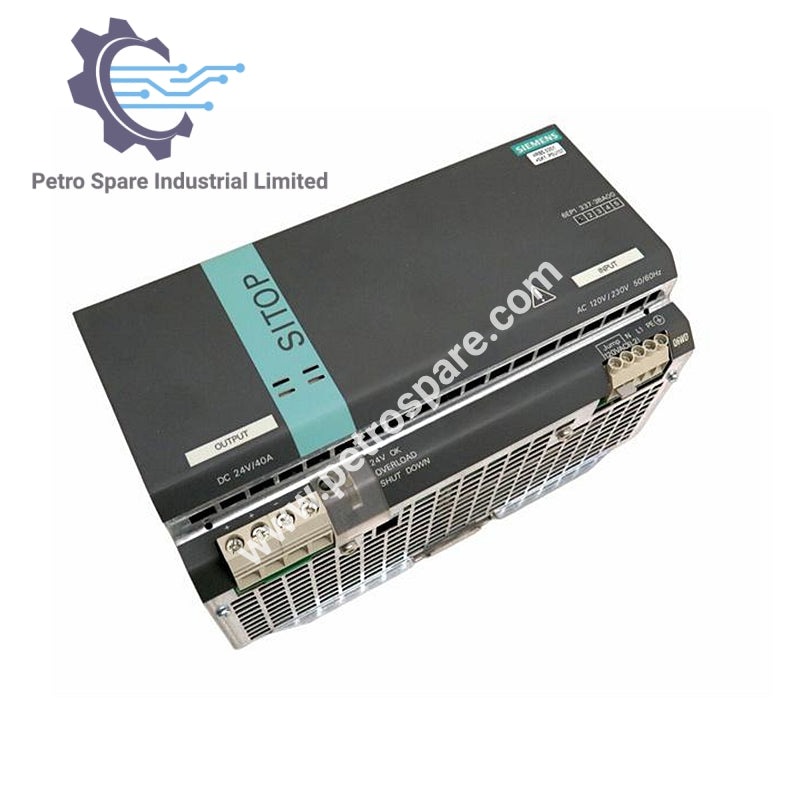

6EP1337-3BA00

بررسی اجمالی

• مدل: 6EP1337-3BA00

• نوع: منبع تغذیه

• عملکرد: ورودی AC تک‌فاز، دامنه ولتاژ گسترده با تنظیم جامپر، مقاومت در برابر ولتاژ بیش از حد، و بافرینگ برق اصلی.

مشخصات الکتریکی

• ولتاژ ورودی:

• AC 85 … 132 V (برای 120 V)

• AC ۱۷۶ … ۲۶۴ ولت (برای ۲۳۰ ولت)

• مقاومت در برابر ولتاژ اضافی: ۲.۳ × ولتاژ ورودی نامی، ۱.۳ میلی‌ثانیه

• بازده: تقریباً ۸۸٪

• اتلاف توان: تقریباً ۱۳۱ وات

• فرکانس خط نامی: 50/60 Hz

• حافظه بافر برق اصلی: حداقل ۲۰ میلی‌ثانیه در Iout نامی، Vin = ۲۳۰ ولت

شرایط محیطی

• دمای عملکرد: ۰ … ۷۰ درجه سانتی‌گراد (با همرفت طبیعی)

• دمای حمل‌ونقل/نگهداری: -۴۰ … +۸۵ درجه سانتی‌گراد

• رطوبت: ۵ … ۹۵٪ (بدون تراکم)، کلاس اقلیمی ۳K3 طبق EN 60721

مکانیک

• فناوری اتصال: ترمینال‌های نوع پیچ

• ترمینال‌ها:

• ورودی تغذیه L, N, PE: ۰.۲ … ۴ میلی‌متر مربع

• خروجی +, -: ۰.۵ … ۱۰ میلی‌متر مربع

• فاصله مورد نیاز:

• بالا: ۵۰ میلی‌متر

• پایین: ۵۰ میلی‌متر

• چپ/راست: ۰ میلی‌متر

ابعاد و وزن

• عرض: ۲۴۰ میلی‌متر

• ارتفاع: ۱۲۵ میلی‌متر

• عمق: ۱۲۵ میلی‌متر

• وزن: تقریباً ۲.۹ کیلوگرم

---
