5501-429

بررسی اجمالی

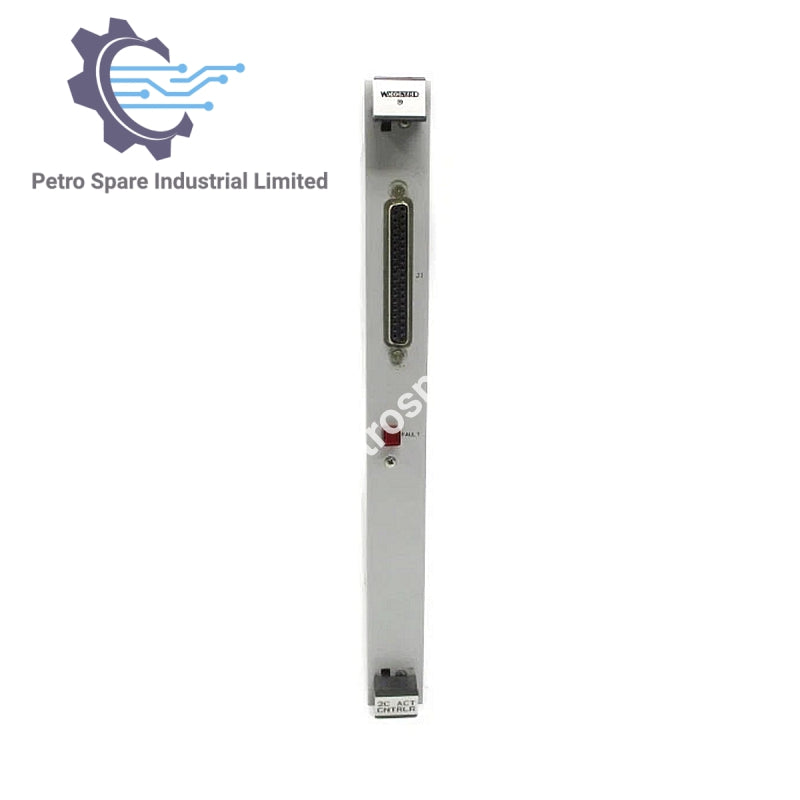

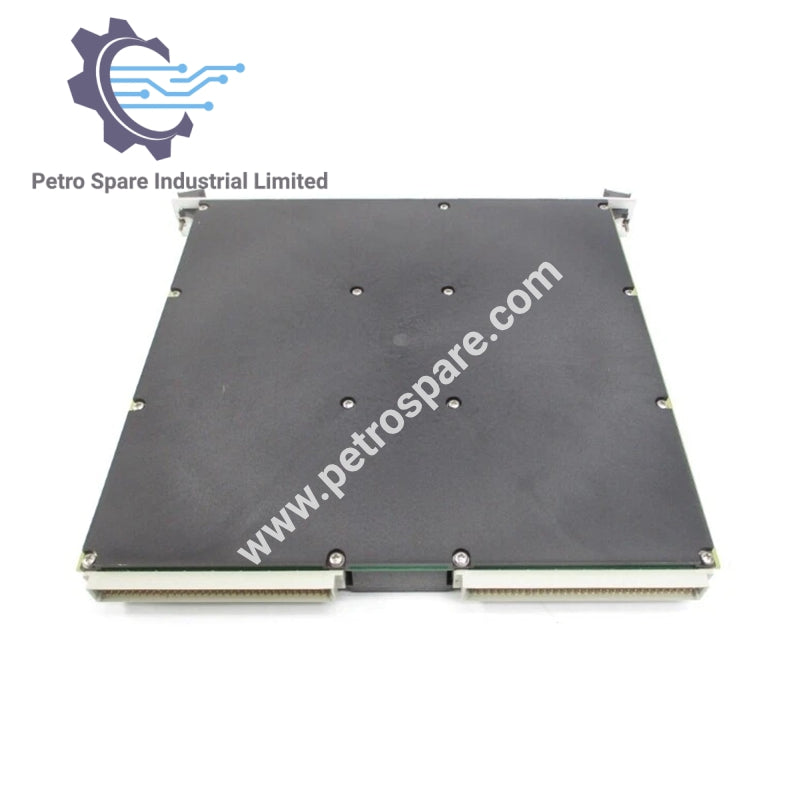

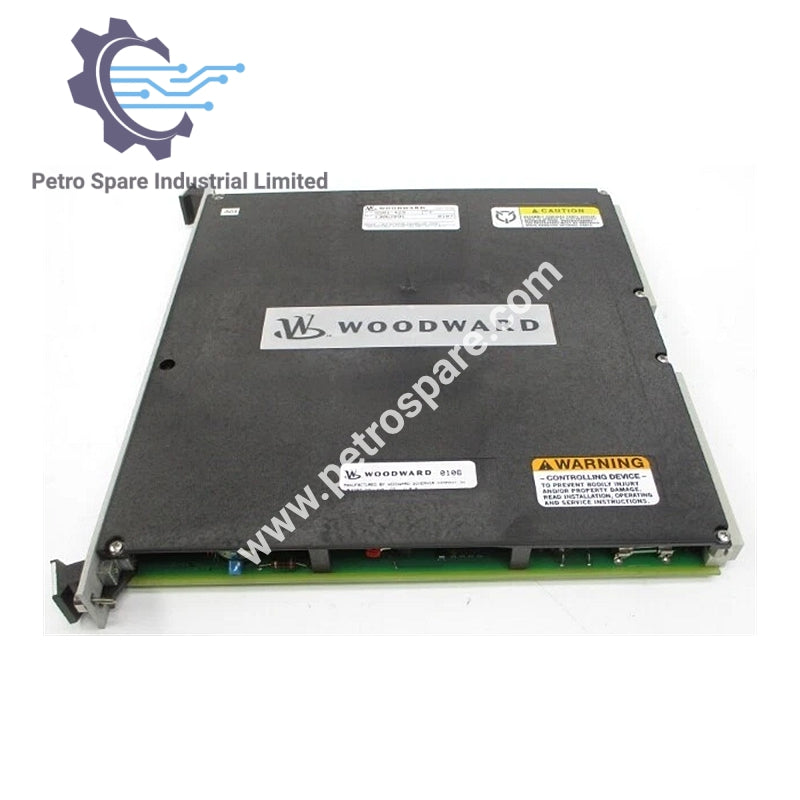

ماژول کنترل‌کننده محرک 2 کاناله  5501-429 توسط  Woodward از سری NetCon است که برای کنترل دقیق محرک‌های پنوماتیک یا هیدرومکانیکی با تشخیص خطای داخلی طراحی شده است.

ویژگی‌های الکتریکی

• نسخه درایور: نسخه 25mA

• نیازمندی‌های توان: +5 V @ 0.5 A, +24 V @ 1 A

• حداکثر مقاومت بار: حداکثر 10/30 mA

• تلورانس خواندن جریان بازگشتی: 5% از مقیاس کامل

نظارت بر بازخورد و خطا

• از یک یا دو دستگاه بازخورد موقعیت (LVDT, RVDT) در هر کانال پشتیبانی می‌کند

• تحریک، بازخورد، درایورها، خطاهای موقعیت، توان منطق، فعالیت میکروکنترلر و ارتباط CPU را نظارت می‌کند

• LED قرمز خطا وضعیت ماژول را برای عیب‌یابی نشان می‌دهد

جزئیات فیزیکی و نصب

• ابعاد (طول×عرض×ارتفاع): 10.25 × 9.75 × 1 in

• در راهنمای کارت محکم می‌شود و به مادربرد متصل می‌گردد

• مجهز به دسته برای جداسازی آسان

• نیاز به کابل گسسته کم‌چگالی MicroNet دارد

---
