5464-654

نمای کلی محصول

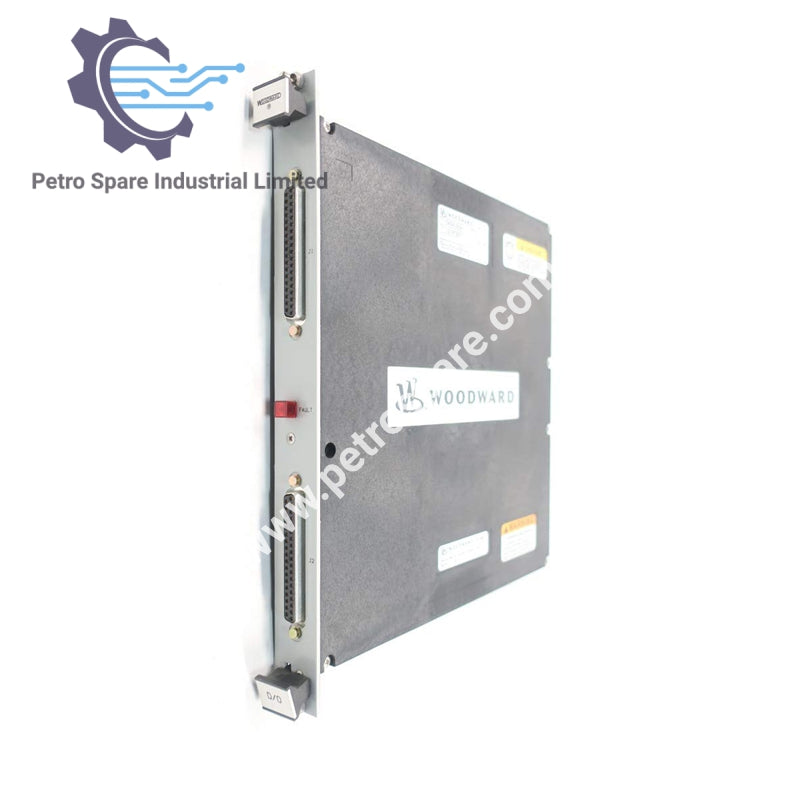

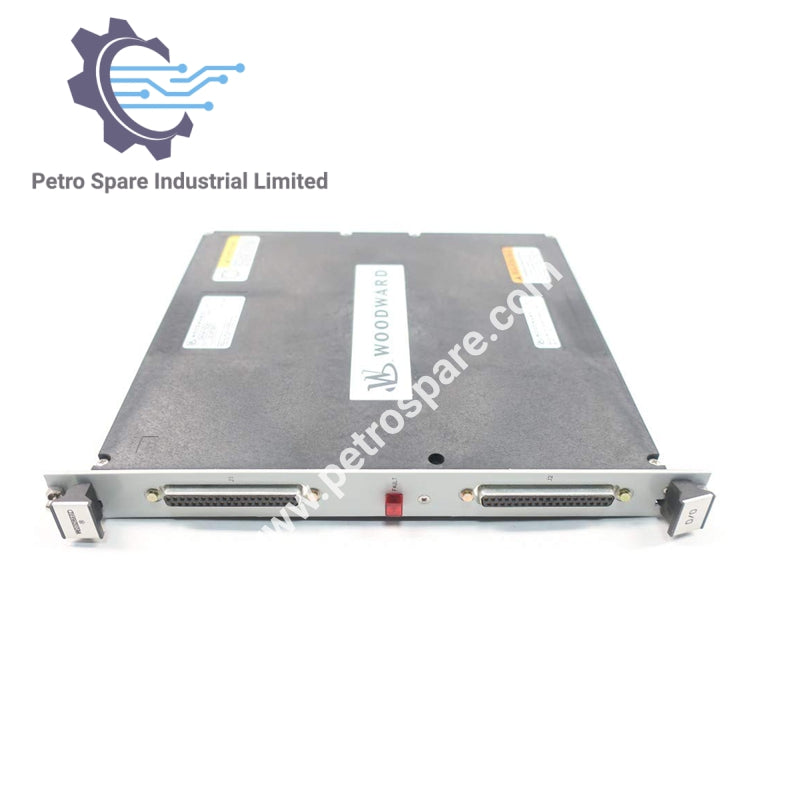

ماژول خروجی گسسته 32 کاناله  5464-654 توسط  Woodward طراحی شده برای سیستم‌های کنترل MicroNet است که خروجی‌های گسسته را بر اساس فرمان‌های CPU به محرک‌های اصلی ارائه می‌دهد.

ویژگی‌های کلیدی

• کانال‌ها: 32 خروجی گسسته

• زمان به‌روزرسانی: 5 میلی‌ثانیه

• خطاهای سیستم: خروجی‌ها در صورت از دست رفتن ارتباط با CPU خاموش می‌شوند

• کالیبراسیون: نیاز نیست؛ ماژول‌ها بدون تغییر قابل تعویض هستند

• پیکربندی‌های FTM I/O: دو نوع مختلف پشتیبانی می‌شود

نصب

• در راهنمای کارت در شاسی قرار می‌گیرد و توسط دو پیچ (بالا و پایین) محکم می‌شود

• مجهز به دسته‌هایی برای جدا کردن آسان ماژول از کانکتورهای مادربرد

• به‌صورت دیجیتال با CPU ارتباط برقرار می‌کند و سیگنال‌های راننده رله غیر ایزوله تولید می‌کند

رابط الکتریکی

• از طریق کابل‌های گسسته کم‌چگالی در پیکربندی زنجیره‌ای به ماژول‌های رله Woodward متصل می‌شود

• ماژول‌های رله نیاز به منبع تغذیه 24 ولت DC جداگانه دارند (توسط این ماژول تأمین نمی‌شود)

• توان می‌تواند توسط بخش‌های منبع تغذیه اصلی با خروجی چندگانه یا تک‌خروجی تأمین شود

---
