5127-DFCM-HART

بررسی محصول

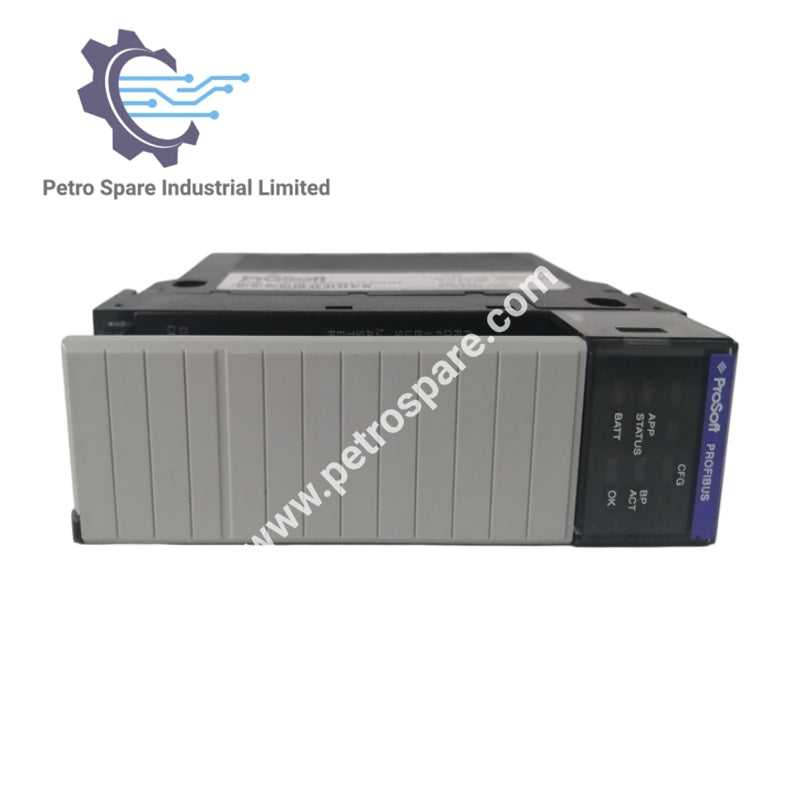

ProSoft Technology 5127-DFCM-HART یک ماژول دروازه پروتکل صنعتی با عملکرد بالا است که برای فراهم کردن رابط ارتباطی دوطرفه بی‌وقفه بین دستگاه‌های سازگار با پروتکل Allen-Bradley DF1 و دستگاه‌های هوشمند میدانی HART طراحی شده است.

مشخصات فنی

مشخصات سخت‌افزاری

• منبع تغذیه: 24 ولت DC نامی (محدوده مجاز 18 تا 32 ولت DC)
• بار جریان: حداکثر 500 میلی‌آمپر در 24 ولت DC
• دمای کاری: منفی 20 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد (منفی 4 تا 122 درجه فارنهایت)
• دمای نگهداری: منفی 40 درجه سانتی‌گراد تا 85 درجه سانتی‌گراد (منفی 40 تا 185 درجه فارنهایت)
• رطوبت نسبی: 5٪ تا 95٪ (بدون تراکم)
• نمایشگرهای LED: وضعیت برق، خطا، وضعیت پورت DF1، وضعیت کانال HART

مشخصات پورت DF1 (DFCM)

• پروتکل: DF1 تمام دوطرفه یا نیمه‌دوطرفه (مستر یا اسلیو)
• رابط فیزیکی: RS-232، RS-422، یا RS-485
• سرعت انتقال: 110 بیت بر ثانیه تا 115.2 کیلوبیت بر ثانیه
• توازن: بدون توازن، فرد، زوج
• بیت‌های داده: 7 یا 8
• بیت‌های توقف: 1 یا 2

مشخصات پروتکل HART

• کانال‌ها: پشتیبانی چندکاناله برای توپولوژی‌های چندقطبی یا نقطه به نقطه
• نسخه پروتکل: دستورات HART 5، 6 و 7
• عملکردهای پشتیبانی‌شده: نظرسنجی خودکار، خواندن/نوشتن متغیرهای پویا، پیکربندی دستگاه، تشخیص عیب
• ایزولاسیون: ایزولاسیون گالوانیکی استاندارد

---
