3BSE073314R1

بررسی اجمالی

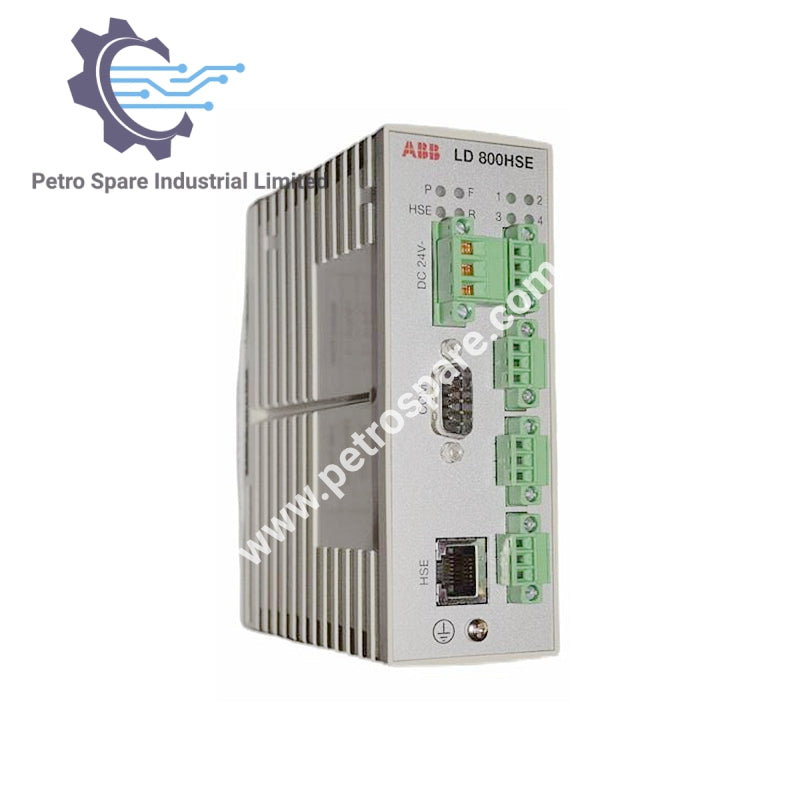

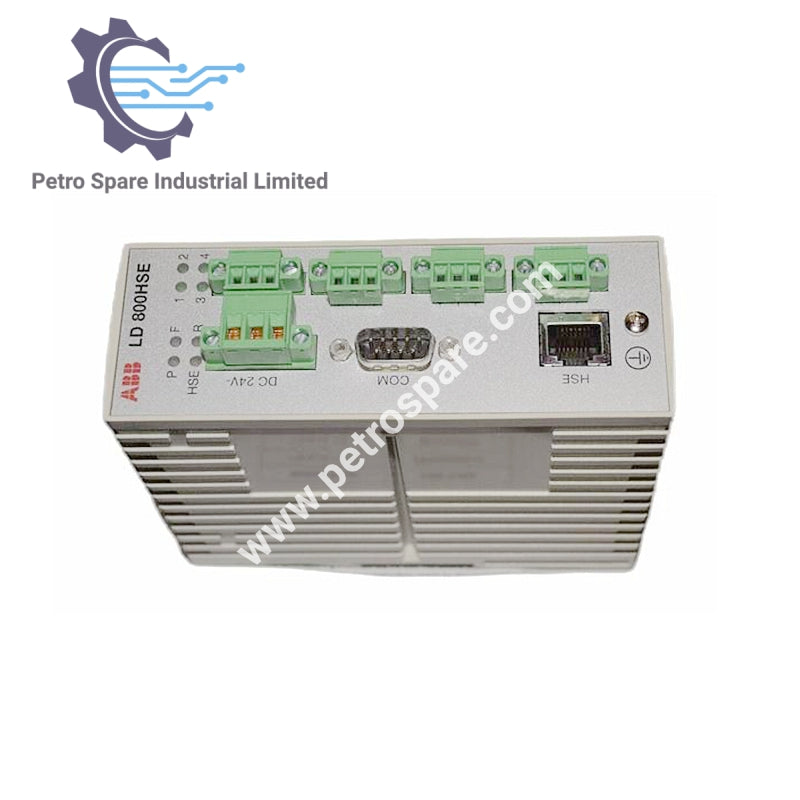

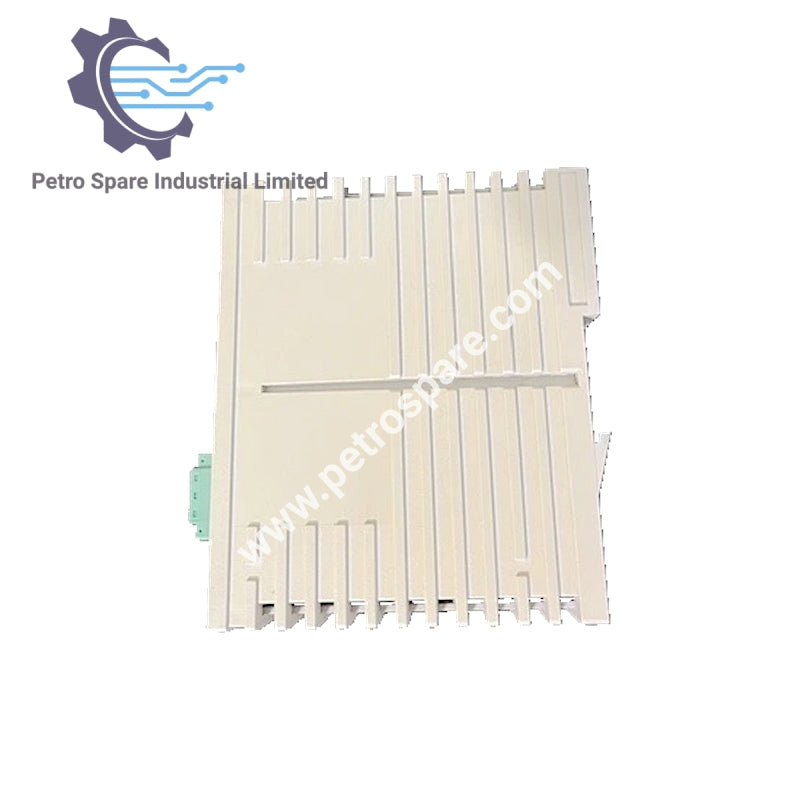

3BSE073314R1 LD 800HSE EX یک دستگاه اتصال FOUNDATION Fieldbus شرکت ABB است که برای محیط‌های خطرناک منطقه 2 گواهی شده است.

شناسایی

• سازنده: ABB

• شماره محصول: 3BSE073314R1

• نوع محصول: دستگاه اتصال FOUNDATION Fieldbus مدل LD 800HSE EX

توضیح عملکردی

• نصب: ریل دین

• رابط‌ها: 4 لینک H1 و 1 کانکتور HSE

• گواهینامه: منطقه خطرناک 2، ATEX و IECEx

مشخصات توان

• ولتاژ تغذیه: 24 ولت DC (±20%)

• مصرف فعلی: معمولی 200 میلی‌آمپر

• اتلاف توان: معمولی 4.8 وات

شرایط محیطی

• دمای کاری: 0° سانتی‌گراد تا +55° سانتی‌گراد (توجه: نصب غیرعمودی و تهویه هوای ضعیف ممکن است حد بالایی را کاهش دهد)

• دمای ذخیره‌سازی: -20° سانتی‌گراد تا +70° سانتی‌گراد

• رطوبت نسبی: 0٪ تا 95٪، بدون تراکم

• درجه حفاظت: IP 20

رابط‌های ارتباطی

• رابط اترنت:

• کانال‌ها: 1

• پورت: اترنت 10BASE-T/100BASE-TX، RJ45

• نرخ‌های انتقال: 10/100 مگابیت بر ثانیه (تشخیص خودکار)

• رابط فیلدباس H1:

• کانال‌ها: ۴

• پورت: ترمینال‌های پیچ‌خور 3 قطبی FF H1 (قابل اتصال)، کوپلینگ ترانسفورماتور، ایزوله گالوانیکی

• نوع پروفایل: پروفایل لایه فیزیکی 114، سیگنال‌دهی توان استاندارد، تغذیه جداگانه، ایمن ذاتی نیست

• نرخ انتقال: 31.25 کیلوبیت بر ثانیه

• پورت رابط سریال:

• نوع: RS-232 نر 9 پین SubD

• سرعت: 115.2 کیلوبیت بر ثانیه

لوازم جانبی

• کابل لینک افزونگی: 0.5 متر (به‌صورت جداگانه فروخته می‌شود)

ابعاد فیزیکی

• طول: 4.7 سانتی‌متر

• ارتفاع: 13.1 سانتی‌متر

• عرض: 11.1 سانتی‌متر

• ریل نصب: ریل DIN 35 میلی‌متر

• وزن: 0.4 کیلوگرم

---
