TU830V1

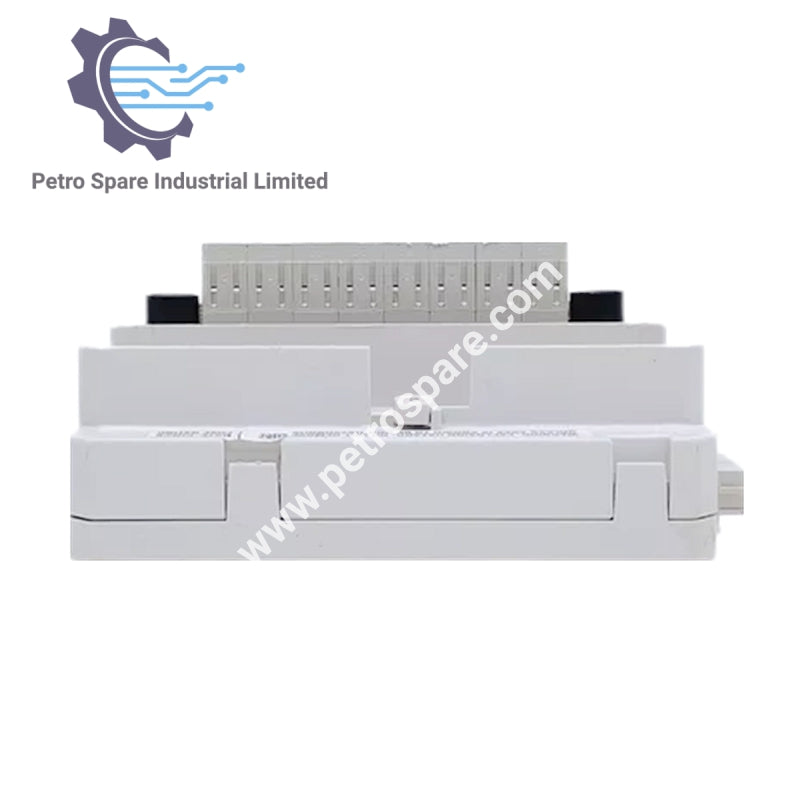

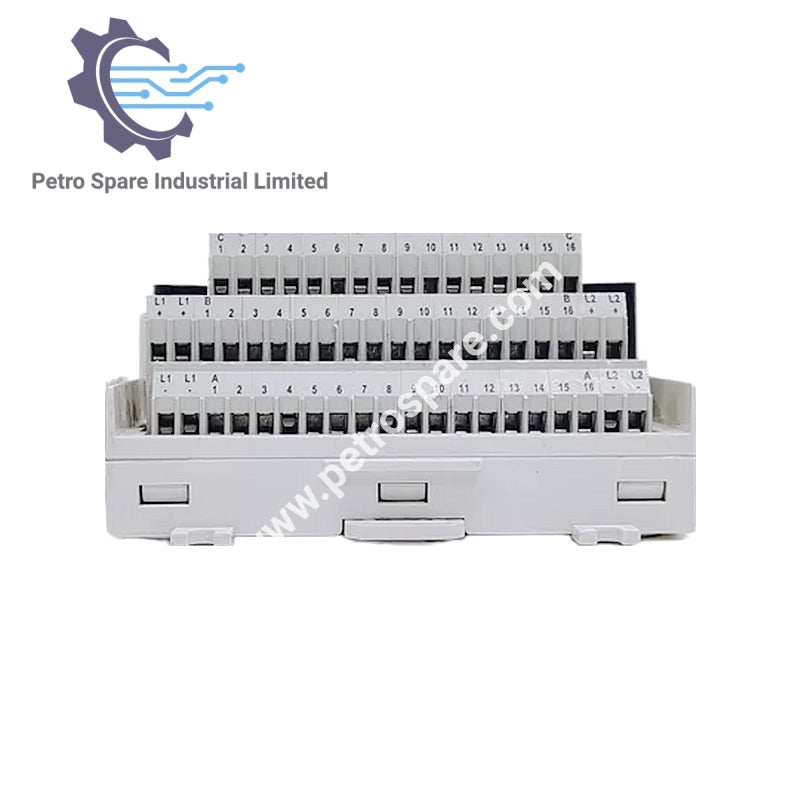

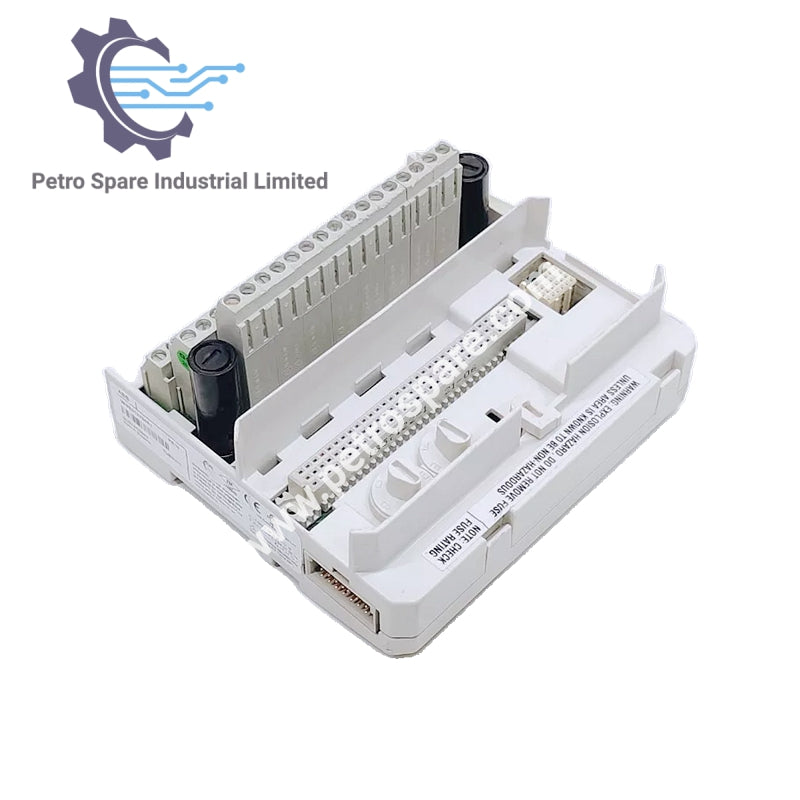

بلوک ترمینال TU830V1

• شماره مقاله: 3BSE013234R1
• نوع: توسعه یافته
• اتصال: بلوک ترمینال
• کانال‌ها: 16
• ولتاژ: 50 ولت
• نصب: هر دو جهت
• جزئیات نصب: 55 درجه سانتی‌گراد (131 درجه فارنهایت)
• استفاده با I/O: AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI843, AI845, AO810, AO810V2, AO815, AO820, AO845, AO845A, DI810, DI811, DI814, DI818, DI830, DI831, DI840, DI880, DI885, DO810, DO814, DO815, DO818, DO840, DO880, DP820, DP840
• اتصالات فرآیند: 56
• I/O تکی/پشتیبان: تکی

مشخصات الکتریکی

• حداکثر جریان هر کانال I/O: 2 آمپر
• حداکثر جریان اتصال فرآیند: 5 آمپر
• سایزهای قابل قبول سیم:
  • سیم جامد: 0.2 - 4 میلی‌متر مربع
  • سیم رشته‌ای: 0.2 - 2.5 میلی‌متر مربع، 24 - 12 AWG
• گشتاور پیشنهادی: 0.5 - 0.6 نیوتن‌متر
• طول لخت کردن: 7 میلی‌متر
• ولتاژ تست دی‌الکتریک: 500 ولت متناوب

ابعاد و وزن

• عرض: 126 میلی‌متر (5 اینچ) شامل کانکتور، 120.5 میلی‌متر (4.74 اینچ) از لبه به لبه نصب شده
• عمق: 64 میلی‌متر (2.52 اینچ) شامل ترمینال‌ها
• ارتفاع: 110 میلی‌متر (4.3 اینچ)
• وزن: 0.28 کیلوگرم (0.6 پوند)

---
