369-HI-R-M-0-0-0-E

بررسی اجمالی

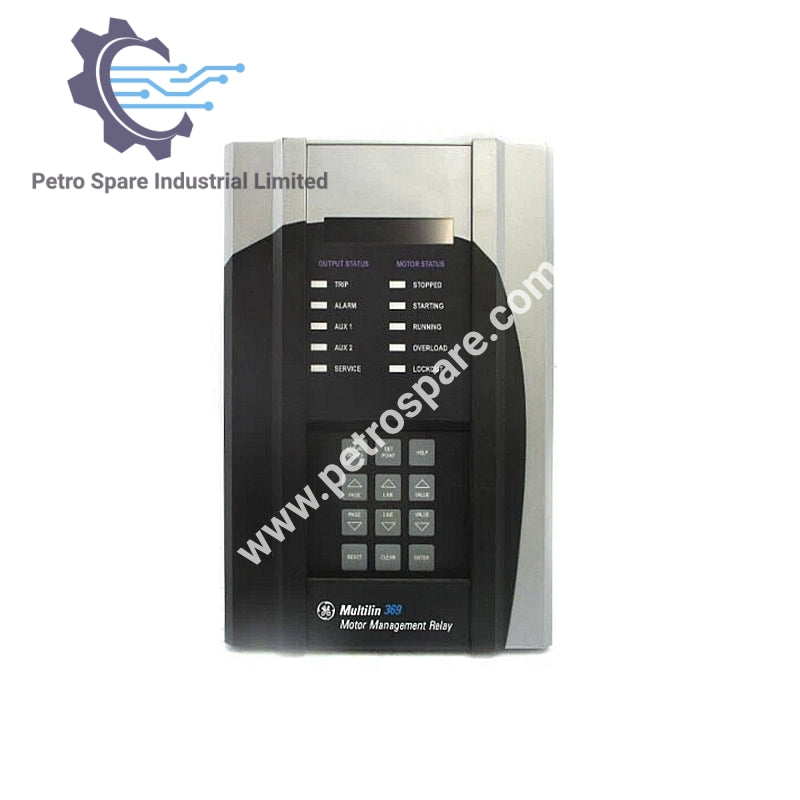

369-HI-R-M-0-0-0-E یک رله مدیریت موتور از سری Multilin 369 شرکت GE است که برای حفاظت و نظارت بر موتورهای سه‌فاز با قابلیت‌های تشخیص و اندازه‌گیری پیشرفته طراحی شده است.

شکست پیکربندی

• HI: محدوده توان کنترل 50–300 ولت DC / 60–265 ولت AC

• R: شامل 12 ورودی RTD داخلی

• M: مجهز به بسته اندازه‌گیری اختیاری

• 0: بدون پورت ارتباط فیبر نوری

• 0: بدون رابط‌های پروتکل اختیاری

• 0: بدون بهبودهای محیطی سخت

• E: تشخیص پیشرفته با صفحه نمایشی بهبود یافته

ورودی‌های جریان فاز

• ورودی CT (نامی): ثانویه 1 آمپر و 5 آمپر

• بازه اولیه CT: 1 تا 5000 آمپر

• بازه اندازه‌گیری (50/60 هرتز): 0.05 تا 20 × آمپر اولیه CT

• بازه اندازه‌گیری (فرکانس متغیر): 0.1 تا 20 × آمپر اولیه CT

• حد کامل مقیاس: 20 × آمپر اولیه CT یا حداکثر 65535 آمپر

• بازه فرکانس: 20 تا 100 هرتز

• تبدیل سیگنال: RMS واقعی، 1.04 میلی‌ثانیه/نمونه

---
