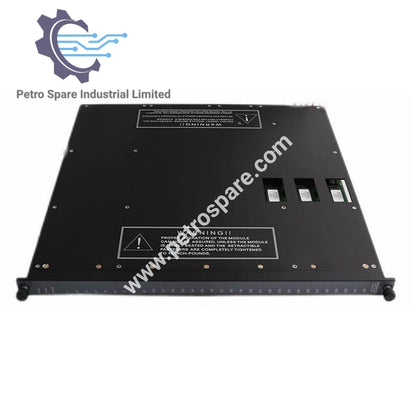

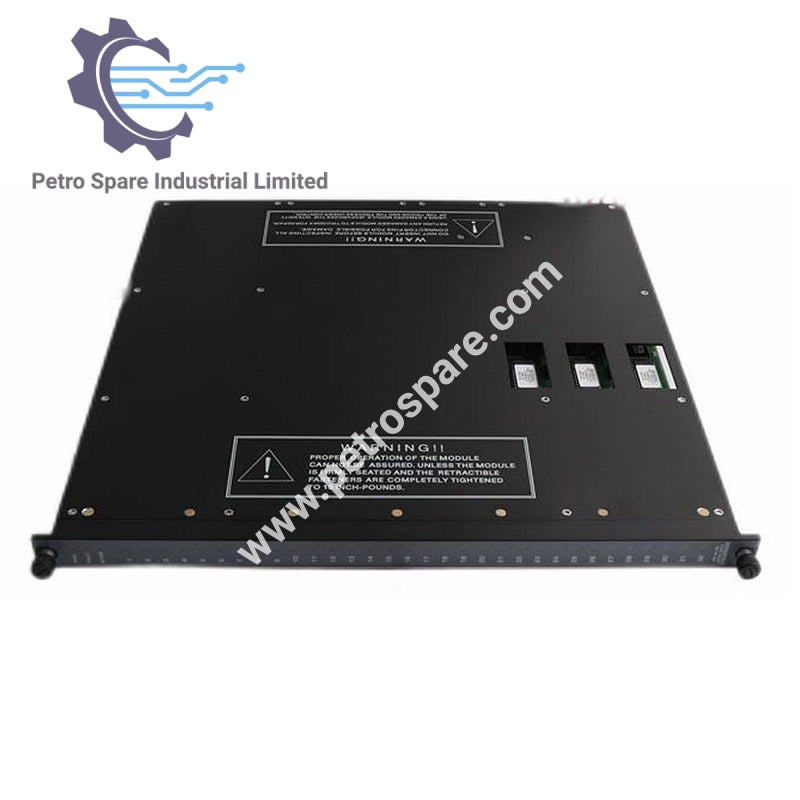

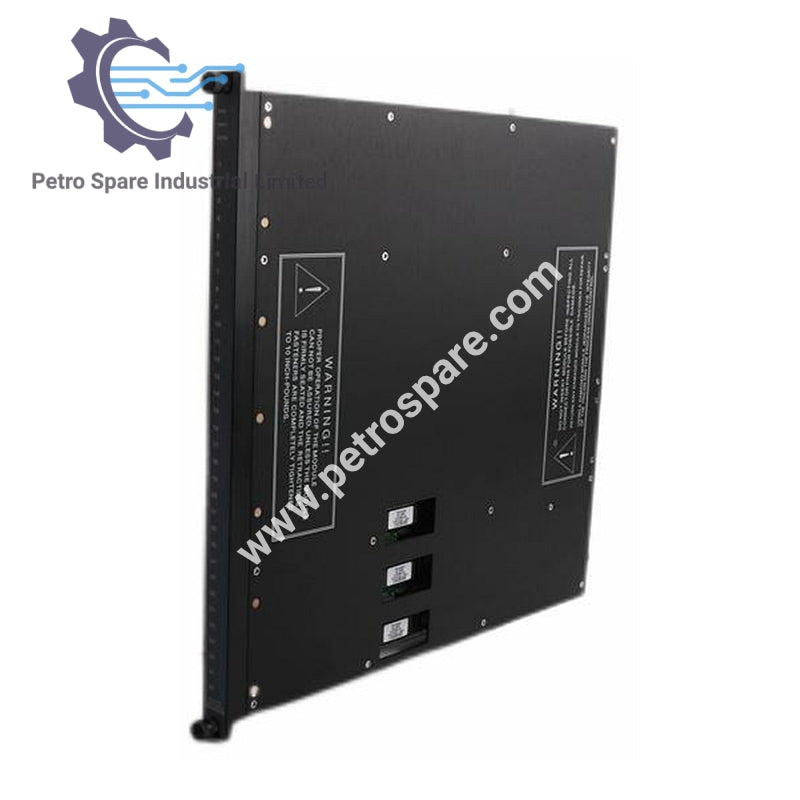

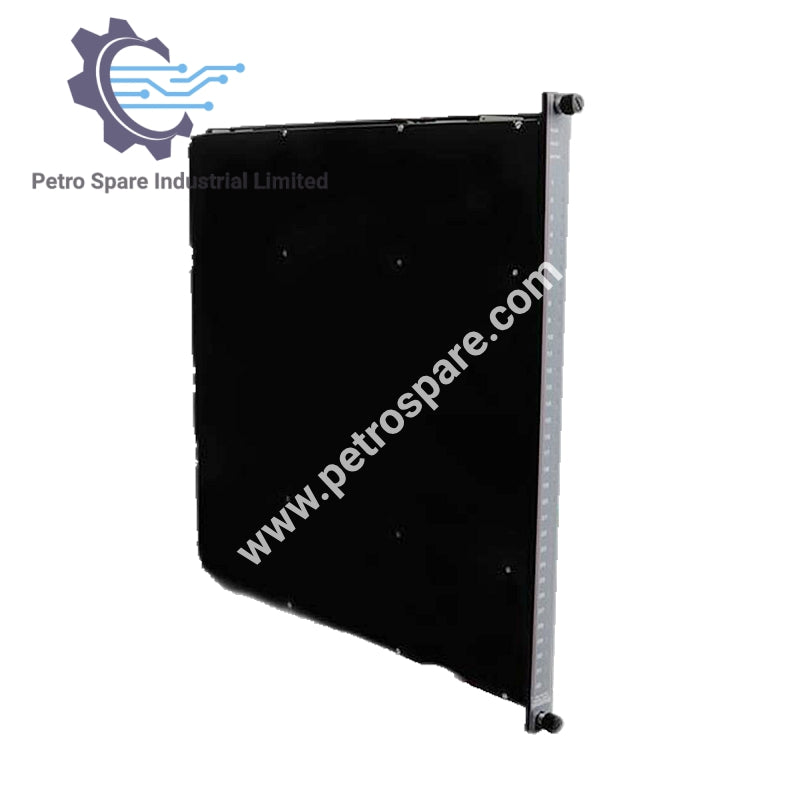

3502E

بررسی اجمالی

• شماره محصول: 3502E
• برند: Triconex
• نوع: ماژول ورودی دیجیتال TMR

جزئیات ورودی

• ولتاژ: 48 VAC/VDC
• نقاط: 32، مشترک در گروه‌های 8 تایی
• محدوده AC/DC: 35-95 VAC/VDC
• فرکانس: DC یا 47-63 هرتز
• حداکثر ولتاژ: 95 VAC/VDC

سوئیچینگ و تأخیر

• سطح سوئیچینگ:
• • خاموش به روشن: > 32 VAC/VDC
  • روشن به خاموش: < 11 VAC/VDC
• جریان روشن شدن: 6-9 میلی‌آمپر
• هیسترزیس: 7 VAC/VDC
• تأخیر ورودی:
  • خاموش به روشن: < 8 میلی‌ثانیه
  • روشن به خاموش: < 15 میلی‌ثانیه

ایزولاسیون و تشخیص

• ایزولاسیون نقطه: 1500 VDC
• امپدانس ورودی: > 2.9 کیلو اهم
• شاخص‌های تشخیصی:
• • وضعیت ورودی: 1 برای هر نقطه
  • وضعیت ماژول: PASS، FAULT، ACTIVE
  • تست گیر کردن: روشن

• کد رنگ: قرمز تیره

---
