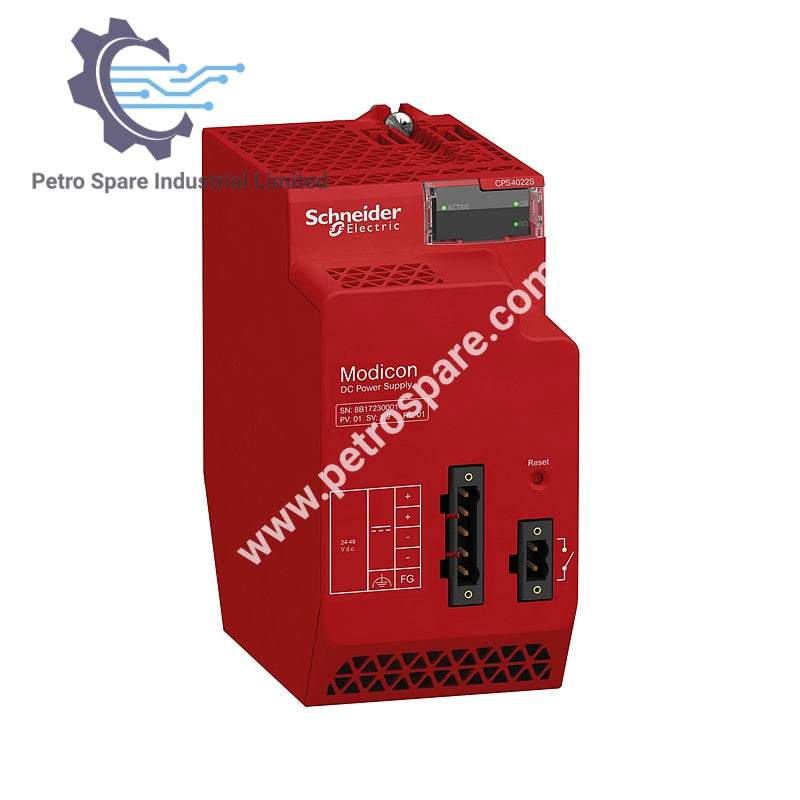

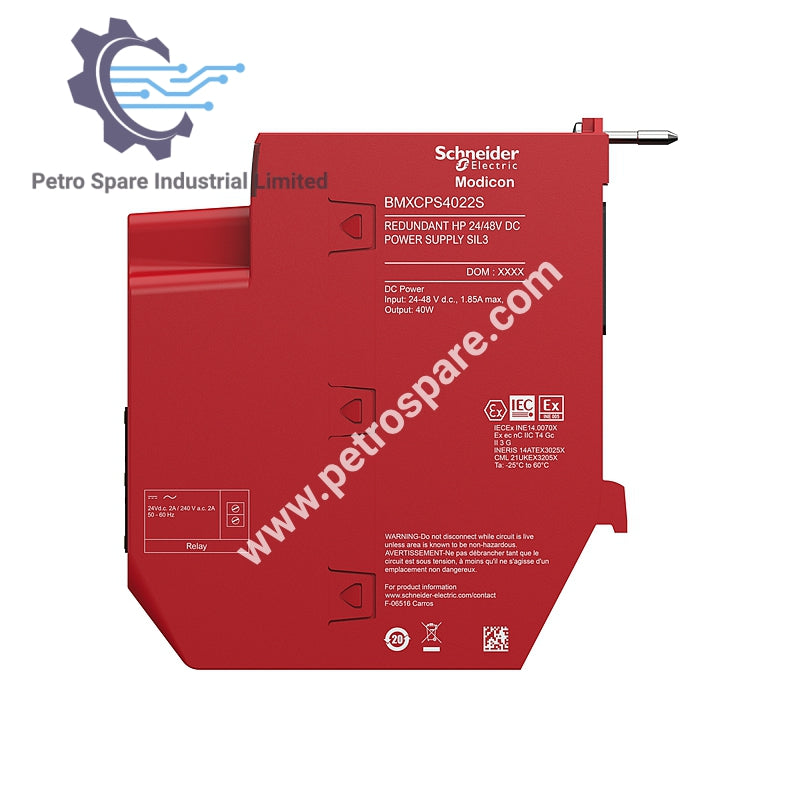

BMXCPS4022S

توضیحات

ماژول منبع تغذیه DC افزونه BMXCPS4022S برای Modicon X80 است که از ورودی 24–48 ولت DC پشتیبانی می‌کند و برای محیط‌های صنعتی حساس به ایمنی و سخت طراحی شده است.

محدوده ورودی

• محدوده ولتاژ: 18–62.4 ولت DC

• جریان ورودی: 1.9 آمپر در 24 ولت، 1 آمپر در 48 ولت

• جریان لحظه‌ای: 60 آمپر در 24 ولت / 48 ولت

• انرژی فعال‌سازی: 1 A²·s در 24 ولت، 3 A²·s در 48 ولت

ظرفیت خروجی

• خروجی 3.3 ولت DC: 5 آمپر

• خروجی 24 ولت DC: 1.67 آمپر

• تلفات توان: 8.5 وات

جزئیات حفاظت

• فیوز اولیه: داخلی، غیرقابل دسترسی

• حفاظت‌های ثانویه: اضافه بار، اضافه ولتاژ، اتصال کوتاه

• مقاومت عایقی: ≥ 100 مگااهم

• مقاومت دی‌الکتریک: 1500 ولت

نمایشگرها و کنترل‌ها

• LEDها: وجود ولتاژ، افزونگی OK، وضعیت توان

• راه‌اندازی مجدد: دکمه فشاری RESET

تنظیمات اتصال

• رله هشدار: کانکتور 2 پین

• ورودی توان: کانکتور 5 پین با زمین حفاظتی

• طول کابل: تا 10 متر (1.5 میلی‌متر مربع)، 15 متر (2.5 میلی‌متر مربع)

مشخصات محیطی

• دمای عملیاتی: -25 تا 60 درجه سانتی‌گراد

• دمای ذخیره‌سازی: -40 تا 85 درجه سانتی‌گراد

• رطوبت: 5–95٪ بدون تراکم

• ارتفاع: تا 2000 متر، کاهش عملکرد تا 5000 متر

• پوشش: هم‌پوشانی

ویژگی‌های فیزیکی

• مقاومت در برابر شوک: 15 gn

• مقاومت در برابر لرزش: 3 gn

• وزن: 0.81 کیلوگرم (1.79 پوند)

---
