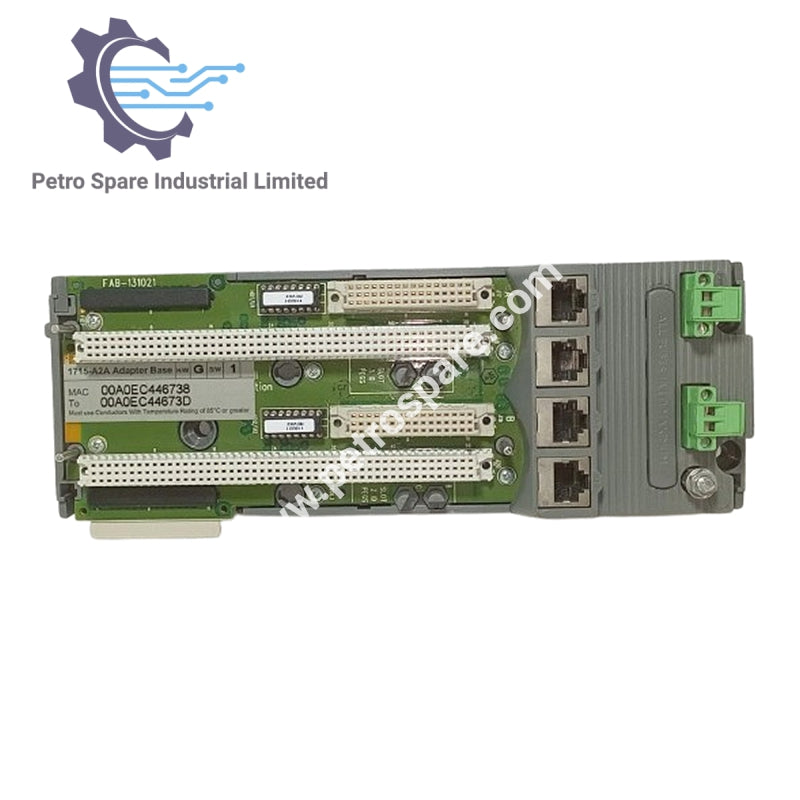

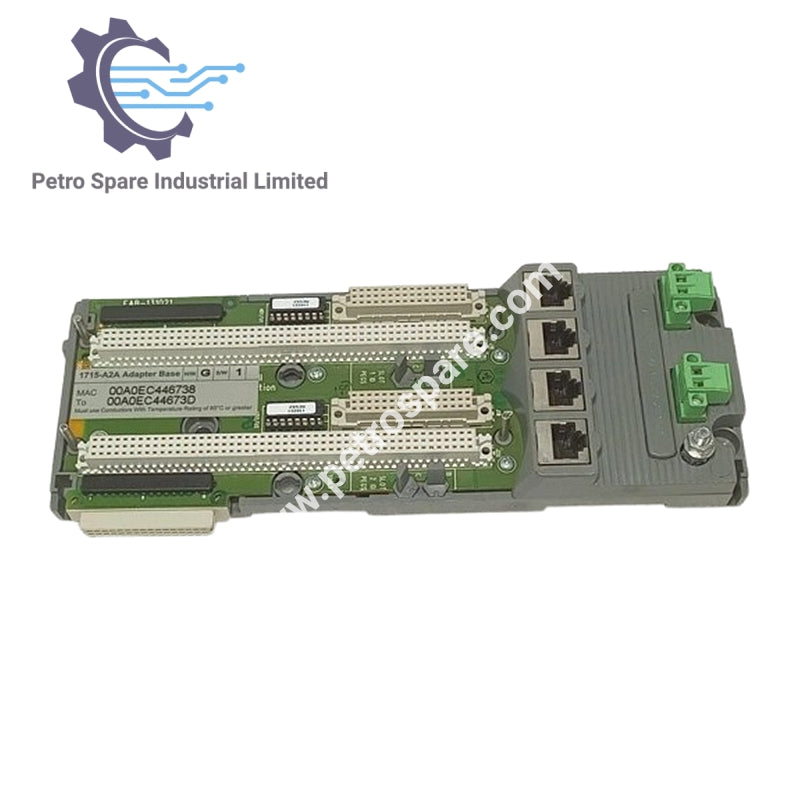

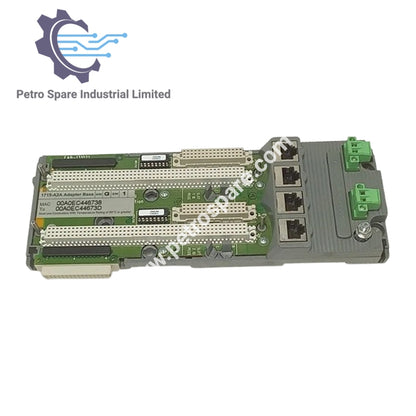

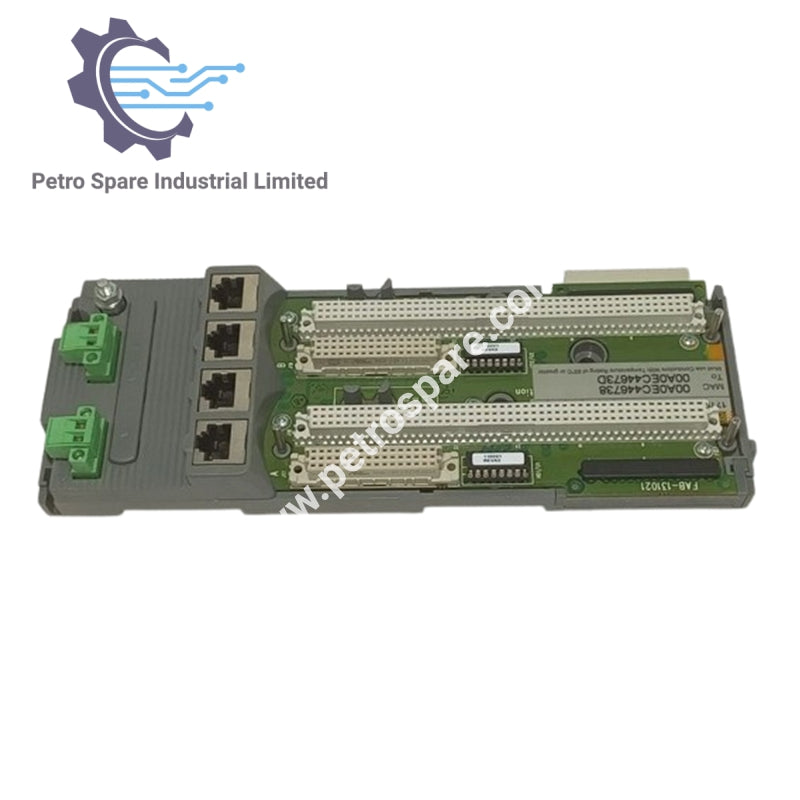

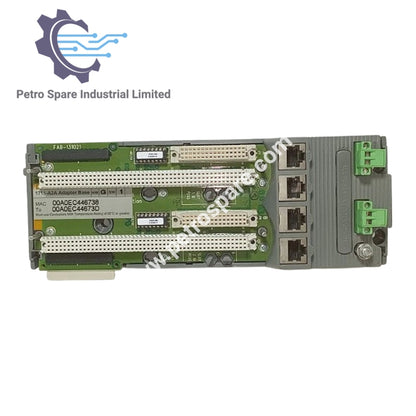

1715-A2A

بررسی اجمالی

از  1715-A2A  از Allen-Bradley یک پایه آداپتور اترنت ورودی/خروجی افزونه ۲ اسلات برای برنامه‌های کنترل ControlLogix با تحمل خطا است.

پشتیبانی ماژول و توان

• ماژول‌های پشتیبانی شده: تا ۲۴ برای هر جفت آداپتور

• جریان بک‌پلین 1715-AENTR: ۳۸۰ میلی‌آمپر در ۱۸–۳۲ ولت DC

• توان ورودی 1715-A2A: حداکثر کل ۱۰.۴ آمپر / حداکثر ۴۰۰ میلی‌آمپر برای هر اسلات در ۱۸–۳۲ ولت DC

• توان ماژول ورودی/خروجی (برنامه‌های تحمل خطا): <۳.۲ آمپر

• تلفات توان: حداکثر ۸ وات برای هر آداپتور

عایق و ایمنی

• ولتاژ عایق: ۵۰ ولت پیوسته، عایق‌بندی پایه

• پورت‌های اترنت: عایق شده به بک‌پلین و پورت‌های توان DC؛ بدون عایق بین پورت‌های اترنت جداگانه

• پورت‌های توان DC: بدون عایق بین پورت‌ها

• تست شده نوع: ۵۰۰ ولت AC به مدت ۶۰ ثانیه

• فیوز: ۴ آمپر، ۱۲۵ ولت، نوع T

مشخصات فیزیکی و سیم‌کشی

• وزن واحد پایه: ۲۸۳ گرم (۹.۹۸ اونس)

• وزن ماژول 1715-AENTR: ۴۲۰ گرم (۱۴.۸۲ اونس)

• دسته‌بندی سیم‌کشی: ۲ برای پورت‌های توان، ۲ برای پورت‌های ارتباطی

• سایز سیم اتصال توان DC: ۲.۵ میلی‌متر مربع (۱۲ AWG) تک‌رشته/چند‌رشته، درجه حرارت ≥۸۵ درجه سانتی‌گراد، طول برش ۷ میلی‌متر

• سایز سیم اتصال زمین: حداقل ۴ میلی‌متر مربع (۱۰ AWG)

---
