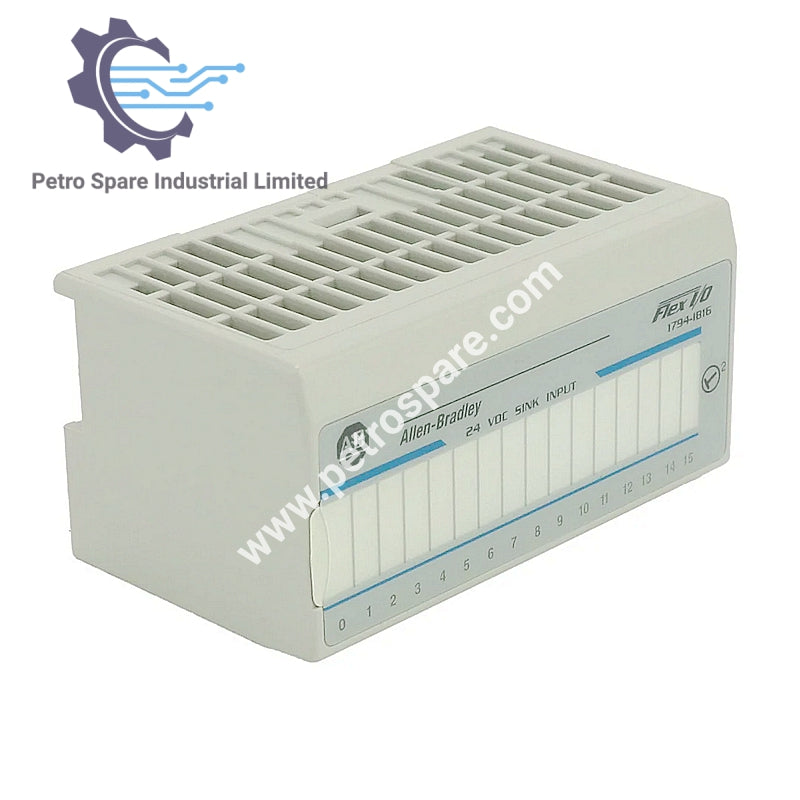

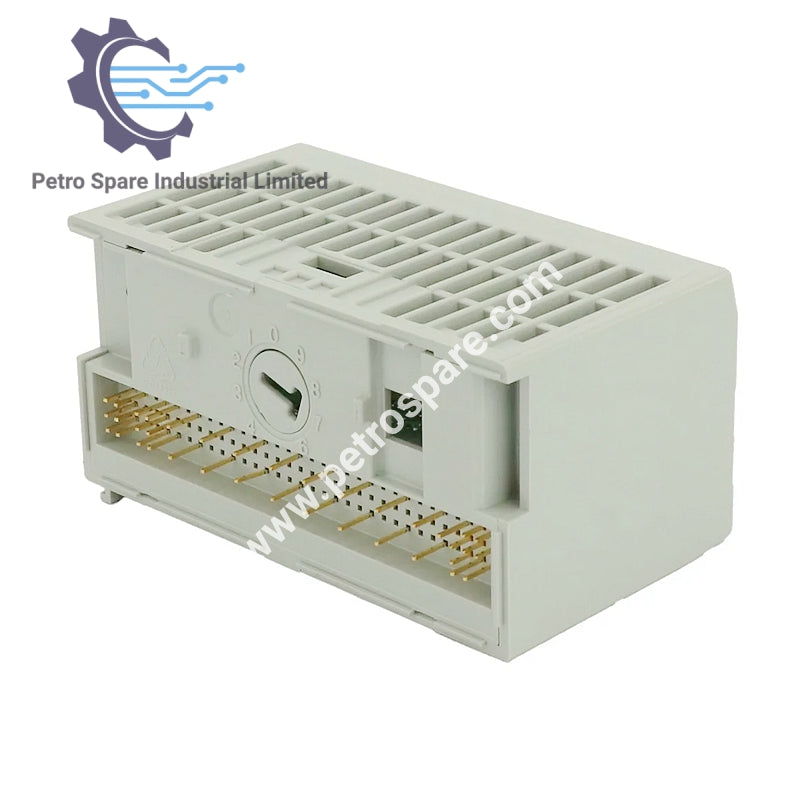

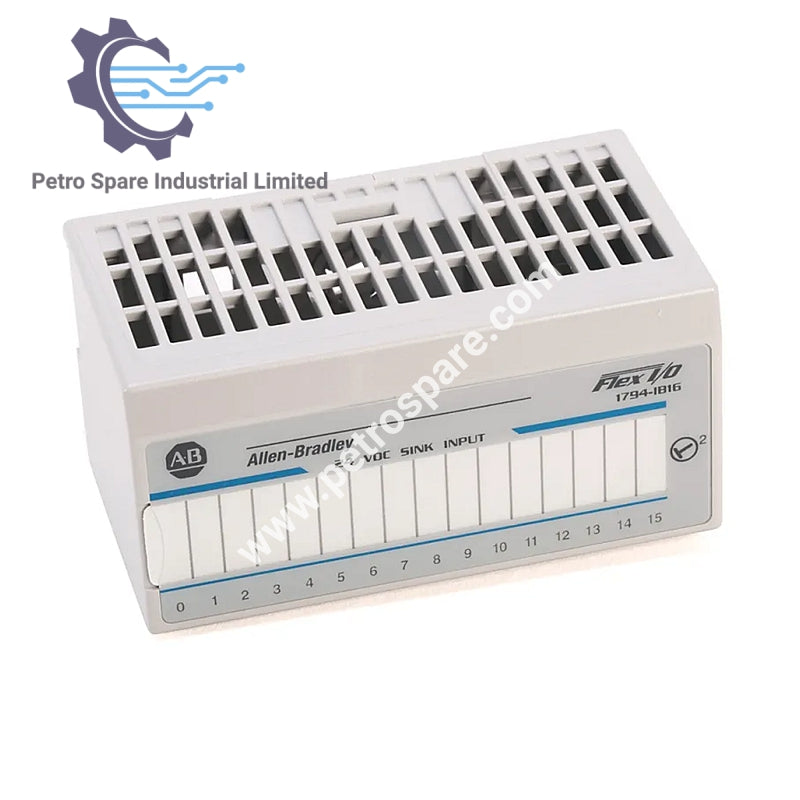

1794-IB16

بررسی اجمالی

• سازنده: Rockwell Automation
• برند: Allen-Bradley
• شماره قطعه/کاتالوگ: 1794-IB16
• نوع محصول: ماژول ورودی دیجیتال FLEX I/O

مشخصات

• ورودی‌ها: 16، جریان جذب‌کننده
• ولتاژ حالت روشن:
  • حداقل: 10 ولت DC
  • اسمی: 24 ولت DC
  • حداکثر: 31.2 ولت DC
• جریان حالت روشن:
  • حداقل: 2.0 میلی‌آمپر
  • اسمی: 8.0 میلی‌آمپر
  • حداکثر: 12.0 میلی‌آمپر
• ولتاژ حالت خاموش: حداکثر 5.0 ولت DC
• جریان حالت خاموش: حداکثر 1.5 میلی‌آمپر
• امپدانس ورودی اسمی: 4.6 کیلو اهم
• ولتاژ ایزولاسیون:
  • 50 ولت (مداوم)، نوع عایق‌بندی پایه
  • آزمایش شده در 707 ولت DC به مدت 60 ثانیه بین سمت میدان و سیستم
• جریان Flexbus: 30 میلی‌آمپر @ 5 ولت DC
• توان تلف شده: حداکثر 6.1 وات @ 31.2 ولت DC
• تلفات حرارتی: حداکثر 20.8 BTU/hr @ 31.2 ولت DC
