1794-ADN

توضیحات

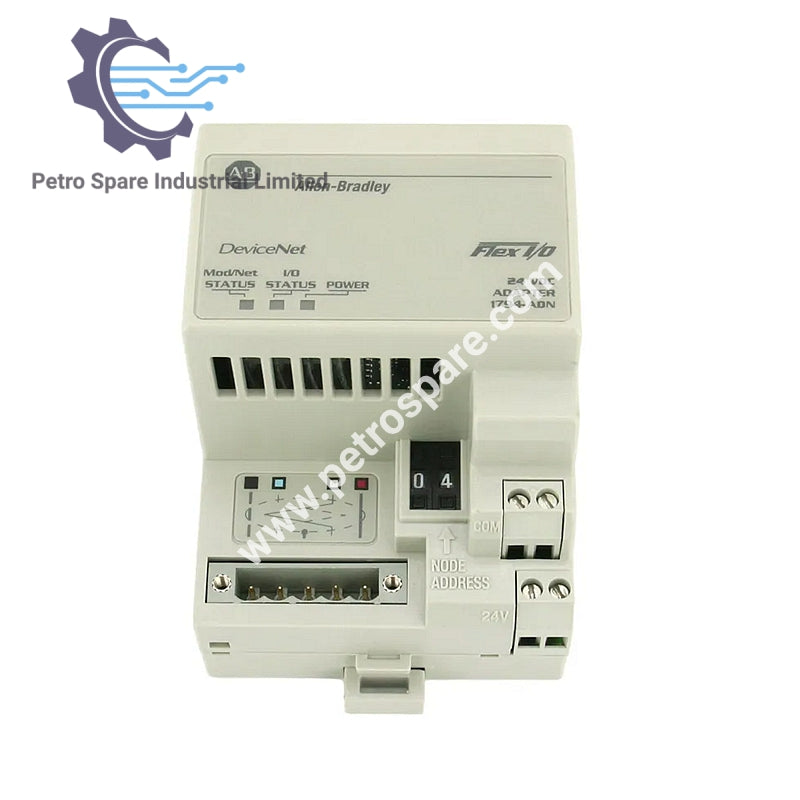

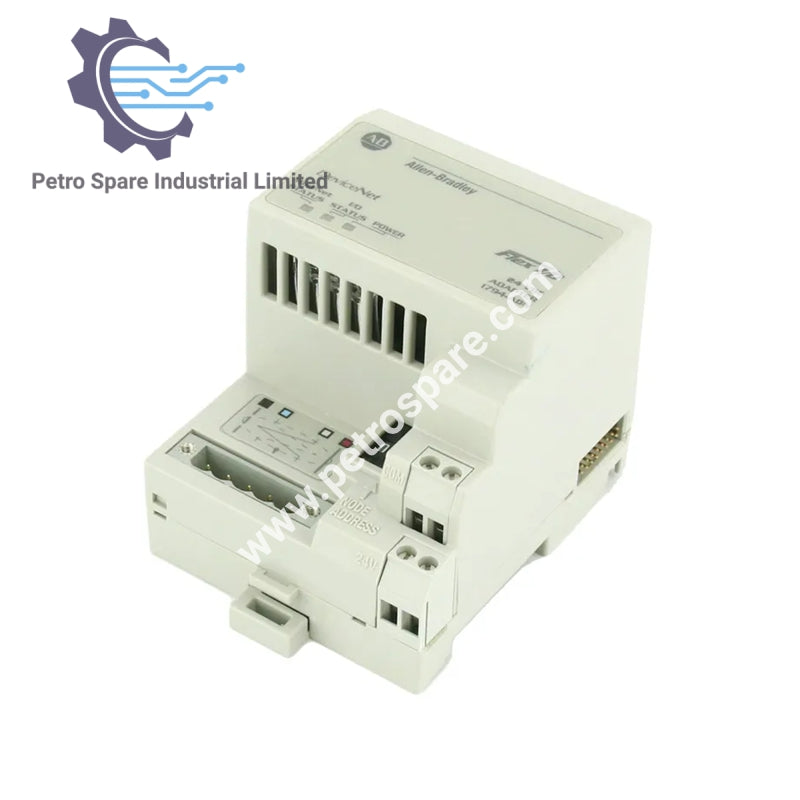

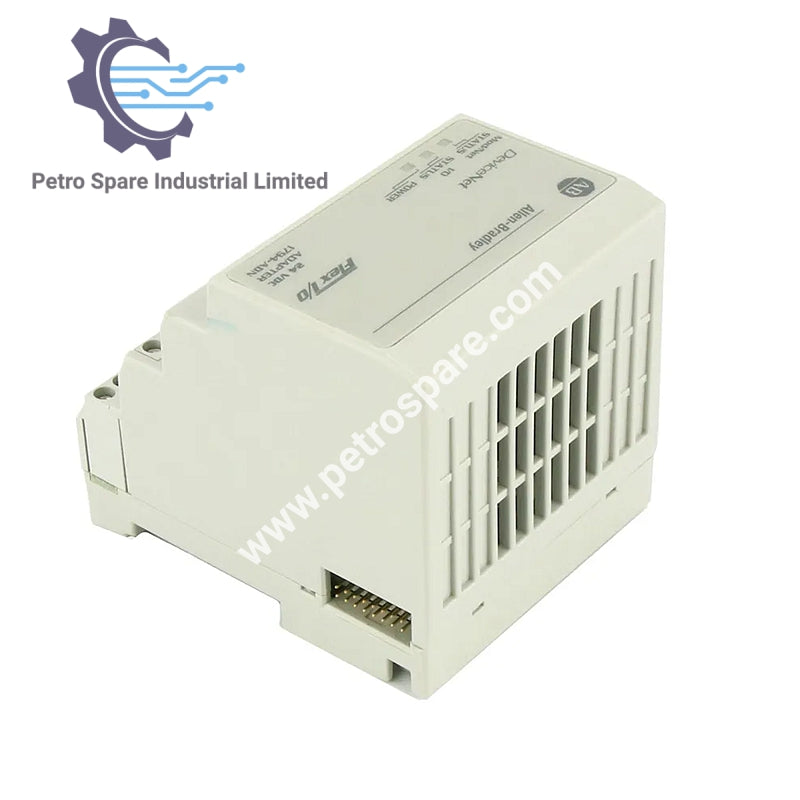

Allen-Bradley 1794-ADN یک ماژول آداپتور DeviceNet است که برای شبکه‌سازی انعطاف‌پذیر دستگاه‌ها با گزینه‌های ارتباطی پرسرعت طراحی شده است.

ارتباطات

• پورت ارتباطی: یک (1) DeviceNet

• سرعت انتقال داده:

• 125KB

• 250KB

• 500KB

• شاخص‌ها:

• وضعیت Mod/Net: قرمز/سبز

• وضعیت I/O: قرمز/سبز

نصب و سیم‌کشی

• نصب: ریل DIN؛ نصب روی پنل

• کابل DeviceNet: Belden YR-29832 یا معادل آن

• سایز سیم:

• حداکثر سیم رشته‌ای 12 gauge

• حداکثر عایق 3/64 اینچ (1.2 میلی‌متر)

شرایط محیطی

• دمای عملکرد: 0 تا 55 درجه سانتی‌گراد (32 تا 131 درجه فارنهایت)

• دمای ذخیره‌سازی: -40 تا 85 درجه سانتی‌گراد (-40 تا 185 درجه فارنهایت)

• لرزش: آزمایش شده 5 g در 10-500 هرتز طبق IEC 68-2-6

• ضربه عملیاتی: شتاب اوج 30 g، عرض پالس 11(+1) میلی‌ثانیه

مشخصات الکتریکی

• ولتاژ: 24 ولت DC

• دامنه ولتاژ ورودی: 19.2 تا 31.2 ولت DC

• جریان خروجی Flexbus: حداکثر 640 میلی‌آمپر در 5 ولت DC

• ولتاژ ایزولاسیون: ۵۰ ولت پیوسته

• مصرف توان: حداکثر 90 میلی‌آمپر

• تلفات توان: حداکثر 7.6 وات در 19.2 ولت DC

• نرخ ارتباط: 125KB-500KB

---
