1771-OW

بررسی اجمالی

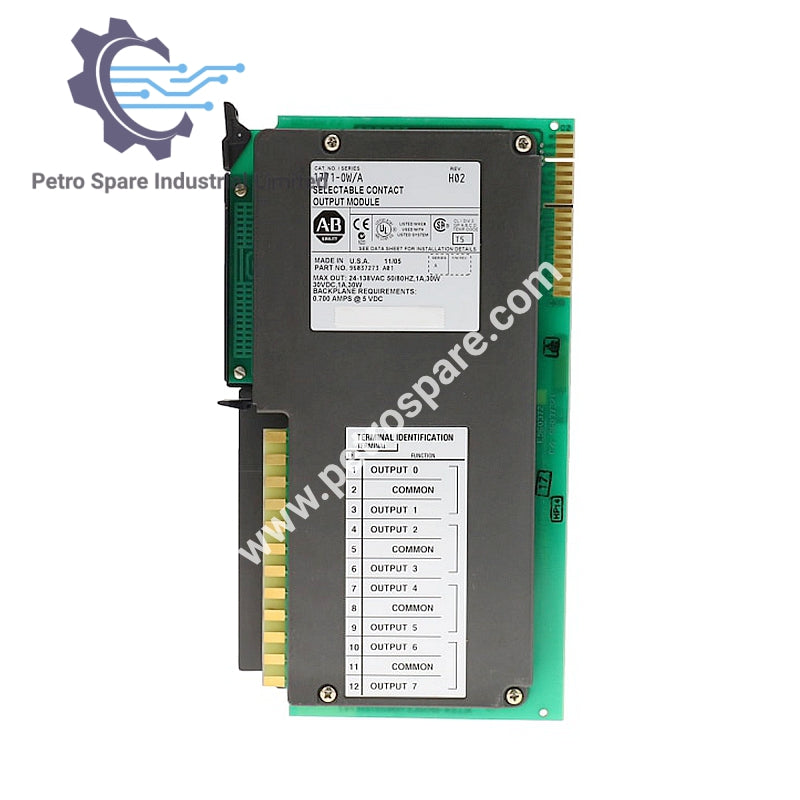

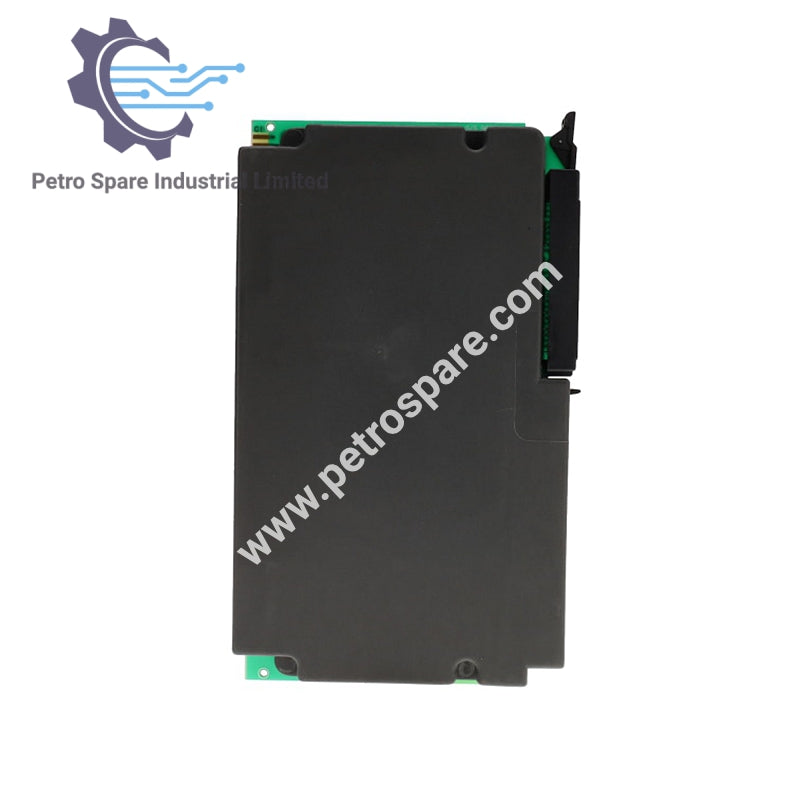

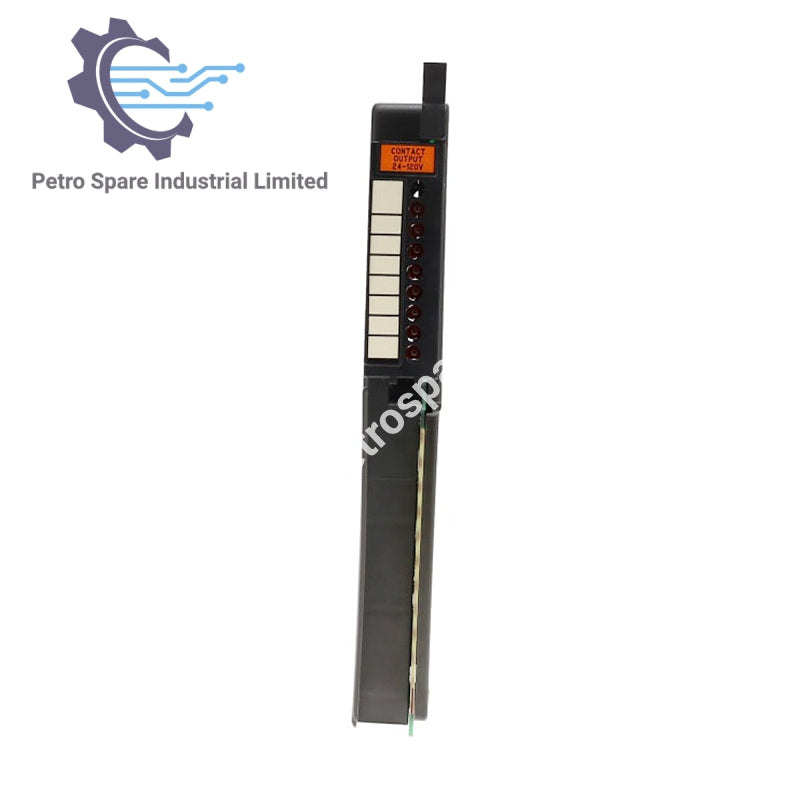

ماژول خروجی کنتاکت انتخابی Allen-Bradley 1771-OW برای سیستم‌های PLC-5 است که کنترل خروجی دیجیتال ۸ کاناله را برای کاربردهای صنعتی فراهم می‌کند.

مشخصات خروجی

• خروجی‌ها در هر ماژول: ۸ (۴ گروه ۲ تایی)

• ولتاژ نامی: ۲۴–۱۳۸ ولت AC RMS، ۲۴–۱۲۵ ولت DC

• جریان نامی: ۱ آمپر برای هر خروجی (حداکثر)

• جریان جهش: حداکثر ۱ آمپر برای هر خروجی

• توان نامی: DC: ۳۰ وات برای هر خروجی (مقاومتی)، AC: ۳۰ وات برای هر خروجی (مقاومتی)

• بار حداقل کنتاکت: DC: ۱۰ میلی‌آمپر @ ۲۴ ولت، AC: ۱۰ میلی‌آمپر @ ۲۴ ولت

• زمان عملکرد/آزادسازی: حداکثر ۵ میلی‌ثانیه

• زمان برگشت: حداکثر ۱ میلی‌ثانیه

• فرکانس سوئیچینگ: حداکثر ۱۰ هرتز

توان و بک‌پلین

• تلفات توان: ۳.۳–۳.۷ وات

• تلفات حرارتی: ۱۱.۳–۱۲.۶ BTU/hr

• جریان بک‌پلین: حداکثر ۷۰۰ میلی‌آمپر

سیم‌کشی و اتصالات

• سایز سیم: حداکثر ۱۴ AWG رشته‌ای، حداکثر عایق ۳/۶۴ اینچ

• موقعیت‌های کلیدگذاری: بین ۶–۸ و ۱۶–۱۸

• بازوی سیم‌کشی میدانی: 1771-WD

شرایط محیطی

• دمای کاری: ۰–۶۰ درجه سانتی‌گراد

• دمای نگهداری: -۴۰–۸۵ درجه سانتی‌گراد

• رطوبت نسبی: ۵–۹۵٪ (بدون تراکم)

---
