1771-OGD

بررسی محصول

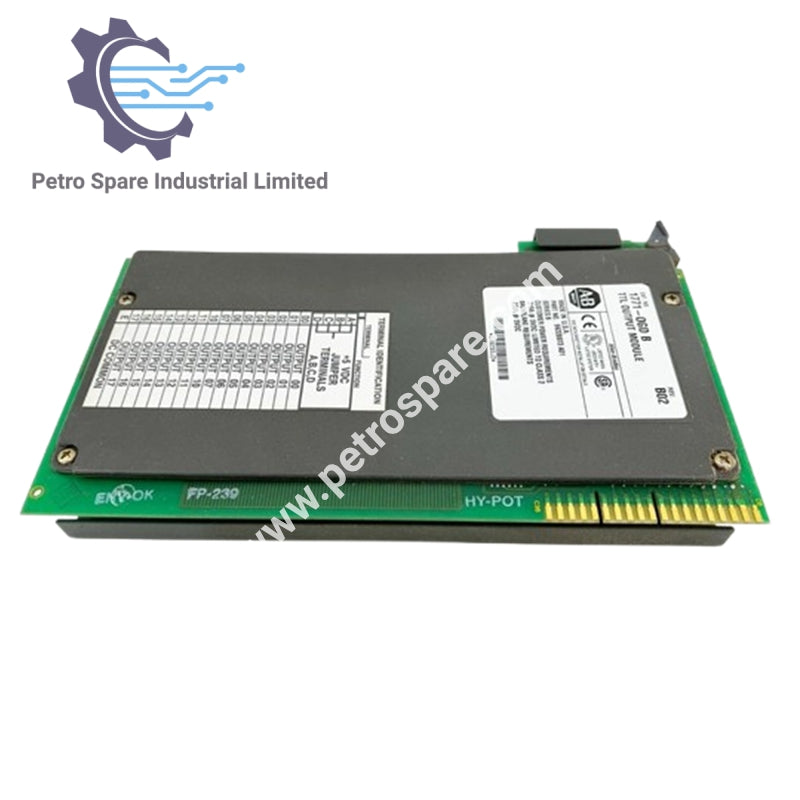

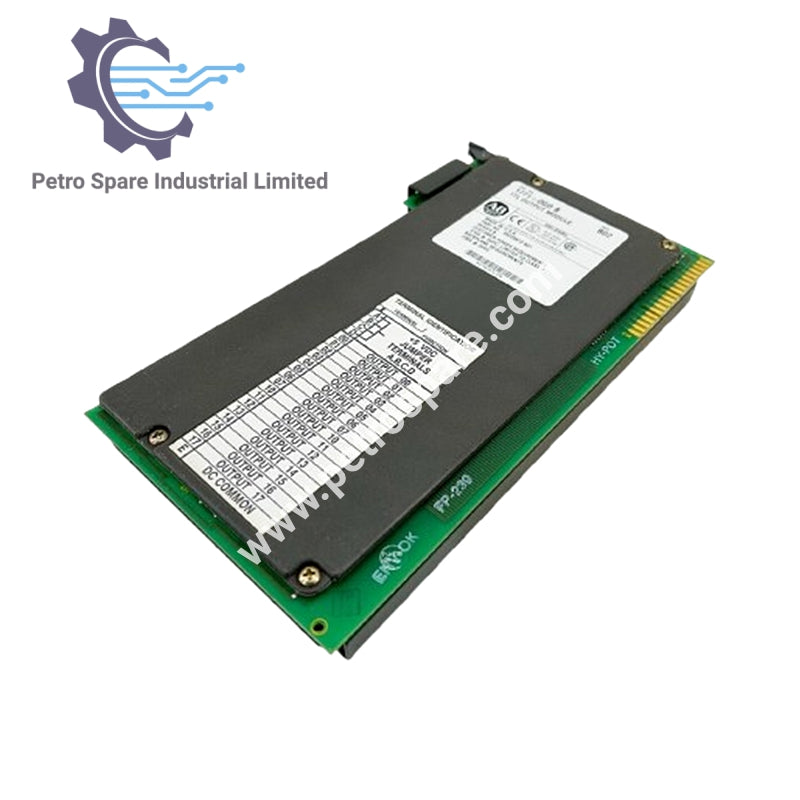

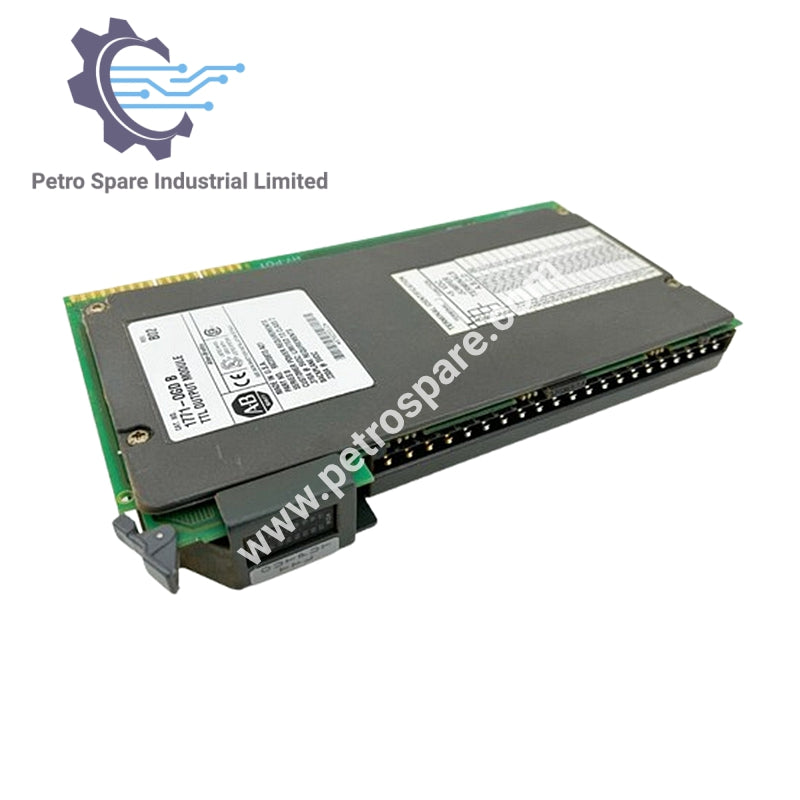

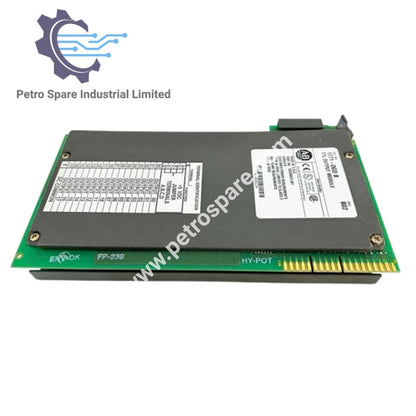

ماژول خروجی TTL Allen-Bradley 1771-OGD برای شاسی ورودی/خروجی 1771 است که خروجی‌های دیجیتال 16 کاناله برای اتوماسیون صنعتی فراهم می‌کند.

مشخصات ماژول

• خروجی‌ها در هر ماژول: 16

• مکان ماژول: سری A یا B (1771-A1B, A2B, A3B, A3B1, A4B) و شاسی ورودی/خروجی AM1, AM2

• دامنه ولتاژ خروجی:

• روشن: 2.0–5.25 ولت DC

• خاموش: -0.2–0.8 ولت DC

• منطق معکوس نیز پشتیبانی می‌شود

• حداکثر جریان خروجی: منبع 1 میلی‌آمپر، مصرف 20 میلی‌آمپر

• ولتاژ تغذیه مشتری: 5 ولت DC ±0.25 ولت

• جریان تغذیه مشتری در هر ماژول: حداکثر 310 میلی‌آمپر

• تاخیر سیگنال خروجی: <1 میلی‌ثانیه

• اتلاف توان: 1.0–2.8 وات

• اتلاف حرارتی: 3.4–9.5 BTU/ساعت

• جریان بک‌پلین: حداکثر 230 میلی‌آمپر

• ولتاژ ایزولاسیون: آزمایش شده در 1500 ولت AC به مدت 1 ثانیه

شرایط محیطی

• دمای کاری: 0–60 درجه سانتی‌گراد

• دمای ذخیره‌سازی: -40–85 درجه سانتی‌گراد

• رطوبت نسبی: 5–95% (بدون تراکم)

سیم‌کشی و اتصالات

• اندازه سیم: تا 14 AWG رشته‌ای، حداکثر عایق 3/64 اینچ

• کابل: شیلددار (Belden 8761)

• فیوز: 0.5 آمپر، 250 ولت، نوع عادی

• شماره کاتالوگ بازوی سیم‌کشی: 1771-WH

• گشتاور پیچ بازوی سیم‌کشی: 7–9 اینچ-پوند

• موقعیت‌های کلیدگذاری: بین 16–18 و 26–28

---
