1769-IF16V

بررسی اجمالی

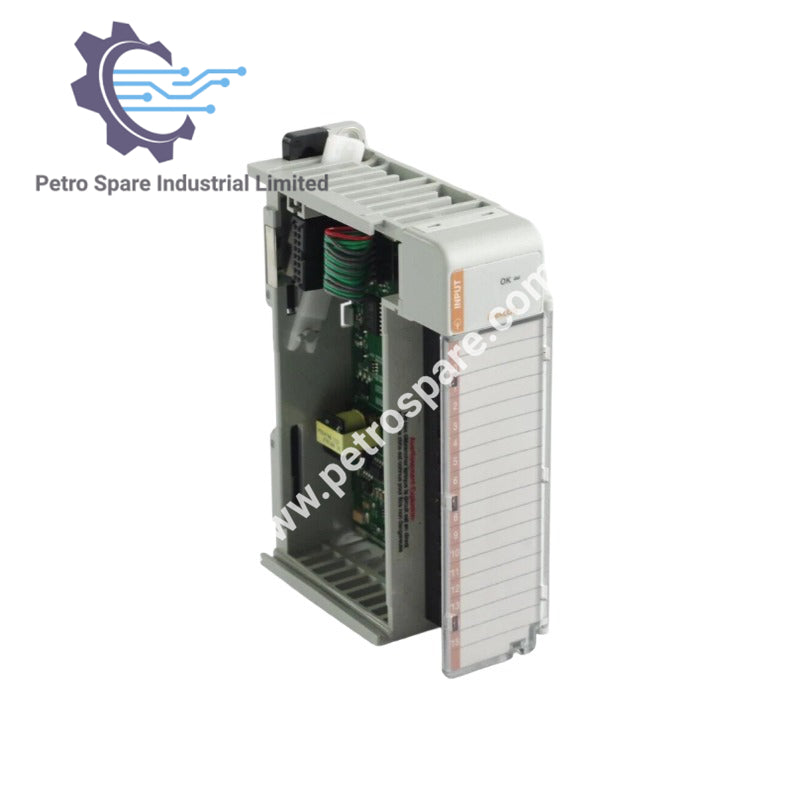

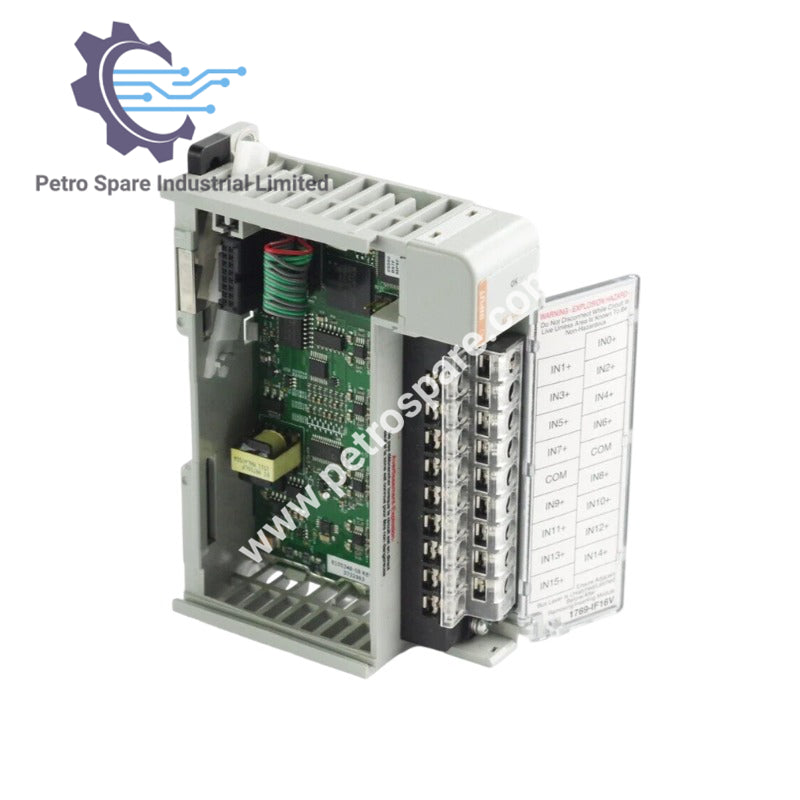

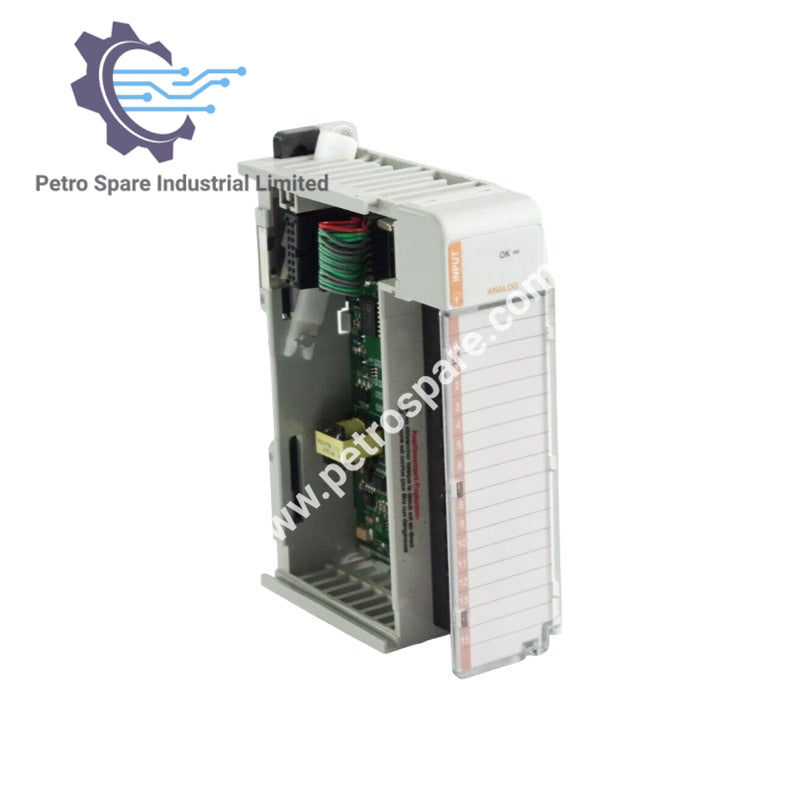

ماژول ورودی ولتاژ آنالوگ 16 نقطه‌ای 1769-IF16V Allen-Bradley CompactLogix یک ماژول ورودی آنالوگ با چگالی بالا است که برای ارائه اندازه‌گیری دقیق ولتاژ و تشخیص عیب برای کنترل‌کننده‌های CompactLogix و MicroLogix 1500 طراحی شده است.

پیکربندی ورودی

• تعداد ورودی‌ها: 16 کانال تک‌انتهایی

• نوع ورودی: ورودی آنالوگ

• دامنه ولتاژ سیگنال ورودی: ±10.5 V DC، -0.5…10.5 V DC، -0.5…5.25 V DC، 0.5…5.25 V DC

• دامنه‌های نرمال سیگنال ولتاژ: ±10 V DC، 0–10 V DC، 0–5 V DC، 1–5 V DC

• پیکربندی سیم‌کشی: تک‌انتهایی

ویژگی‌های عملکردی

• رزولوشن: 16 بیت (تک‌قطبی)، 15 بیت (دو قطبی)

• دقت: ±0.35% از کل مقیاس در 25 درجه سانتی‌گراد (77 درجه فارنهایت)

• مبدل آنالوگ به دیجیتال (ADC): سیگما-دلتا

• تشخیص کانال: گزارش بیت‌های بیش‌ازحد/کم‌ازحد، آلارم‌های فرآیند

مشخصات الکتریکی

• جریان بک‌پلین: 1.4 A در 24 V DC

• مصرف توان: 33.6 W

• تلفات توان: 7.5 W

• رتبه‌بندی فاصله منبع تغذیه: 8

• منابع تغذیه سازگار: 1769-PA2، 1769-PB2، 1769-PA4، 1769-PB4

مشخصات مکانیکی

• عرض اسلات: 1

• نوع محفظه: باز

• کابل پیشنهادی: Belden™ 8761 (شیلددار)

• محل قرارگیری ماژول: ریل DIN یا نصب روی پنل

• بلوک ترمینال قابل جدا شدن: 1756-TBCH؛ 1756-TBSH

---
