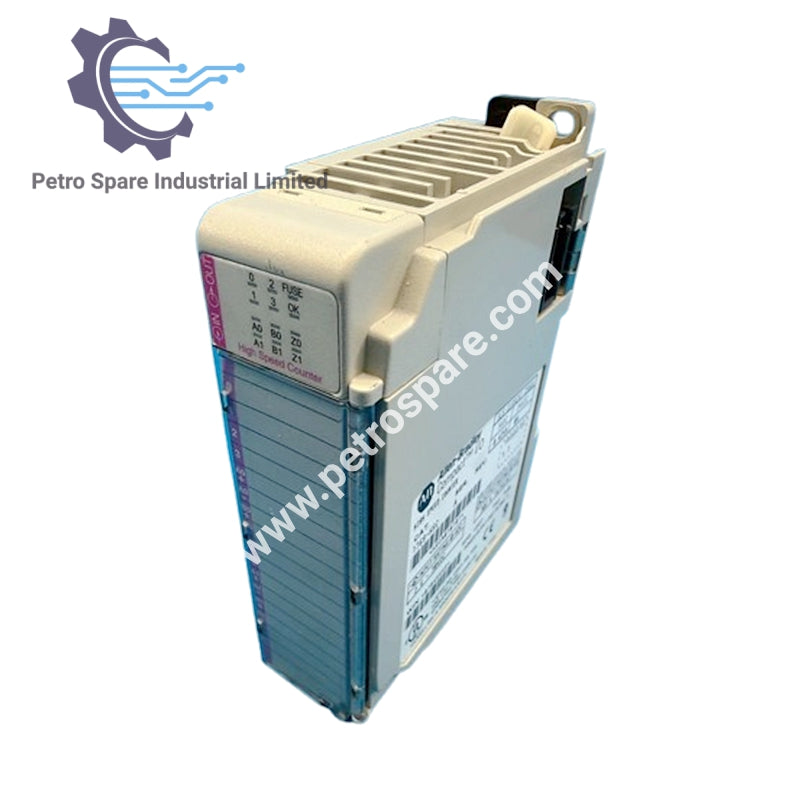

1769-HSC

بررسی اجمالی

Allen-Bradley 1769-HSC یک ماژول شمارنده سرعت بالا CompactLogix است که برای کاربردهای شمارش دقیق و کنترل حرکت طراحی شده است. این ماژول از ورودی‌های تفاضلی مربعی و خروجی‌های متعدد برای ادغام انعطاف‌پذیر در سیستم‌های اتوماسیون پشتیبانی می‌کند.

اطلاعات کلی

• مدل: 1769-HSC

• نوع: ماژول شمارنده سرعت بالا

• وزن: 0.44 پوند (0.20 کیلوگرم)

• محفظه: باز

ویژگی‌های ورودی و خروجی

• ورودی‌ها: 2 ورودی تفاضلی مربعی (ABZ)

• خروجی‌ها: مجموعاً 16 (4 فیزیکی، 12 مجازی)

• جریان حالت روشن: 1 آمپر به ازای هر نقطه، 4 آمپر به ازای هر ماژول

ویژگی‌های الکتریکی

• جریان کشیده شده از باس در 5.14 ولت DC: 425 میلی‌آمپر

• جریان کشیده شده از باس در 24 ولت DC: 0 میلی‌آمپر

• حداکثر جریان کشیده شده از باس: 5 میلی‌آمپر در 5 ولت DC

• جریان بک‌پلین: 1.4 آمپر در 24 ولت DC

• مصرف توان: 33.6 وات

• تلفات توان: 7.5 وات

• ولتاژ ایزولاسیون: 75 ولت پیوسته، عایق‌بندی تقویت‌شده

• آزمون نوع: 1200 ولت AC به مدت 2 ثانیه

نصب و سیم‌کشی

• حداکثر فاصله منبع تغذیه: حداکثر 4 ماژول فاصله از منبع تغذیه سیستم

• کابل پیشنهادی: کابل محافظ‌دار جداگانه، جفت‌پیچ‌خورده (طبق توصیه سازنده انکودر/سنسور)

• سایز سیم (سیم جامد): 0.32–2.1 میلی‌متر مربع (22–14 AWG) مسی، عایق 90 درجه سانتی‌گراد

• سایز سیم (سیم رشته‌ای): 0.32–1.3 میلی‌متر مربع (22–16 AWG) مسی، عایق 90 درجه سانتی‌گراد

شرایط محیطی

• دمای کاری: 0–60 درجه سانتی‌گراد

---
