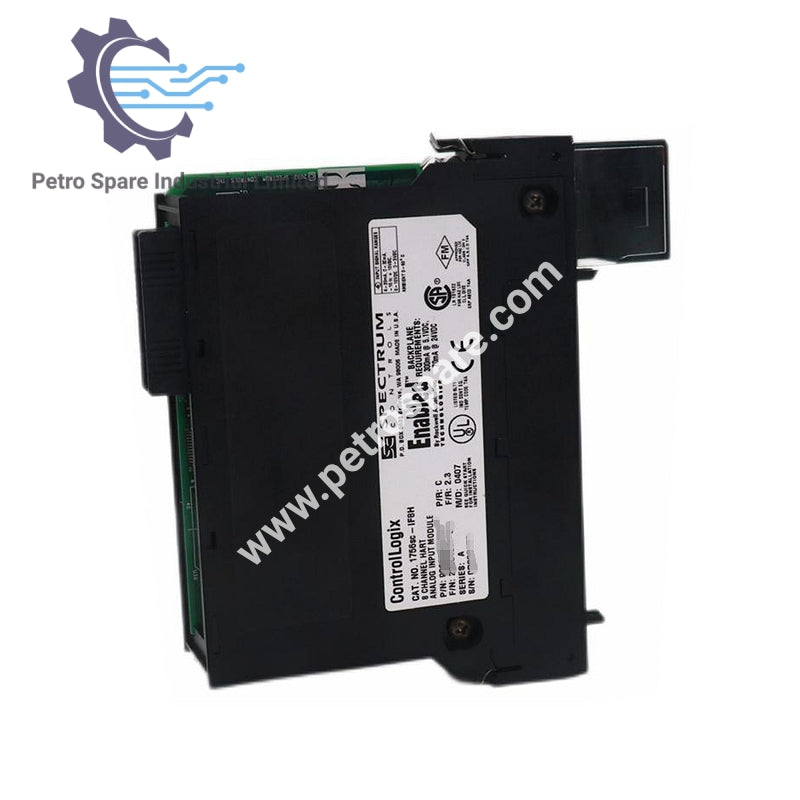

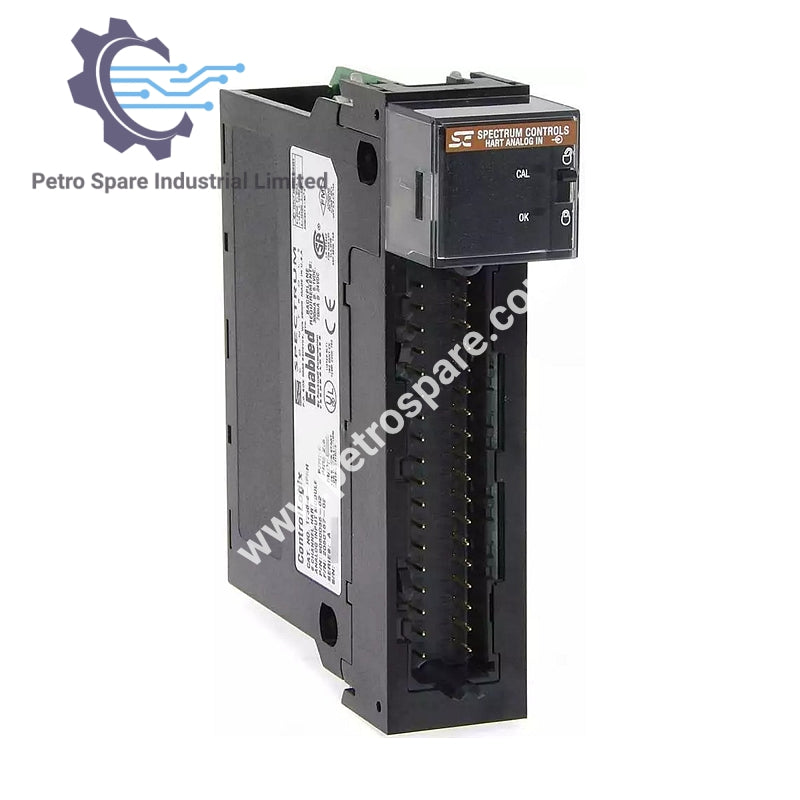

1756SC-IF8H

توضیحات

1756SC-IF8H 8 ورودی آنالوگ تفاضلی با عملکرد بالا برای ولتاژ یا جریان فراهم می‌کند که اندازه‌گیری‌های دقیق و قابلیت اطمینان در محیط‌های صنعتی ارائه می‌دهد.

اطلاعات کلی

• تعداد ورودی‌ها:

• 8 ورودی ولتاژ یا جریان تفاضلی

• محل ماژول:

• سازگار با شاسی ControlLogix یا ProcessLogix

مشخصات توان

• تأمین 5.1 ولت: 300 میلی‌آمپر

• تأمین 24 ولت: 70 میلی‌آمپر

توان و اتلاف حرارتی

• تبعیض توان:

• 3.21 وات (ولتاژ)

• 4.01 وات (جریان)

• تبعیض حرارتی:

• 11.0 BTU/hr (ولتاژ)

• 13.7 BTU/hr (جریان)

بازه‌های ورودی

• ولتاژ:

• ±10.25 ولت

• 0 تا 10.25 ولت

• 0 تا 5.125 ولت

• جریان:

• 0 تا 20.58 میلی‌آمپر

• 3.42 تا 20.58 میلی‌آمپر

فرمت داده

• نقطه شناور: IEEE 754، 32 بیت

امپدانس ورودی

• ولتاژ: > 1 MΩ

• جریان: 249Ω

ویژگی‌های اضافی

• زمان تشخیص مدار باز: 5 ثانیه

• حفاظت در برابر ولتاژ ورودی بیش از حد:

• 30 ولت DC (ورودی‌های ولتاژ)

• 8 ولت DC (ورودی‌های جریان)

---
