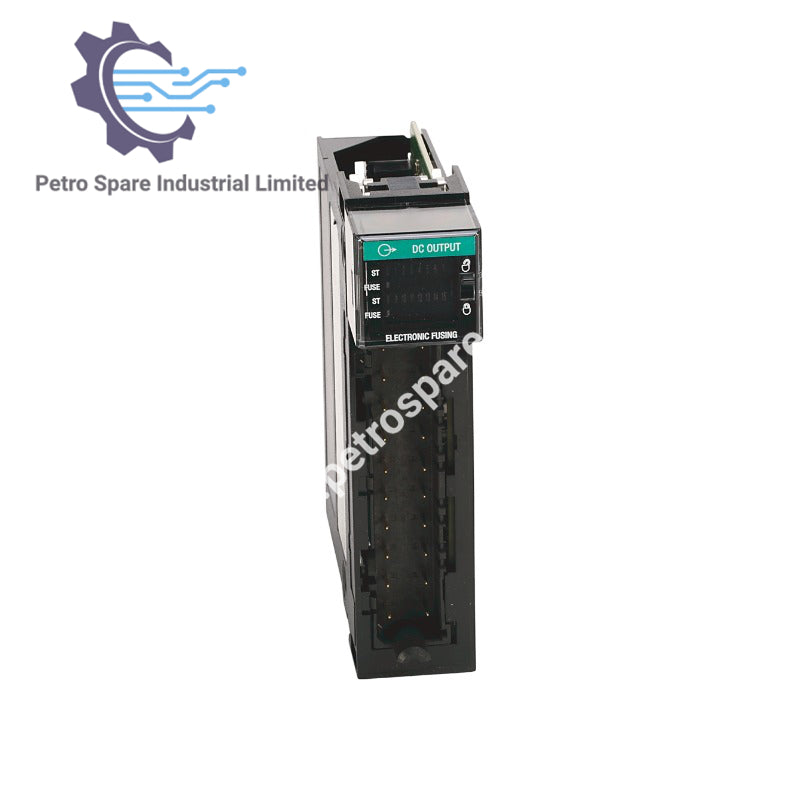

1756-OB16EK

بررسی کلی

• نوع محصول: ماژول خروجی دیجیتال DC
• مدل: 1756-OB16EK
• توضیحات: ماژول خروجی دیجیتال 16 نقطه‌ای با فیوز الکترونیکی، منبع 12/24V DC، 8 نقطه در هر گروه
• دسته ولتاژ: منبع 12/24V DC
• دامنه ولتاژ عملیاتی: 10…31.2V DC

مشخصات خروجی

• تعداد خروجی‌ها: 16 (فیوز الکترونیکی، 8 نقطه در هر گروه)
• حداکثر جریان نشتی در حالت خاموش به ازای هر نقطه: 1 mA
• حداکثر افت ولتاژ در حالت روشن: 400 mV DC @ 1 A
• حداکثر جریان به ازای هر نقطه: 1 A @ 60 °C
• حداکثر جریان به ازای هر ماژول: 8 A @ 60 °C
• جریان گذرا به ازای هر نقطه، معمولی: 2 A به مدت 10 ms، قابل تکرار هر 2 ثانیه @ 0 °C، 24V DC
• حداقل جریان بار: 3 mA به ازای هر نقطه

زمان تأخیر خروجی

• از خاموش به روشن: 70 میکروثانیه اسمی / حداکثر 1 میلی‌ثانیه
• از روشن به خاموش: 360 میکروثانیه اسمی / حداکثر 1 میلی‌ثانیه

توان و اتلاف انرژی

• جریان مصرفی در 5.1V: 250 mA
• جریان مصرفی در 24V: 2 mA
• توان کل در بک‌پلین: 1.32 W
• حداکثر اتلاف توان: 4.1 W @ 60 °C
• اتلاف حرارتی: 13.98 BTU/hr

حفاظت و تشخیص عیب

• فیوزینگ: فیوز الکترونیکی به ازای هر گروه

ویژگی‌ها و پیکربندی

• خروجی‌های زمان‌بندی شده: همگام‌سازی حداکثر در 16.7 ثانیه، مرجع به زمان سیستم هماهنگ‌شده
• حالت‌ها در حالت خطا به ازای هر نقطه: نگه داشتن آخرین حالت، روشن، یا خاموش (خاموش به صورت پیش‌فرض)
• حالت‌ها در حالت برنامه به ازای هر نقطه: نگه داشتن آخرین حالت، روشن، یا خاموش (خاموش به صورت پیش‌فرض)
• کلیدگذاری ماژول: الکترونیکی، قابل تنظیم نرم‌افزاری

ایزولاسیون

• ولتاژ ایزولاسیون: 250V پیوسته (نوع عایق‌بندی پایه، خروجی‌ها به بک‌پلین و گروه خروجی به گروه خروجی)
• بدون ایزولاسیون بین خروجی‌های فردی در یک گروه

مشخصات فیزیکی

• بلوک‌های ترمینال قابل جدا شدن: 1756-TBNH، 1756-TBSH
• کلیدگذاری RTB: مکانیکی تعریف شده توسط کاربر

---
