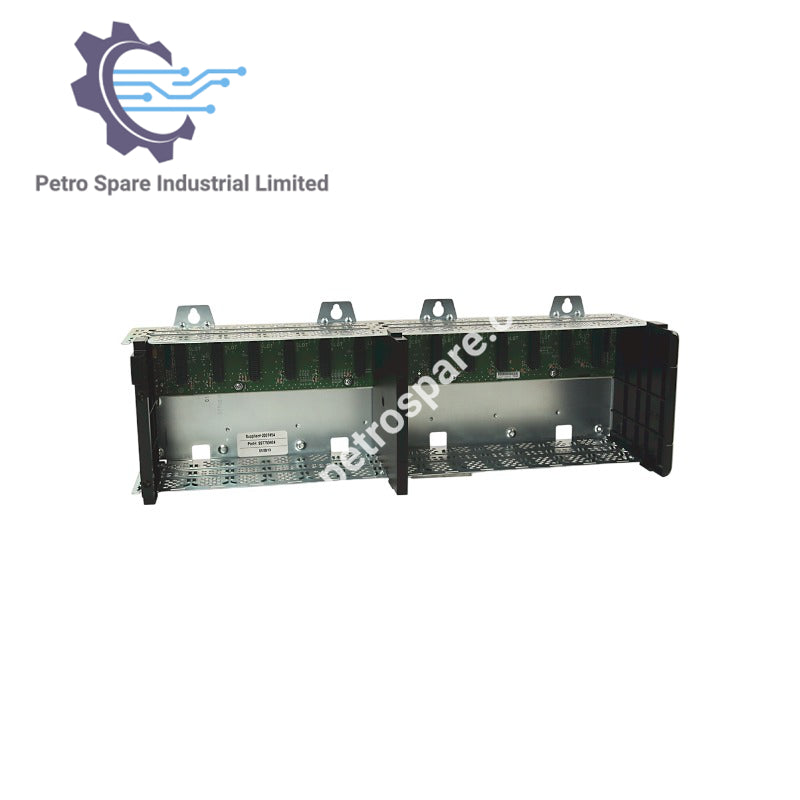

1756-A13K

بررسی اجمالی

• نوع محصول: شاسی ControlLogix
• مدل: 1756-A13K
• توضیحات: شاسی ۱۳ اسلات برای کنترلرهای ControlLogix
• محل نصب: پنل
• جهت نصب: فقط افقی
• تعداد اسلات: ۱۳

رتبه‌بندی جریان بک‌پلین (حداکثر شاسی/اسلات)

• @ 1.2V DC: ۱.۵ A / —
• @ 3.3V DC: ۴ A / ۴ A
• @ 5.1V DC: ۱۵ A / ۶ A
• @ 24V DC: ۲.۸ A / ۲.۸ A

توان و ایزولاسیون

• حداکثر توان تلف شده: ۵.۴ W
• ولتاژ ایزولاسیون: تعیین شده توسط منبع تغذیه و ماژول‌های نصب شده

مشخصات فیزیکی

• حداقل اندازه کابینت (ارتفاع × عرض × عمق): ۵۰.۸ × ۸۱.۳ × ۲۰.۳ سانتی‌متر (۲۰ × ۳۲ × ۸ اینچ)
• وزن: تقریباً ۱.۹۰ کیلوگرم (۴.۲ پوند)

مشخصات سیم‌کشی

• زمین عملکردی: سیم مسی جامد یا رشته‌ای ۸.۳ میلی‌متر مربع (۸ AWG)، ۹۰ درجه سانتی‌گراد یا بالاتر
• زمین حفاظتی: سیم مسی جامد یا رشته‌ای ۲.۱ میلی‌متر مربع (۱۴ AWG)، ۹۰ درجه سانتی‌گراد یا بالاتر

کد دما و محفظه

• کد دمای آمریکای شمالی: T5 (سری B)، T4 (سری C)
• کد دمای IEC: T5 (سری B)، T4 (سری C)
• رتبه‌بندی نوع محفظه: ندارد (سبک باز)

---
