1746-OB8

توضیحات

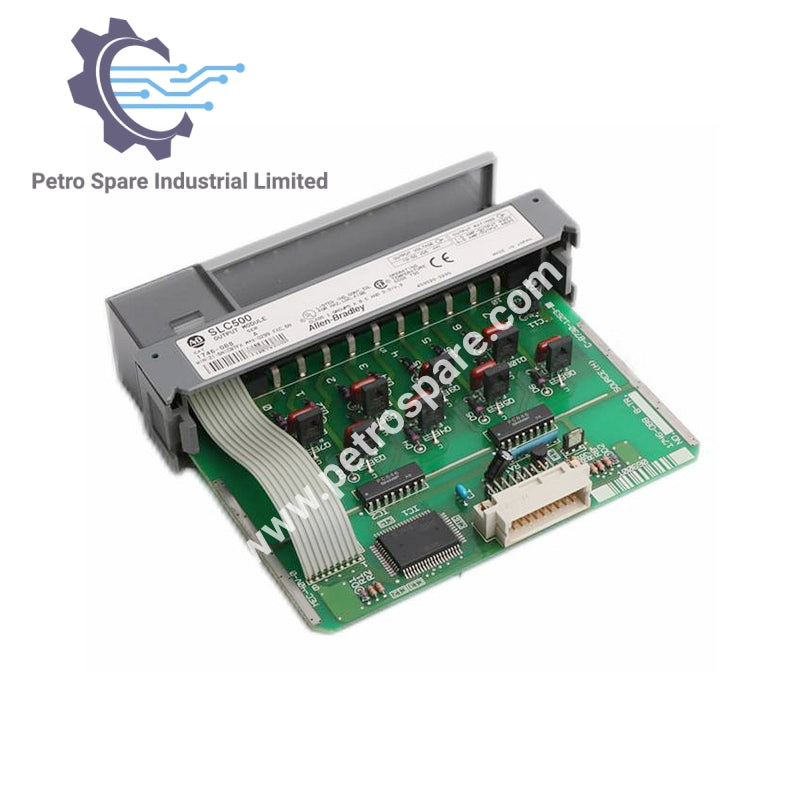

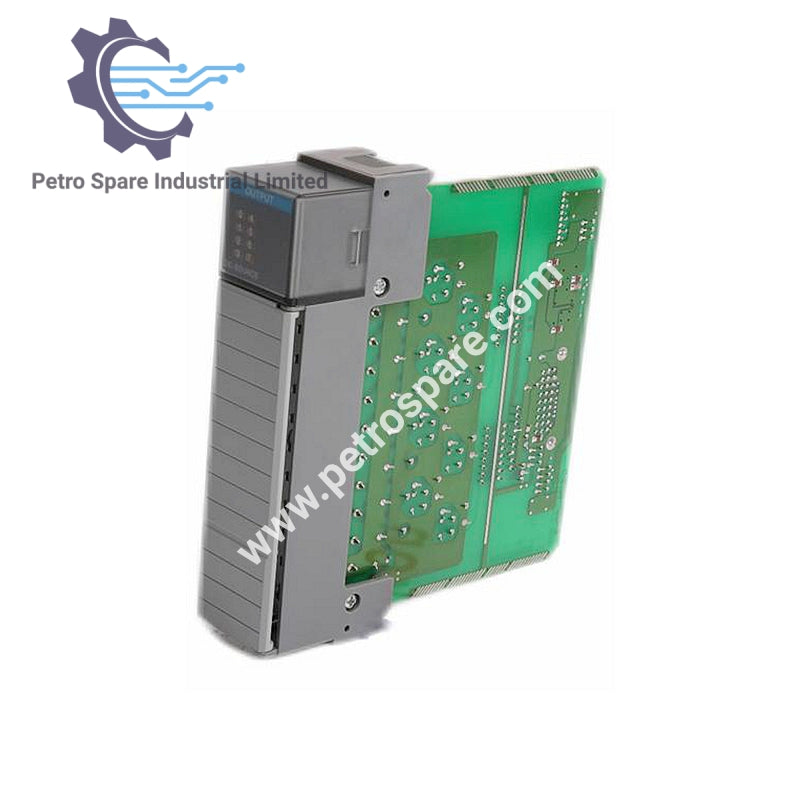

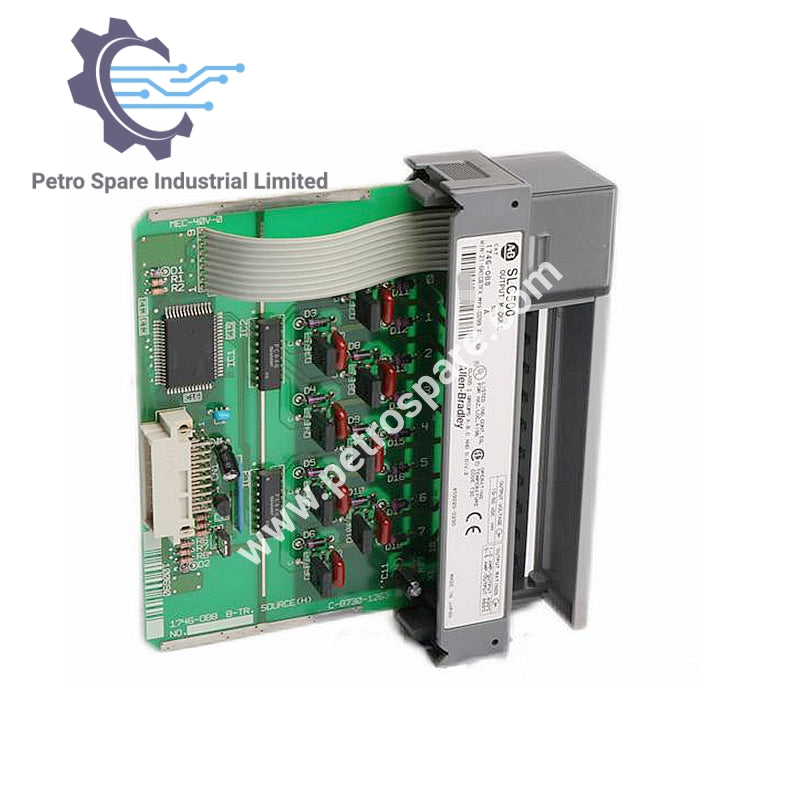

1746-OB8 یک ماژول خروجی DC هشت نقطه‌ای برای سری Allen-Bradley SLC 500 است که برای تأمین سیگنال‌های 24 ولت DC با سوئیچینگ سریع و مدیریت جریان قابل اعتماد طراحی شده است.

اطلاعات کلی

• دسته‌بندی ولتاژ: خروجی سیگنال 24 ولت DC

• تعداد خروجی‌ها: 8

• نقاط به ازای هر مشترک: 8

• دامنه ولتاژ کاری: 10–50 ولت DC (منبع)

مشخصات الکتریکی

• جریان بک‌پلین (5 ولت DC): 0.135 آمپر

• جریان بک‌پلین (24 ولت DC): 0.0 آمپر

• افت ولتاژ حالت روشن (حداکثر): 1.2 ولت در 1.0 آمپر

• نشت حالت خاموش (حداکثر): 1 میلی‌آمپر

• جریان بار (حداقل): 1 میلی‌آمپر

• جریان جهشی به ازای هر نقطه: 3.0 آمپر به مدت 10 میلی‌ثانیه

ظرفیت خروجی

• جریان پیوسته به ازای هر نقطه:

• 1.0 آمپر در 30 درجه سانتی‌گراد (86 درجه فارنهایت)

• ۰.۵ آمپر در ۶۰ درجه سانتی‌گراد (۱۴۰ درجه فارنهایت)

• جریان پیوسته به ازای هر ماژول (حداکثر):

• 8.0 آمپر در 30 درجه سانتی‌گراد (86 درجه فارنهایت)

• 4.0 آمپر در 60 درجه سانتی‌گراد (140 درجه فارنهایت)

عملکرد

• تاخیر سیگنال (حداکثر بار مقاومتی):

• روشن = 1 میلی‌ثانیه

• خاموش = 1 میلی‌ثانیه

---
