1746-NO8V

بررسی اجمالی

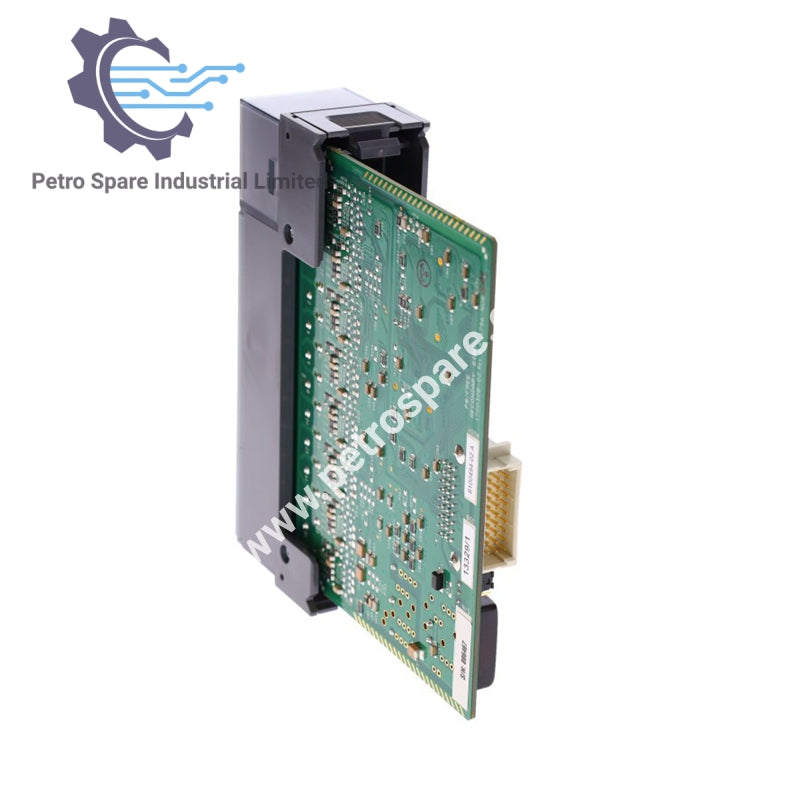

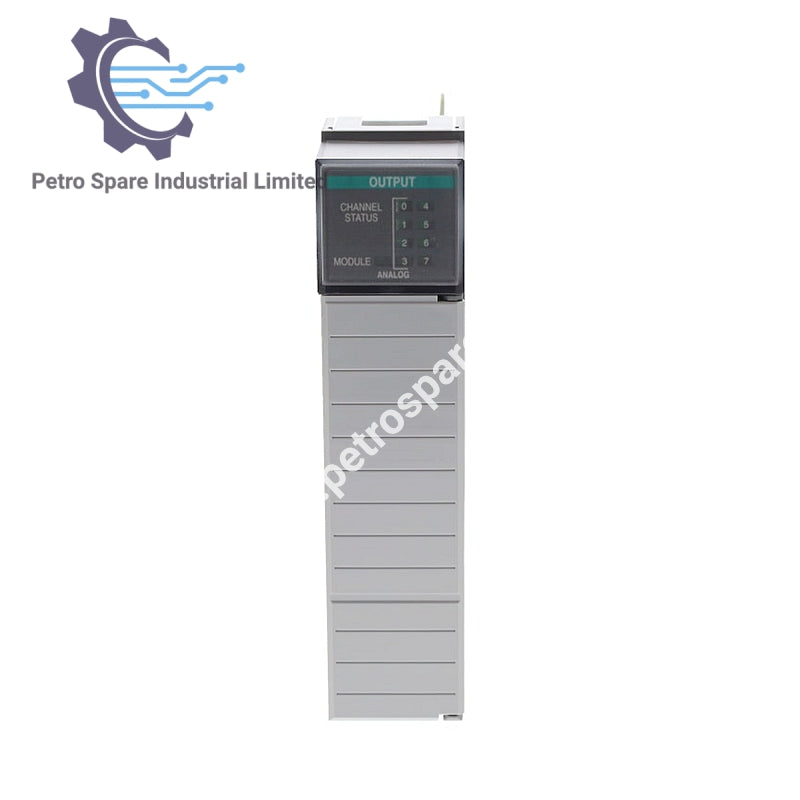

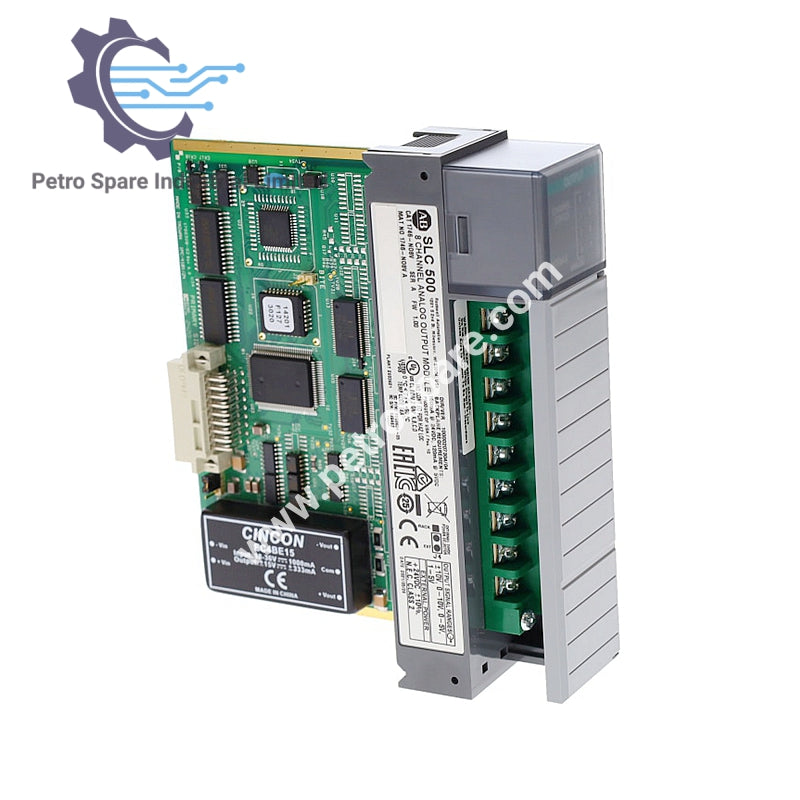

1746-NO8V ماژول خروجی آنالوگ 8 کاناله برای Allen-Bradley SLC 500.

مشخصات

• نوع ماژول: خروجی آنالوگ

• تعداد کانال‌ها: 8 تک انتهایی

• سیگنال خروجی: ±10 تا 25 ولت DC

• ایزولاسیون: مدارهای ارتباطی 500 ولت DC، بک‌پلین 1500 ولت AC

• مکان شاسی I/O: هر اسلات شاسی 1746 به جز اسلات 0

توان و مصرف

• مصرف جریان بک‌پلین: 120 میلی‌آمپر در 5 ولت DC؛ 160 میلی‌آمپر در 24 ولت DC (J4 = RACK)؛ 0 میلی‌آمپر در 24 ولت DC (J4 = EXT)

• توزیع توان معمولی: 5.6 وات

• توزیع حرارتی: 6.6 وات

• منبع تغذیه خارجی اختیاری 24 ولت DC: برای برخی پیکربندی‌ها لازم است

Indicators & Wiring

• شاخص‌های LED: 8 وضعیت کانال سبز، 1 وضعیت ماژول سبز

• کابل پیشنهادی: Belden 8761 یا معادل آن، جفت تابیده محافظت شده

• اندازه سیم: 14–24 AWG (2 عدد برای هر ترمینال)

• سیم زمین (اختیاری): حداقل بافت ¼ اینچ

• بلوک ترمینال: قابل جدا شدن، عرضه شده

---
