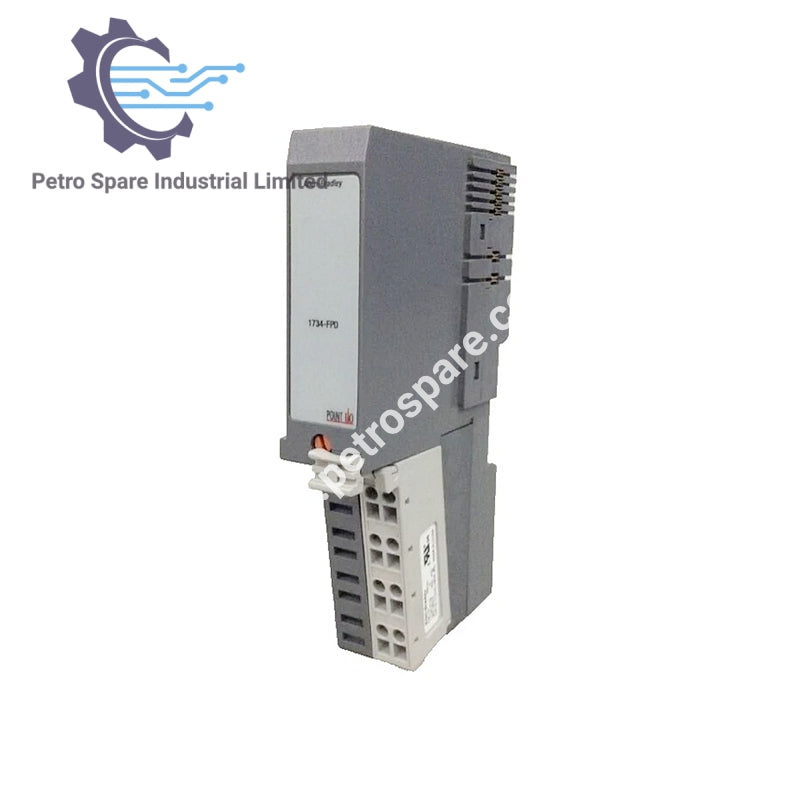

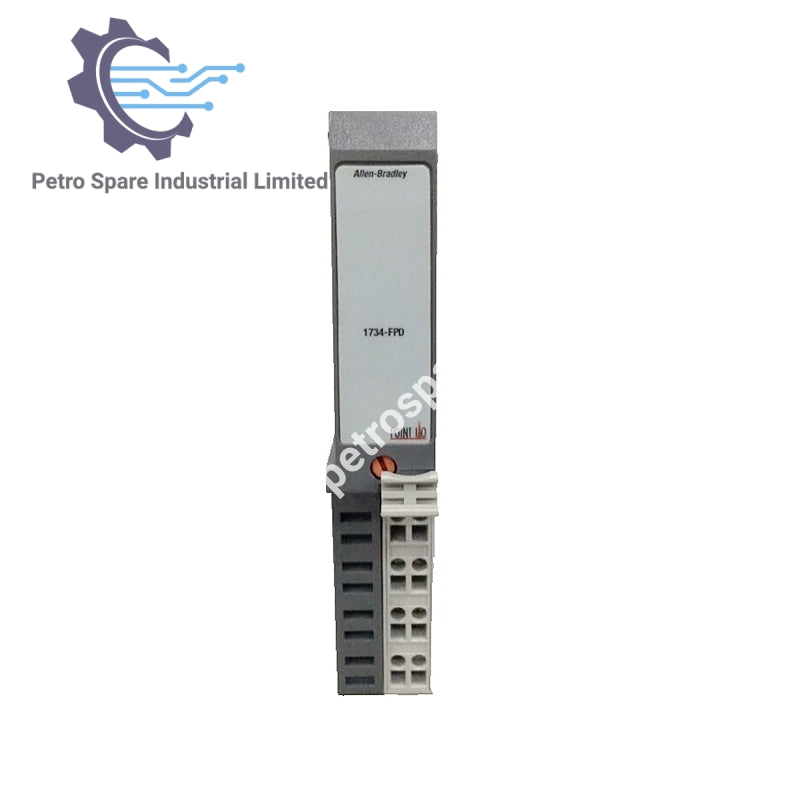

1734-FPD

توضیحات

ماژول  1734-FPD از Allen-Bradley یک ماژول توزیع‌کننده توان میدان POINT I/O است. این ماژول برای قطع کردن باس توان میدان و توزیع توان بین ماژول‌های I/O بدون مصرف یا اتلاف توان خود استفاده می‌شود.

---

نصب و محل قرارگیری

• محل قرارگیری ماژول: بین ماژول‌های I/O در سیستم POINT I/O

• گشتاور پیچ پایه ترمینال: 0.6 نیوتن‌متر (7 پوند-اینچ)

• رتبه‌بندی نوع محفظه: ندارد (سبک باز)

---

ویژگی‌های الکتریکی

• ولتاژ ورودی: 12 ولت DC، 24 ولت DC (دامنه 10–28.8 ولت)؛ 120 ولت AC، 240 ولت AC

• ولتاژ تغذیه باس توان میدان: تا 264 ولت AC

• جریان تغذیه باس توان میدان (حداکثر): 10 آمپر

• جریان ورودی (حداکثر): 10 آمپر

• جریان POINTBus: عبور مستقیم

• مصرف توان: ندارد

• اتلاف توان: ندارد

• اتلاف حرارتی: ندارد

---

عایق‌بندی و ایمنی

• ولتاژ عایق‌بندی: 50 ولت پیوسته

• آزمون دی‌الکتریک: 2600 ولت DC به مدت 60 ثانیه

• کدهای دما:

• آمریکای شمالی: T4A

• UKEX/ATEX: T4

• IECEx: T4

---

مشخصات فیزیکی و سیم‌کشی

• ابعاد (ارتفاع × عرض × عمق): 76.2 × 25.4 × 133.4 میلی‌متر (3.00 × 1.00 × 5.25 اینچ)

• وزن: 0.12 کیلوگرم (0.27 پوند)

• دسته‌بندی سیم‌کشی:

• دسته 1 (پورت‌های توان)

• سایز سیم: 0.25–2.5 میلی‌متر مربع (24–14 AWG) مسی جامد/سیم‌تابیده، با درجه حرارت 75 درجه سانتی‌گراد و بالاتر

• حداکثر ضخامت عایق: 1.2 میلی‌متر (3/64 اینچ)

---

نمایشگرها

• نمایشگر وضعیت: ندارد

---
