171CBU98090

بررسی اجمالی

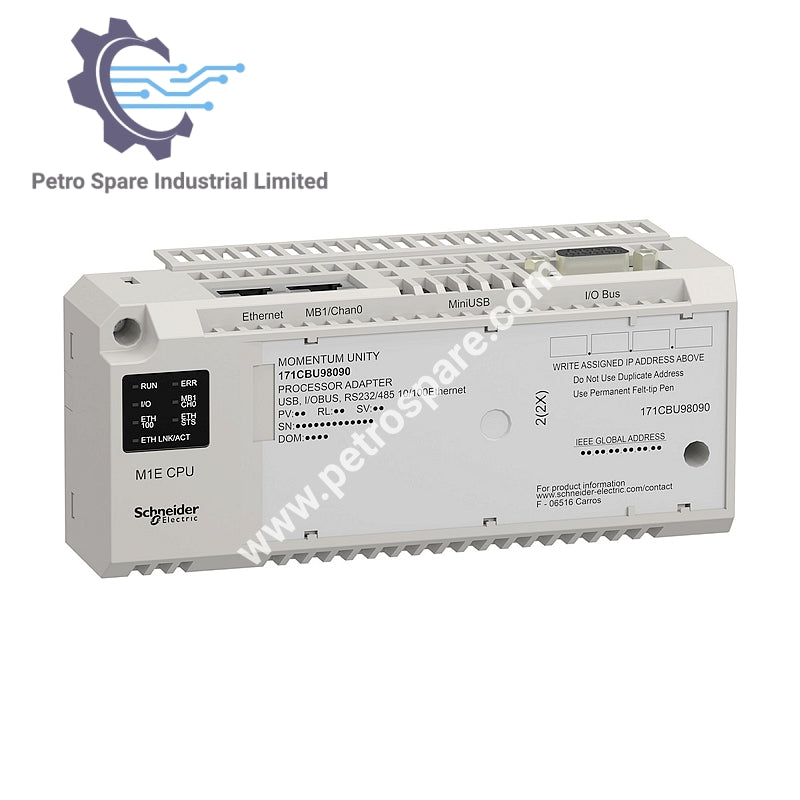

171CBU98090 یک ماژول پردازنده Unity M1E است که از ارتباطات RS232/485، اترنت، USB و باس I/O پشتیبانی می‌کند و برای پلتفرم‌های اتوماسیون Modicon M340 طراحی شده است.

اطلاعات کلی

• نام نرم‌افزار: Unity Pro

• نام پردازنده: Spear 320s

• طول کلمه: 32 بیت

• فرکانس ساعت: 333 مگاهرتز

• محدوده ولتاژ تغذیه: 4.75…5.25 ولت

• فرمت ماژول: استاندارد

• نصب محصول: ریل DIN متقارن 35 میلی‌متر

• علامت‌گذاری: CE

ارتباطات

• خدمات ارتباطی: پیام‌رسانی Modbus (125 کلمه، 200 پیام I/O در ثانیه)، داده‌های جهانی (1600 پیام I/O در ثانیه)

• اسکنر و پیام‌رسانی Modbus TCP I/O: پشتیبانی شده

• پروتکل پورت ارتباطی:

• RS485/RS232: 1 RJ45، 19200 بیت بر ثانیه، 2 سیم

• Modbus TCP Ethernet: 1 RJ45، 10/100 مگابیت بر ثانیه، کابل CAT 5E UTP

• روش دسترسی: مشتری/سرور، استاد/برده

• پارامتر کنترل:

• CRC-16 برای Modbus

• CRC-32 برای Modbus TCP/IP

• آدرس‌دهی:

• Modbus: 1 تا 247

• Modbus TCP: آدرس جهانی یکتا IEEE

• توپولوژی: Modbus چندقطبی، Modbus TCP ستاره‌ای

• ویژگی‌های وب: صفحات خانگی، آمار اترنت، نظارت بر پهنای باند

عملکرد و ظرفیت

• زمان دقیق برای 1 Kinstruction: 83 نانوثانیه

• کلمات رجیستر: 26048

• حافظه برنامه IEC: 3584 کیلوبایت

• حافظه برنامه LL984: 3584 کیلوبایت

• ظرفیت پردازنده I/O: 2048 ورودی / 2048 خروجی

• تعداد دستگاه‌های Modbus: 32

• حالت خطا: حالت ایمن I/O

نشانه‌گذاری محلی

• RUN: 1 LED سبز – پردازنده در حال اجرا

• ERR: 1 LED قرمز – خطا در پردازنده/سیستم

• I/O: 1 LED قرمز – خطا در I/O

• CH0: 1 LED زرد – کانال 0 فعال

• ETH 100: 1 LED سبز – نرخ داده

• ETH LINK: 1 LED سبز – فعالیت لینک

• ETH STS: 1 LED سبز – وضعیت اترنت

ابعاد و توان

• عرض: 144 میلی‌متر

• ارتفاع: 60.6 میلی‌متر

• عمق: 53.47 میلی‌متر

• وزن خالص: 0.163 کیلوگرم

• مصرف جریان: 500 میلی‌آمپر در 5 ولت DC

---
