170NEF11021

بررسی اجمالی

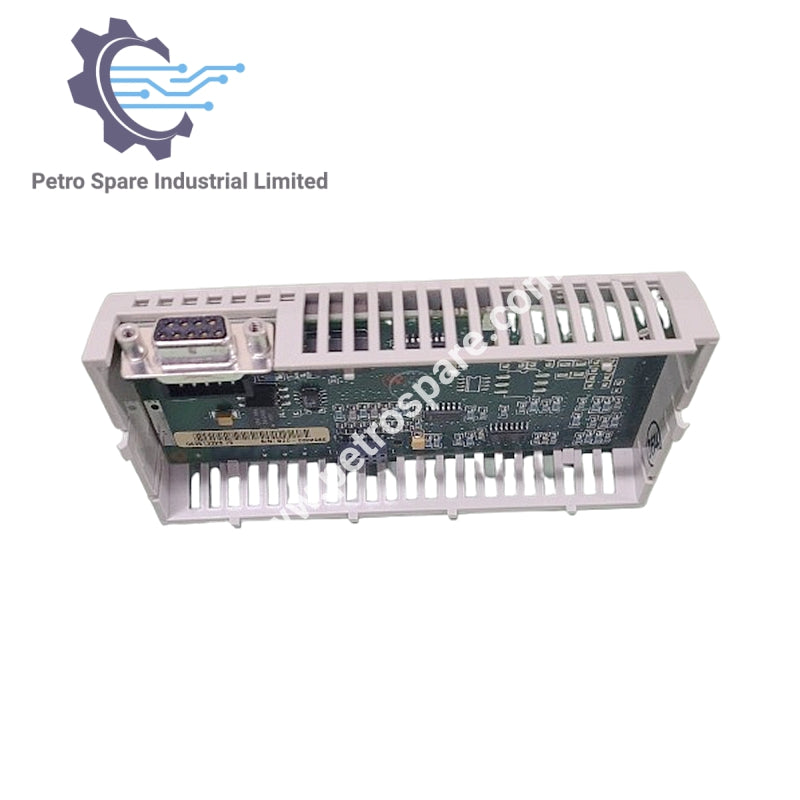

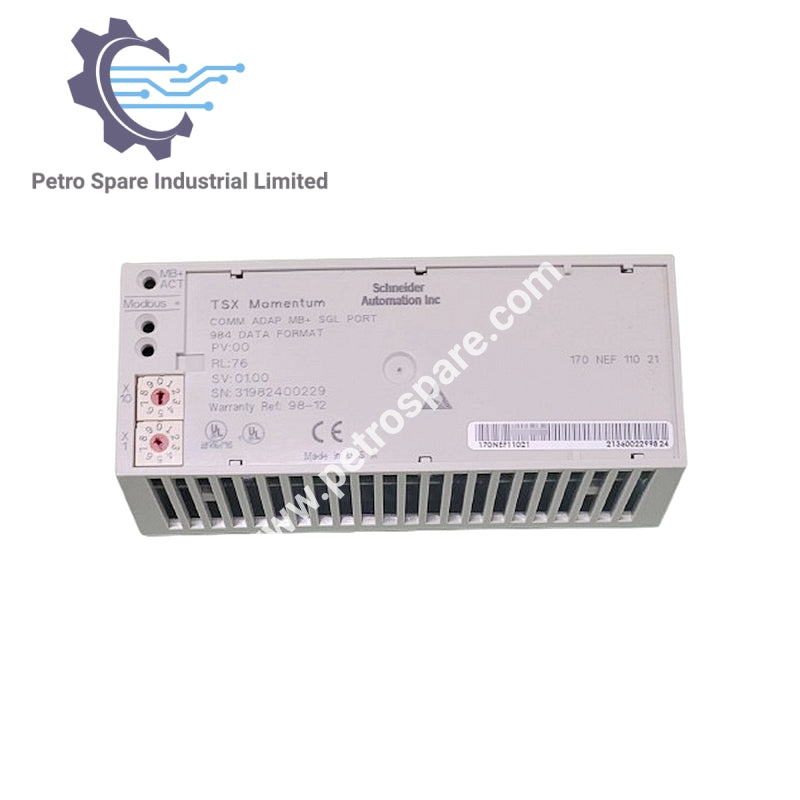

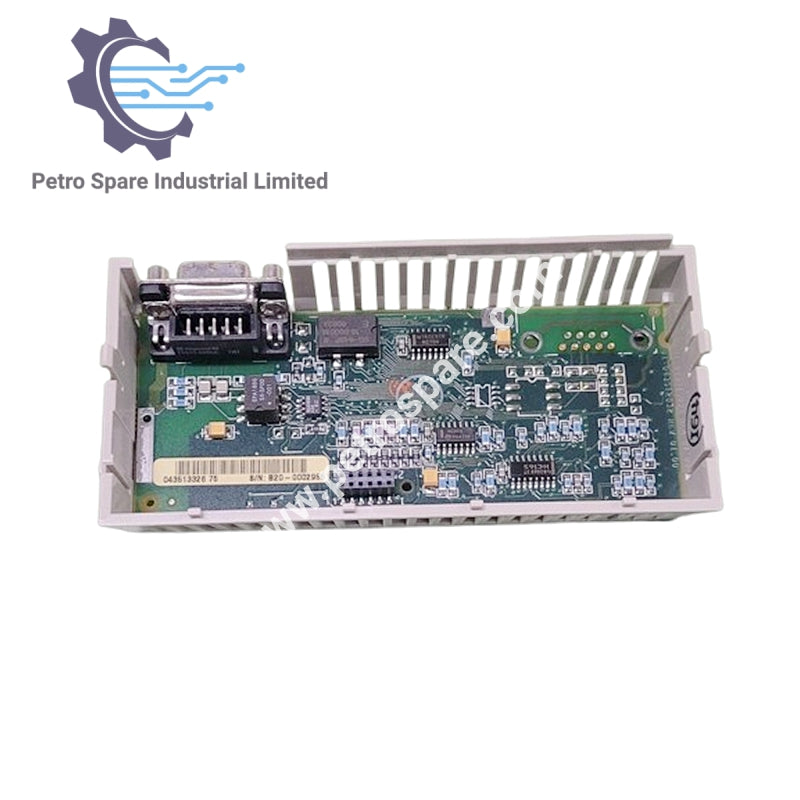

170NEF11021 یک مبدل ارتباطی Schneider Modbus Plus است که برای پلتفرم‌های اتوماسیون Modicon Momentum طراحی شده و امکان ارتباط باس توکن نقطه به نقطه را فراهم می‌کند.

سازگاری

• پلتفرم: Modicon Momentum

• مدیر باس PLC: Compact 984، Quantum

ارتباطات

• پروتکل: Modbus Plus

• روش دسترسی: نقطه به نقطه، باس توکن

• نرخ انتقال: 1 مگابیت بر ثانیه

• رسانه: جفت پیچ‌خورده

• توپولوژی: چندقطبی با کابل توسعه یا انشعاب

ظرفیت شبکه

• دستگاه‌ها در هر بخش: 0–31

• دستگاه‌ها در تمام بخش‌ها: 0–63

• حداکثر فاصله کابل: 5000 متر با تکرارکننده

داده و ایمنی در برابر خطا

• فرمت داده: 984

• حالت‌های خطا: مقدار مقیاس کامل، حفظ مقدار، بازگشت به صفر، اجبار به صفر

توان و نشانگرها

• تأمین برق: از پایه I/O

• شاخص‌ها:

• LED سبز برای برق/ارتباط (MB + ACT)

• LED قرمز برای خطای ارتباط شبکه A (ERR A)

• LED قرمز برای خطای ارتباط شبکه B (ERR B)

اتصالات الکتریکی

• کانکتورها:

• 1 x SUB-D 9 برای شبکه Modbus Plus

• 1 x SUB-D 9 برای شبکه افزونه Modbus Plus

---
