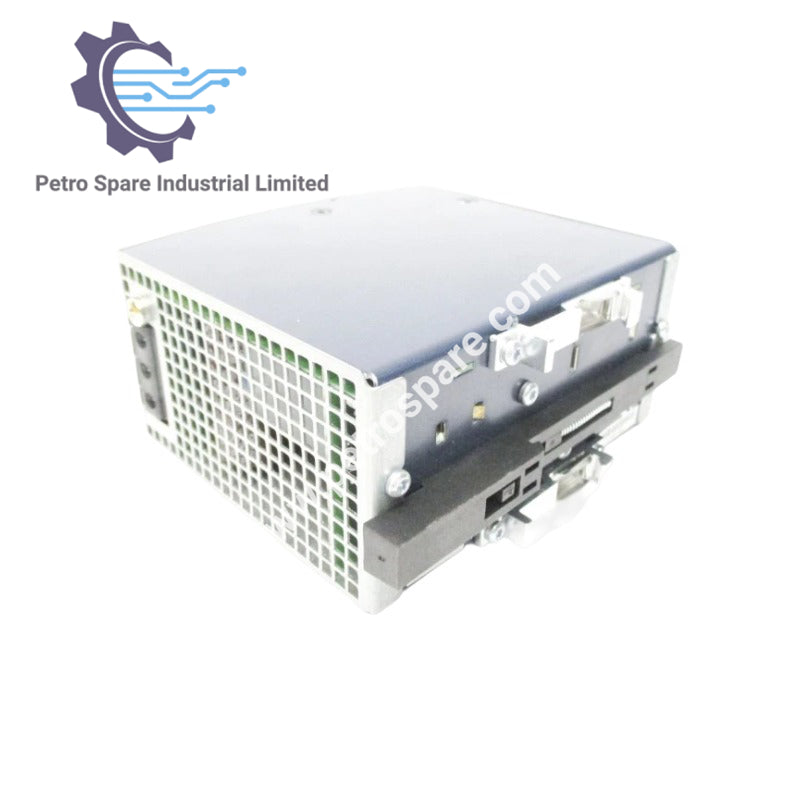

1606-XLSDNET8

بررسی اجمالی

1606-XLSDNET8 یک ماژول منبع تغذیه DeviceNet است که برای ارائه خروجی 24 VDC تنظیم‌شده با جریان 8 A طراحی شده است و برای شبکه‌های اتوماسیون صنعتی که نیاز به توزیع پایدار و قابل اعتماد برق DeviceNet دارند، بهینه شده است.

ویژگی‌های خروجی

• ولتاژ خروجی نامی: 24 V DC (قابل تنظیم از 24 تا 24.5 V DC)

• جریان خروجی پیوسته: 8 A

• توان خروجی پیوسته: 192 W

• ولتاژ ریپل: ≤ 50 mVpp (باند فرکانسی 20 Hz–20 MHz)

مشخصات ورودی

• ولتاژ ورودی AC: 100–240 V AC ±15%

• فرکانس خط: 50–60 Hz ±6%

• جریان ورودی AC: 1.77 A در 120 V AC / 1.0 A در 230 V AC

• ضریب توان: 0.98 در 120 V AC / 0.92 در 230 V AC

• جریان هجومی AC: ~4 A در 120 V AC / ~7 A در 230 V AC

• ولتاژ ورودی DC: 110–300 V DC (-20% / +25%)

• جریان ورودی DC: 1.9 A در 110 V DC / 0.7 A در 300 V DC

ویژگی‌های عملکردی

• بازدهی (معمولی): 92.3% در 120 V AC / 92.7% در 230 V AC

• تلفات (معمولی): 16.0 W در 120 V AC / 15.1 W در 230 V AC

• زمان نگهداری: ~33 ms در 120 V AC / ~34 ms در 230 V AC

• دامنه دمای کاری: -25 °C تا +70 °C

• کاهش توان: 5 W/°C از +60 °C تا +70 °C

مشخصات مکانیکی

• ابعاد (عرض × ارتفاع × عمق): 60 × 124 × 117 میلی‌متر

• نصب: ریل DIN

رفتار ورودی AC

• دامنه نامی: ورودی گسترده 100–240 V AC

• حداقل دامنه: عملکرد پیوسته در 85–276 V AC

• تحمل گذرا:

  • 60–85 V AC با توان کامل به مدت 200 میلی‌ثانیه (بدون آسیب)

  • 276–300 V AC کمتر از 500 میلی‌ثانیه

• ولتاژ روشن شدن (معمولی): 81 V AC در حالت پایدار

• ولتاژ خاموش شدن (معمولی): 63 V AC در حالت پایدار / 55 V AC در حالت دینامیک

---
