1606-XLS80E

مروری بر محصول

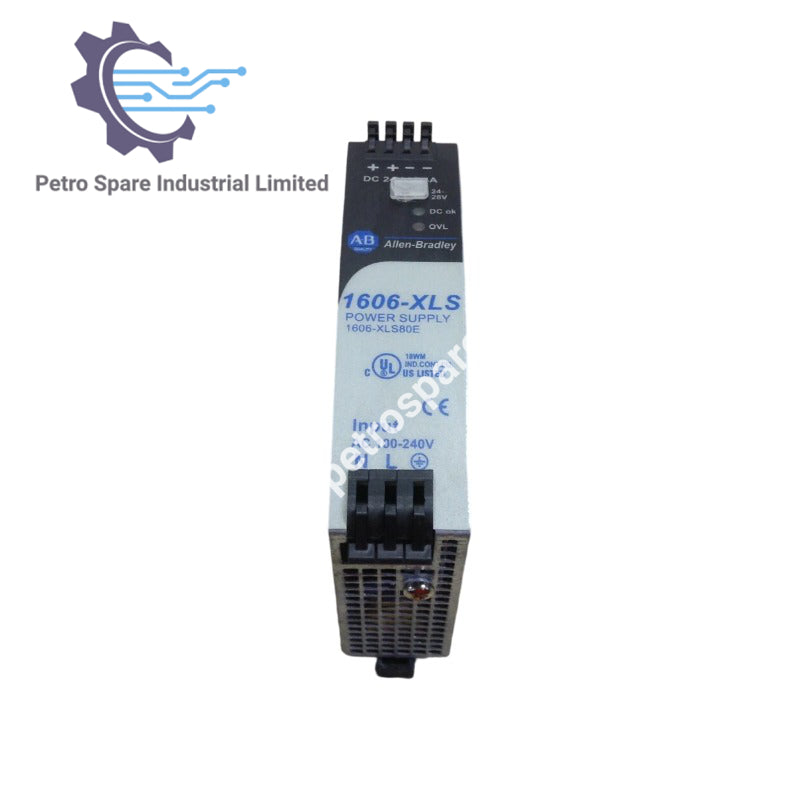

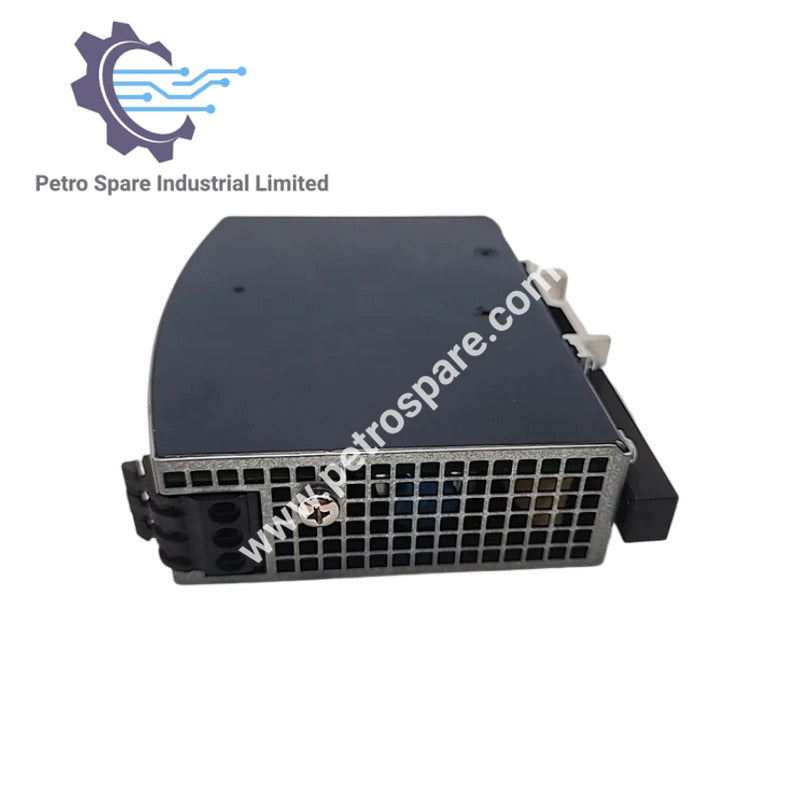

منبع تغذیه 1606-XLS80E Allen-Bradley Bulletin 1606 XLS یک منبع تغذیه تک‌فاز جمع‌وجور نصب‌شونده روی ریل DIN است که خروجی 24 VDC تنظیم‌شده ارائه می‌دهد.

ویژگی‌های خروجی

• ولتاژ خروجی: قابل تنظیم از 24 تا 28 ولت DC

• جریان خروجی پیوسته: 3.4 آمپر در 24 ولت

• جریان خروجی کوتاه‌مدت: 5 آمپر به مدت تقریباً 4 ثانیه در 24 ولت

• توان خروجی پیوسته: 80 وات

• توان خروجی کوتاه‌مدت: 120 وات به مدت تقریباً 4 ثانیه

• ریپل خروجی: ≤ 50 mVpp (باند فرکانسی 20 هرتز تا 20 مگاهرتز)

مشخصات ورودی

• ولتاژ ورودی AC: 100 تا 240 ولت AC ±15%

• فرکانس خط: 50 تا 60 هرتز ±6%

• جریان ورودی AC: 1.42 آمپر در 120 ولت / 0.82 آمپر در 230 ولت

• ضریب توان: 0.53 در 120 ولت / 0.47 در 230 ولت

• جریان هجومی ورودی AC (معمولی): 5 آمپر اوج در 120 ولت / 10 آمپر اوج در 230 ولت

• ولتاژ ورودی DC: 110 تا 300 ولت DC (-20% / +25%)

• جریان ورودی DC: 0.8 آمپر در 110 ولت / 0.29 آمپر در 300 ولت

ویژگی‌های عملکردی

• بازده (معمولی): 88.7% در 120 ولت / 90.0% در 230 ولت

• تلفات (معمولی): 10.4 وات در 120 ولت / 9.1 وات در 230 ولت

• زمان نگهداری (معمولی): 41 میلی‌ثانیه در 120 ولت / 174 میلی‌ثانیه در 230 ولت

• دامنه دمای کاری: منفی 25 درجه سانتی‌گراد تا مثبت 70 درجه سانتی‌گراد

• کاهش توان: 2 وات به ازای هر درجه سانتی‌گراد از 60 درجه تا 70 درجه سانتی‌گراد

مشخصات مکانیکی

• ابعاد (عرض × ارتفاع × عمق): 32 × 124 × 102 میلی‌متر

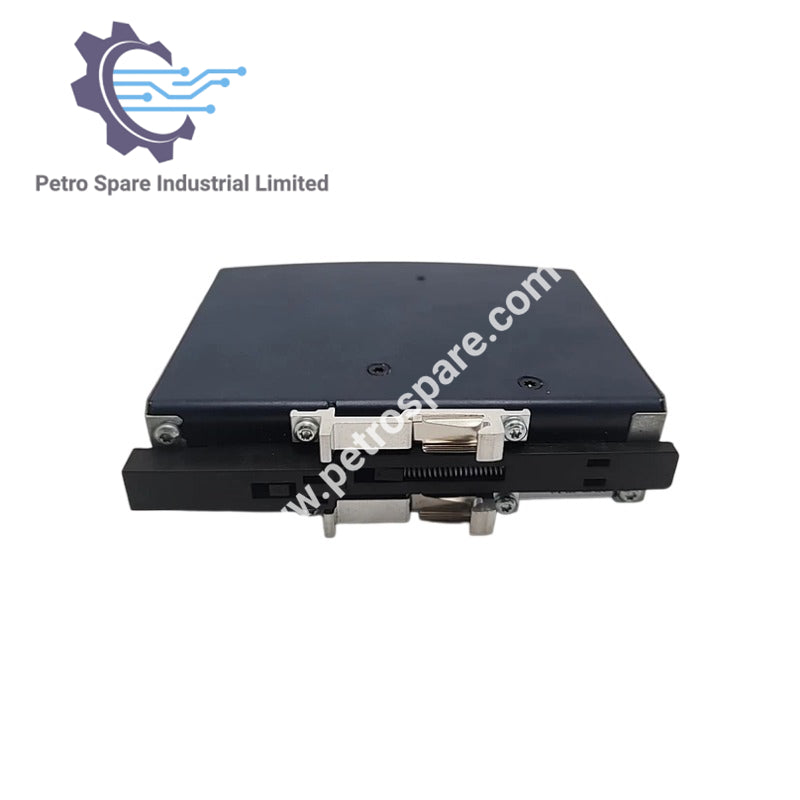

• نصب: ریل DIN

---
