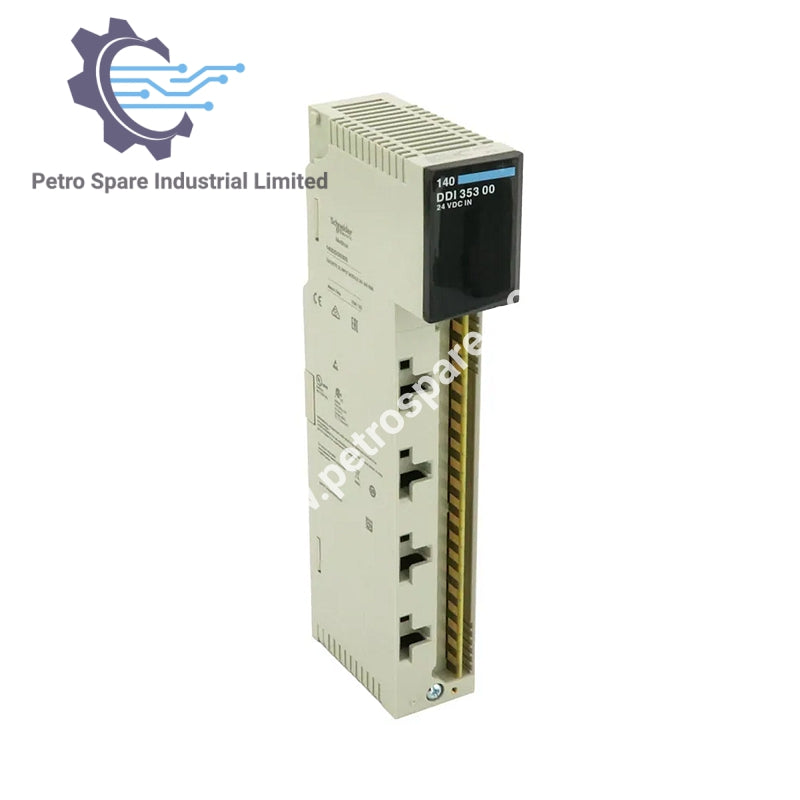

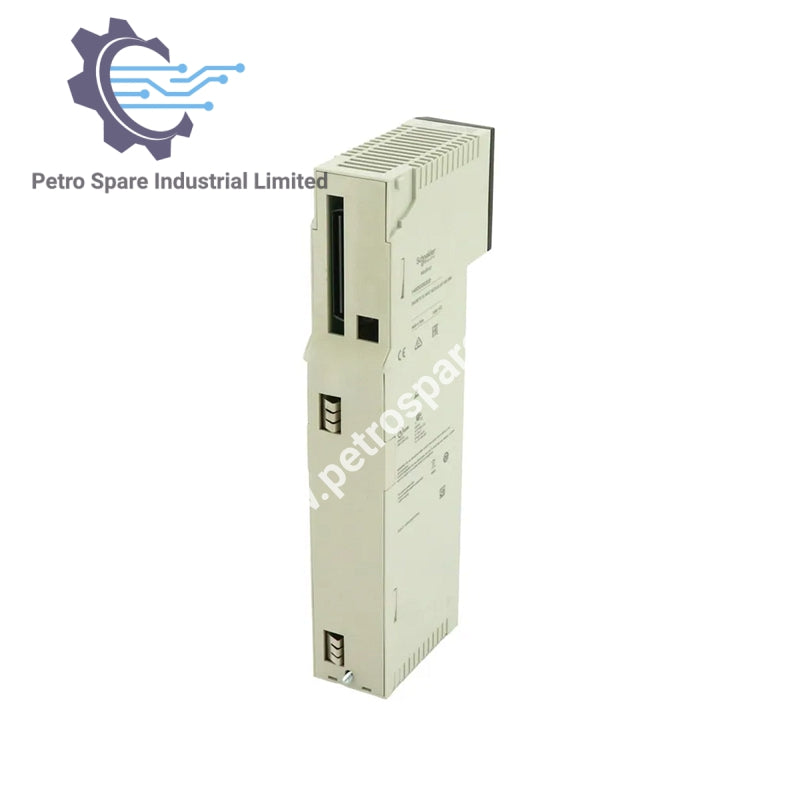

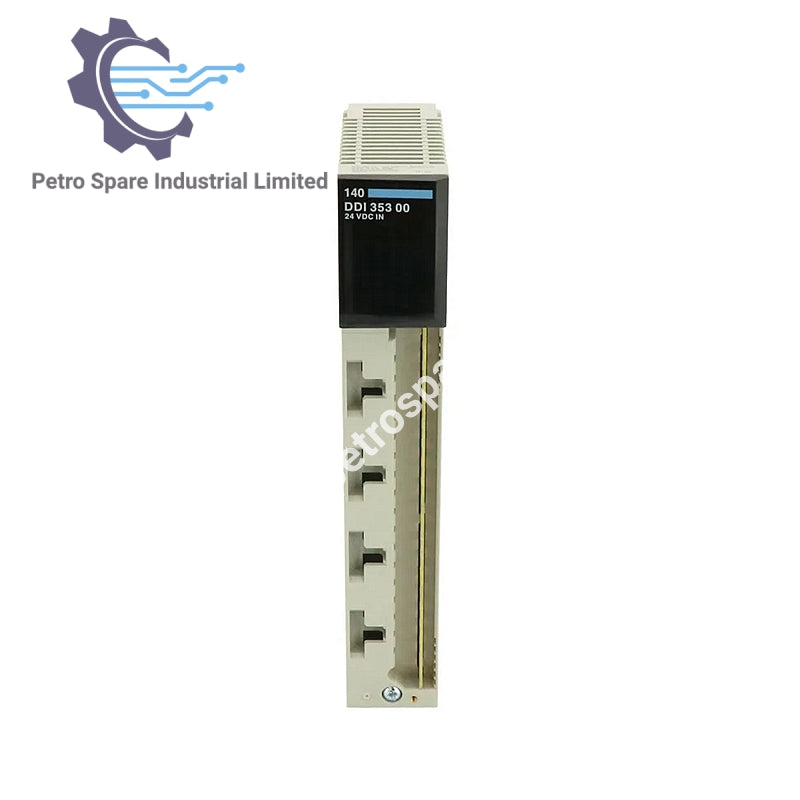

140DDI35300

بررسی اجمالی محصول

• مدل: 140DDI35300

• برند: Schneider Electric

• نوع: ماژول ورودی گسسته

ویژگی‌های ورودی

• گروه‌های کانال: 4

• ورودی منطقی: مثبت (سینک)

• ولتاژ ورودی گسسته: 24 ولت DC

• محدوده ولتاژ ورودی: 19.2 تا 30 ولت

• ولتاژ حالت 1 تضمین شده: 15 تا 30 ولت DC

• ولتاژ حالت 0 تضمین شده: -3 تا 5 ولت DC

• جریان حالت 1 تضمین شده: ≥ 2 میلی‌آمپر در Us = 5.5 ولت، Uin = 0 ولت

• جریان حالت 0 تضمین شده: ≤ 0.5 میلی‌آمپر

• آدرس‌دهی: 2 کلمه ورودی

• امپدانس ورودی: 2500 اهم

• حداکثر جریان نشتی: 200 میلی‌آمپر در Us = 5.5 ولت، Uin = 4 ولت

• حداکثر ورودی مطلق: 30 ولت پیوسته، 56 ولت برای پالس 1.3 میلی‌ثانیه

عملکرد

• زمان پاسخ: ≤ 1 میلی‌ثانیه (هر دو 0→1 و 1→0)

• حفاظت: حفاظت ورودی با محدودیت مقاومت

• تلفات توان: 1.7 وات + 0.36 وات به ازای هر نقطه روشن

ایزولاسیون

• بین گروه و باس: 1780 Vrms برای 1 دقیقه

• بین گروه‌ها: 500 Vrms برای 1 دقیقه

نمایشگرها

• ارتباط فعال باس: 1 LED سبز

• خطای خارجی شناسایی شده: 1 LED قرمز

• وضعیت ورودی: 32 LED سبز

الکتریکی

• جریان باس: 330 میلی‌آمپر

• فرمت ماژول: استاندارد

فیزیکی

• وزن خالص: 0.7 پوند (0.3 کیلوگرم)

---
