140CPU65160S

بررسی اجمالی

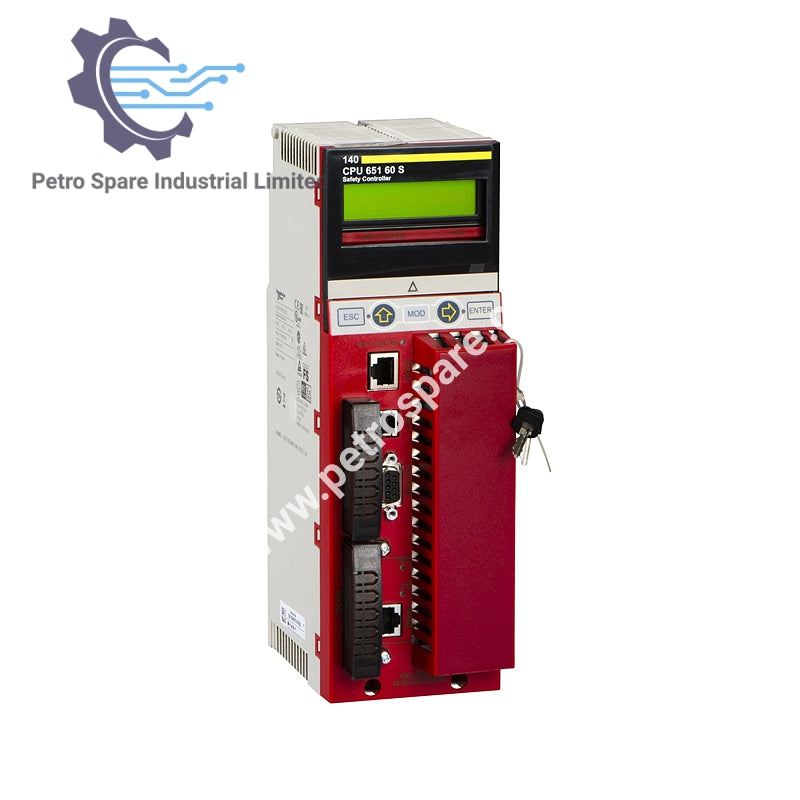

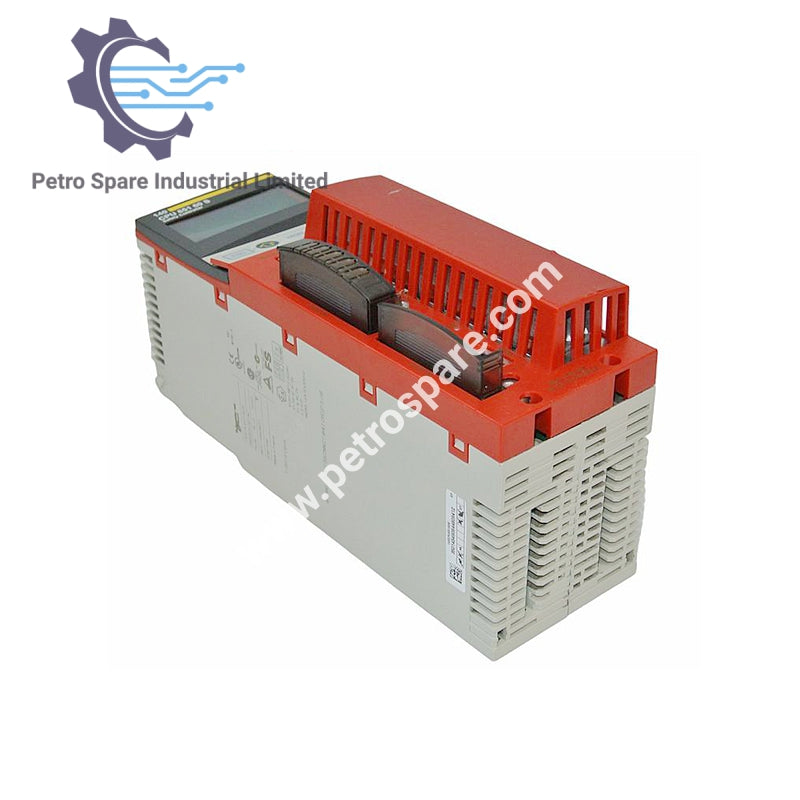

پردازنده ایمنی 140CPU65160S از شرکت اشنایدر مدل Modicon Unity با حافظه 1024 کیلوبایت و فرکانس 266 مگاهرتز، طراحی شده برای اتوماسیون Quantum.

ظرفیت و اسلات‌ها

• اسلات‌ها: 2، 3، 4، 6، 10، 16 موجود

• رک‌ها: 1 محلی

• ایستگاه‌های ورودی/خروجی از راه دور: تا 31

• ورودی/خروجی گسسته: نامحدود محلی (حداکثر 13 اسلات)، 31,744 ورودی و خروجی از راه دور

• ورودی/خروجی آنالوگ: نامحدود محلی (حداکثر 26 اسلات)، 1,984 ورودی و خروجی از راه دور

• ماژول‌های اختیاری: 6 ماژول اترنت 140NOE77111

ارتباطات

• اتصالات:
  • 1 Modbus Plus (محلی)
  • 1 Modbus RS232/485 (Modbus/ASCII)
  • 1 USB (محلی)
  • 6 اترنت TCP/IP (محلی)

• پورت‌های یکپارچه:
  • 1 اترنت TCP/IP
  • 1 Modbus
  • 1 Modbus Plus
  • 1 USB

عملکرد

• فرکانس ساعت: 266 مگاهرتز

• زمان اجرای دستورالعمل‌ها:
  • کلمه: 0.09–0.12 میکروثانیه
  • بولی: 0.105–0.15 میکروثانیه
  • حساب عدد صحیح ثابت: 0.96–1.02 میکروثانیه

• زمان اجرای 1K دستورالعمل:
  • 5.03 میلی‌ثانیه (65% بولی، 35% عددی)
  • 5.14 میلی‌ثانیه (100% بولی)

• بار سیستم: 1.5 میلی‌ثانیه وظیفه اصلی

حافظه و ذخیره‌سازی

• حافظه داخلی RAM: 1024 کیلوبایت

• حافظه برنامه قابل توسعه: 7168 کیلوبایت (کارت PCMCIA)

• ذخیره‌سازی فایل قابل توسعه: 8 مگابایت (کارت PCMCIA)

برق و باتری

• باتری: لیتیوم 3 ولت DC (990XCP98000)

• ظرفیت: 1200 آمپر ساعت

• عمر باتری: 10 سال

• حداکثر جریان تامین: 90 آمپر در 60 درجه سانتی‌گراد

• نیاز جریان باس: 2760 میلی‌آمپر

رابط کاربری و نشانگرها

• نمایشگر: LCD، 2 خط در 16 کاراکتر

• نشانگرهای LED:
  • فعالیت اترنت (سبز)
  • برخورد اترنت (قرمز)

اتصالات

• Modbus Plus: کانکتور ماده SUB-D 9 پین

• USB: کانکتور نوع B ماده

• باس Modbus: 2 کانکتور RJ45

---
