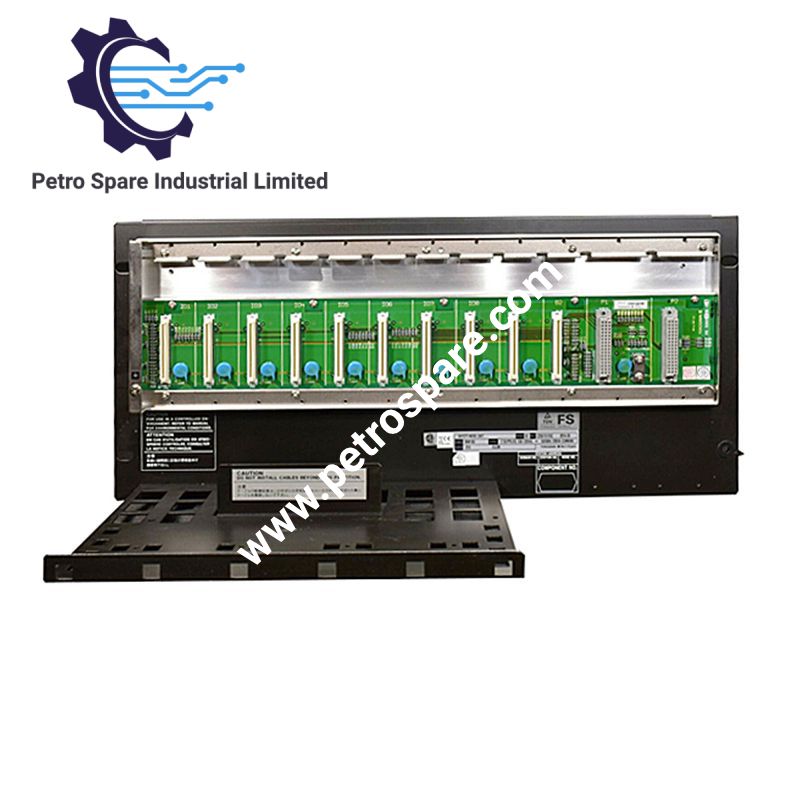

SNB10D-445/CU2T

El Yokogawa SNB10D-445/CU2T es una unidad de nodo de seguridad para montaje en rack del sistema instrumentado de seguridad (SIS) ProSafe-RS. Proporciona montaje, distribución de alimentación y conectividad al bus ESB para los módulos de E/S de seguridad conectados a una unidad de control de seguridad (SCU). La configuración especificada incluye compatibilidad con fuentes de alimentación de redundancia doble, una entrada de 24 V CC y una unidad de conexión del bus ESB con terminador, con número de pieza S9343FA.

Función y configuración del bus ESB

El SNB10D proporciona la interfaz entre los módulos de E/S de campo y la unidad de control de seguridad a través del bus ESB. El nodo admite módulos de alimentación, módulos de interfaz del bus ESB y módulos de E/S. Su configuración de alimentación e interfaz de bus con redundancia doble es compatible con la arquitectura de nodos ProSafe-RS; los módulos instalados deben verificarse con respecto a la configuración del sistema.

La opción /CU2T identifica una unidad de conexión con terminador de bus ESB, número de pieza S9343FA. Esto distingue la configuración pedida de /CU2N, que especifica una unidad de conexión sin terminador. Confirme la posición del nodo y la topología del bus antes de seleccionar la opción de conexión.Especificaciones técnicas

Parámetro	Especificación
Modelo	SNB10D-445/CU2T
Marca	Yokogawa
Tipo de producto	Unidad de nodo de seguridad para montaje en rack
Sistema	Sistema instrumentado de seguridad ProSafe-RS
Nivel de integridad de seguridad	SIL 3
Configuración de alimentación	Redundancia doble
Entrada de alimentación	24 V CC
Módulos de interfaz del bus ESB	SSB401 x 2, según se especifica para la configuración del nodo
Opción de conexión al bus ESB	/CU2T, unidad de conexión con terminador
Número de pieza de la unidad de conexión	S9343FA
Temperatura de funcionamiento	-20 a 70 °C
Recubrimiento conformado	ISA estándar G3
Protección contra explosiones	Especificación estándar sin protección contra explosiones
Montaje	Rack de 19 pulgadas
Herrajes de montaje	4 tornillos M5 con casquillos aislantes
Dimensiones (alto x ancho x fondo)	221 x 482.6 x 205 mm
Peso	5,9 kg

Notas de instalación y configuración

• Instale la unidad para montaje en rack de 19 pulgadas en un armario metálico con llave, según se especifica en la documentación del producto de Yokogawa.

• Utilice la interfaz de bus ESB y la configuración de conexión necesarias para la unidad de control de seguridad de destino.

• Instale una cubierta ciega SDCV01 en cualquier ranura de módulo de E/S que no esté ocupada, según se especifica en la documentación del sistema.

Preguntas frecuentes

P: ¿Qué especifica el sufijo /CU2T?

R: Especifica una unidad de conexión de bus ESB con terminador, número de pieza S9343FA. La opción /CU2N utiliza una unidad de conexión sin terminador.

P: ¿Qué configuración de alimentación utiliza el SNB10D-445/CU2T?

R: El código de pedido especifica una entrada de 24 V CC y una configuración de fuentes de alimentación con redundancia doble. Antes de sustituir una unidad existente, confirme los módulos de alimentación instalados y la revisión del sistema.

P: ¿El SNB10D-445/CU2T es adecuado para atmósferas explosivas?

A: El sufijo 5 especifica el revestimiento estándar ISA G3 y el rango de temperatura de -20 a 70 °C, sin protección contra explosiones. Esta configuración no debe considerarse un modelo protegido contra explosiones.



---
