AAI135-H50/13S00

Descripción general

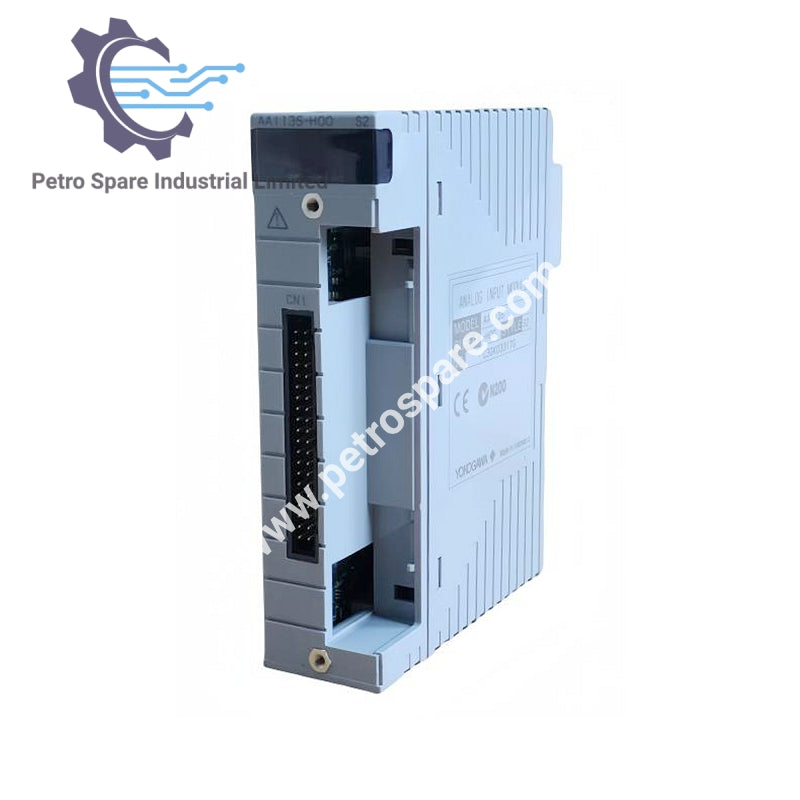

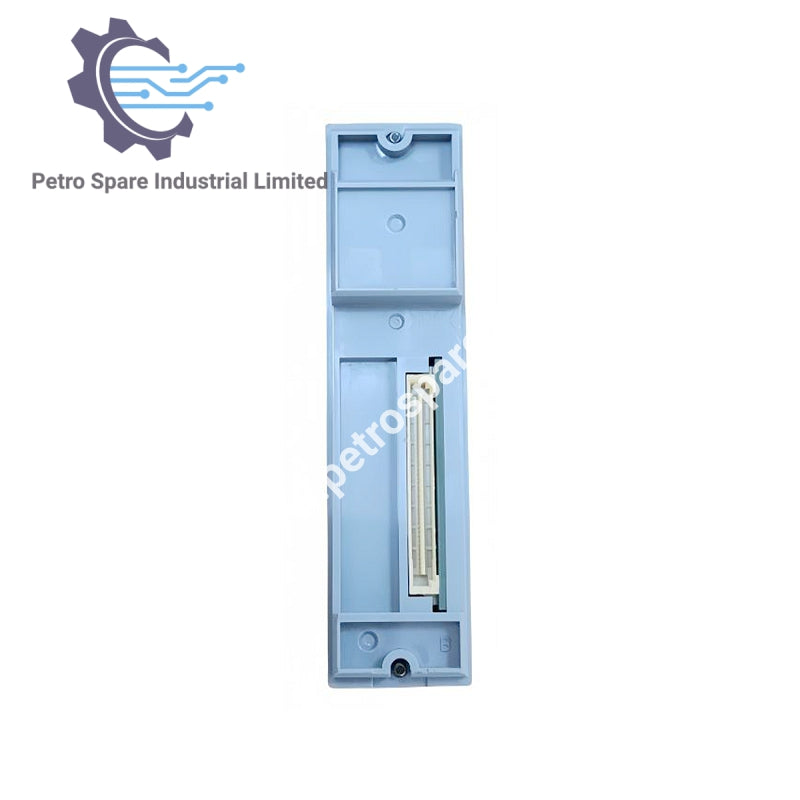

AAI135-H50/13S00 es un módulo de entrada analógica aislada de 8 canales de Yokogawa, diseñado para el procesamiento de señales de 4–20 mA con comunicación HART. Ofrece alta precisión, rendimiento estable y aislamiento seguro entre canales y sistema.

Códigos de modelo y sufijos

Modelo: AAI135 – Módulo de entrada analógica (4–20 mA, 8 canales, aislado)
Códigos de sufijo:

• -H: Con comunicación digital (protocolo HART)

• 5: Sin protección contra explosiones

• 0: Tipo básico

Código de opción:

• /13S00: Con bloque terminal de presión para analógico aislado (Modelo: ATI-00)

Especificaciones de entrada

• Canales: 8 entradas aisladas

• Señal de entrada: 4–20 mA

• Corriente de entrada permitida: Hasta 25 mA

• Resistencia de entrada (Con alimentación): 290–450 Ω

• Resistencia de entrada (Sin alimentación): ≥500 kΩ

• Precisión: ±16 µA

Aislamiento eléctrico

• Entrada a sistema: 500 V CA durante 1 min

• Canal a canal: 500 V CA durante 1 min

Rendimiento

• Período de actualización de datos: 10 ms

• Deriva por temperatura: ±16 µA / 10 °C

Alimentación y características físicas

• Alimentación del transmisor:

• ≥15.0 V (a 20 mA)

• ≤29.3 V (a 0 mA)

• Peso: 0.3 kg

---
