TSXPSY2600M

Resumen

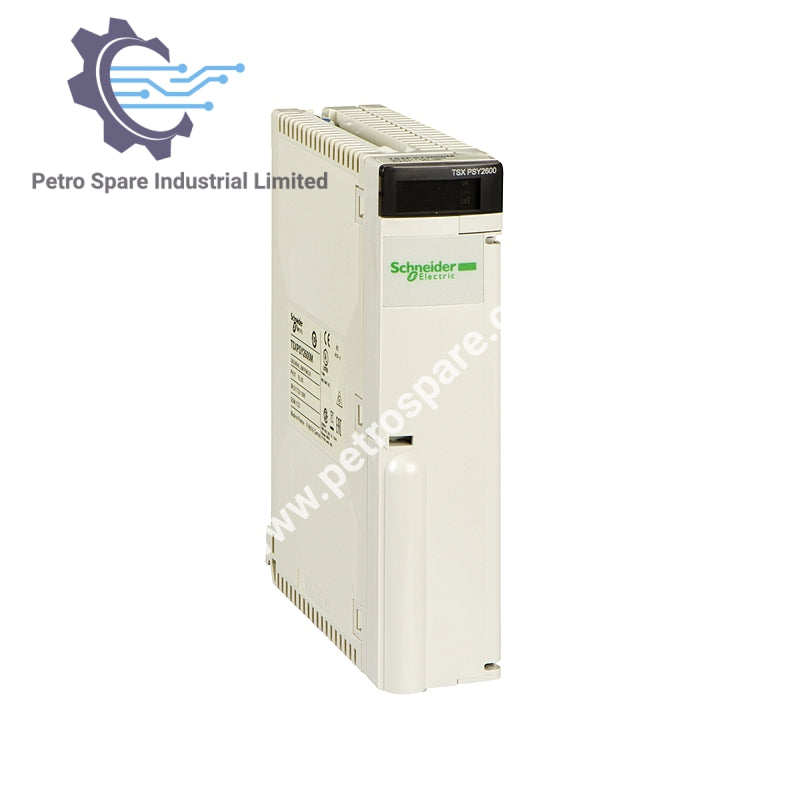

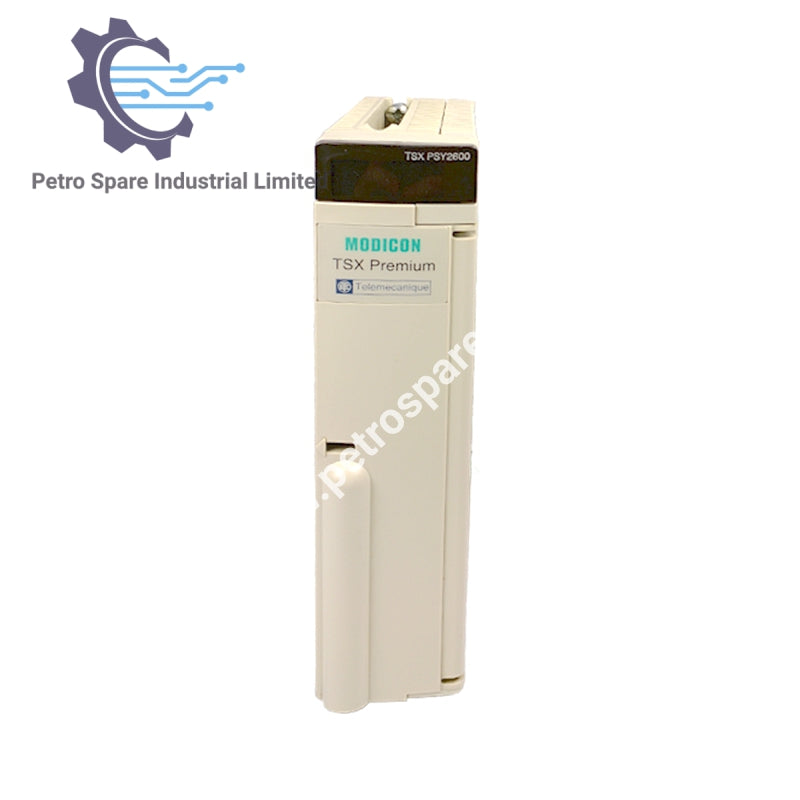

TSXPSY2600M es un módulo de fuente de alimentación Schneider Modicon Premium con 26 W de potencia secundaria y corriente de entrada de 300 mA.

Entrada eléctrica

• Voltaje primario: 100–240 V CA (85–264 V)

• Frecuencia de red: 50/60 Hz

• Límites de frecuencia de red: 47–63 Hz

• Corriente de entrada: 300 mA a 240 V, 500 mA a 100 V

• Corriente de irrupción: 37 A a 100 V, 75 A a 240 V

• I²t en activación: 0.63 A²·s a 100 V, 2.6 A²·s a 240 V

• It en activación: 0.034 A·s a 100 V, 0.067 A·s a 240 V

Protección

• Tipo de protección: Fusible interno 4 A, 5 × 20 mm, circuito primario con retardo de tiempo

• Protección contra sobrecarga: Circuito secundario

• Protección contra sobretensión: Circuito secundario

• Protección contra cortocircuito: Circuito secundario

Salida eléctrica

• Potencia secundaria útil total: 26 W

• Potencia secundaria: 15 W a 24 V CC, 25 W a 5 V CC

• Corriente a voltaje secundario: 0.5 A a 24 V CC para alimentación de sensores, 0.6 A a 24 V CC para alimentación de relés, 5 A a 5 V CC

Aislamiento y señalización

• Resistencia de aislamiento: ≥ 100 MΩ primario/tierra, ≥ 100 MΩ primario/secundario

• Marcado: CE

• Señalización local:

• 1 LED verde para presencia de voltaje de sensor (24 V)

• 1 LED verde para voltaje OK

• 1 LED rojo para fallo de batería (BAT)

Físico

• Formato del módulo: Estándar

• Peso neto: 0.51 kg (1.12 lb US)

---
