ST-1218

Descripción general

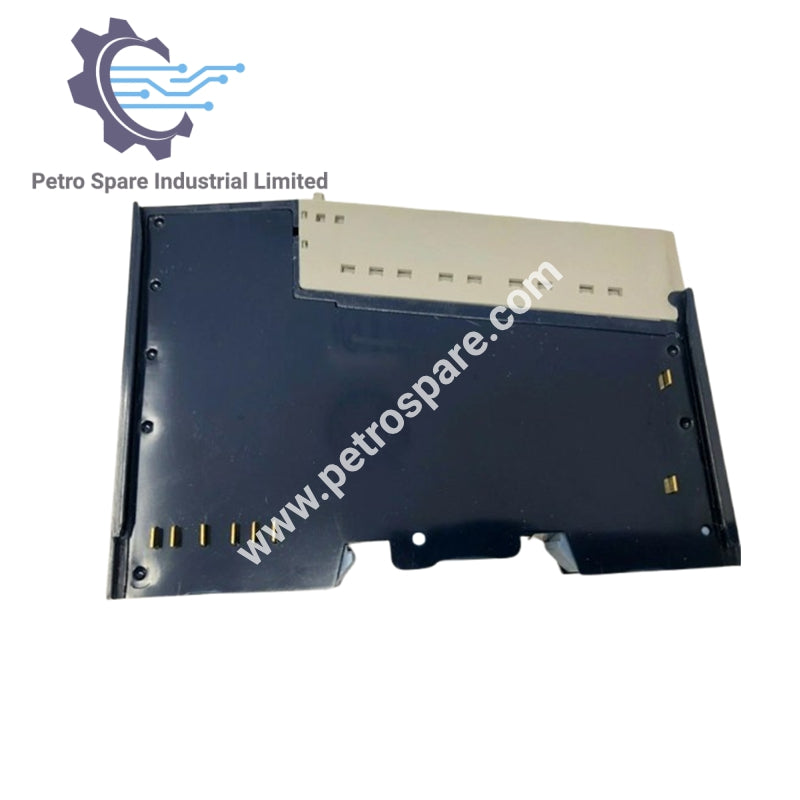

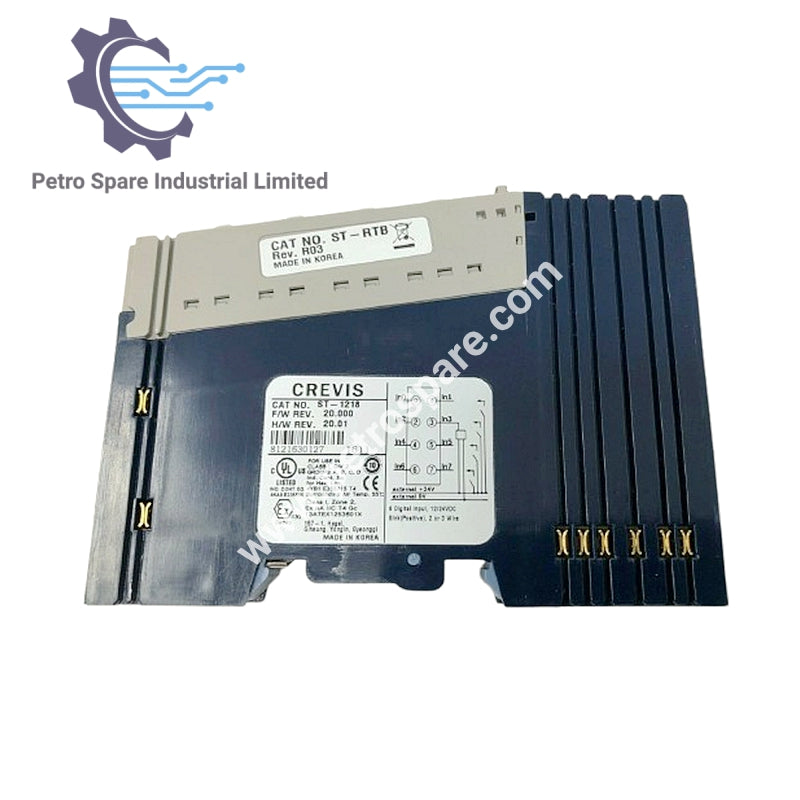

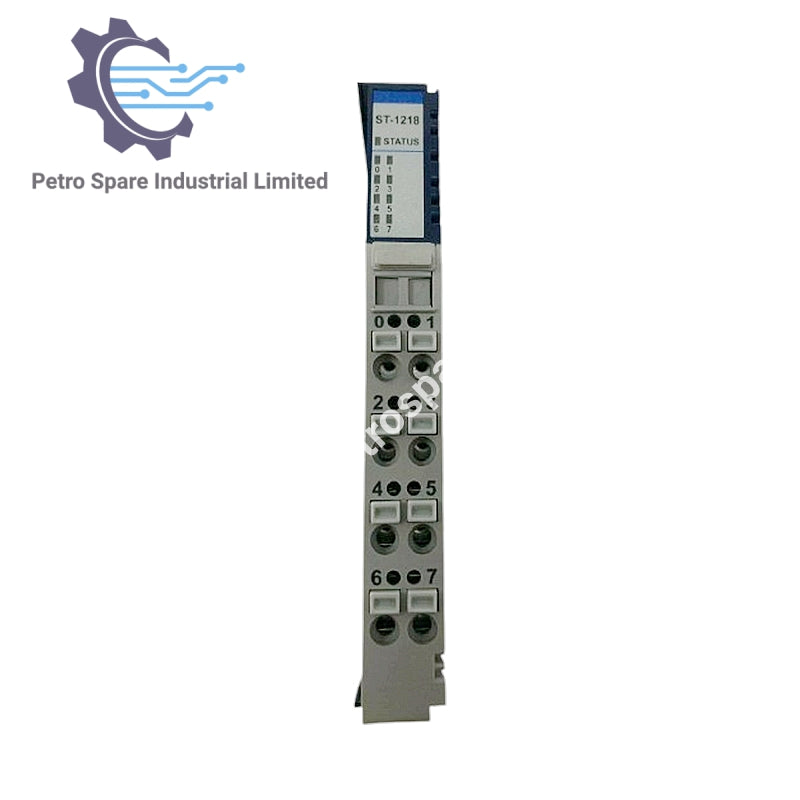

Módulo de entrada de 8 puntos GE Fanuc ST-1218 RSTi proporciona entradas de lógica positiva de CC con aislamiento por fotocoplador. Soporta tiempos de respuesta rápidos, filtrado de señal estable e indicadores LED claros para sistemas de automatización industrial.

Especificaciones eléctricas

• Tipo de lógica: Positiva, 12/24 VCC

• Entradas por módulo: 8 puntos (tipo sumidero)

• Indicadores: 8 estados de entrada verdes, 1 estado Fn-Bus verde/rojo

• Voltaje en estado ON: 24 VCC nominal, rango 10.2–28.8 VCC

• Voltaje en estado OFF: ≤5 VCC

• Corriente en estado ON: ≤6 mA/punto @ 28.8 VCC

• Retardo de señal de entrada: ≤3 ms (OFF→ON / ON→OFF)

• Impedancia nominal de entrada: 5.1 kΩ

• Tiempo de filtrado: 1.5 ms típico

Alimentación y aislamiento

• Disipación de potencia: ≤35 mA @ 5 VCC

• Aislamiento: IVO a lógica mediante fotocoplador

• Fuente de alimentación de campo: 24 VCC nominal, rango 11–28.8 VCC

Especificaciones mecánicas

• Cableado: Cable E/S ≤2.0 mm (AWG 14)

• Peso: 70 g

• Tamaño del módulo: 12 × 99 × 70 mm

---
